6

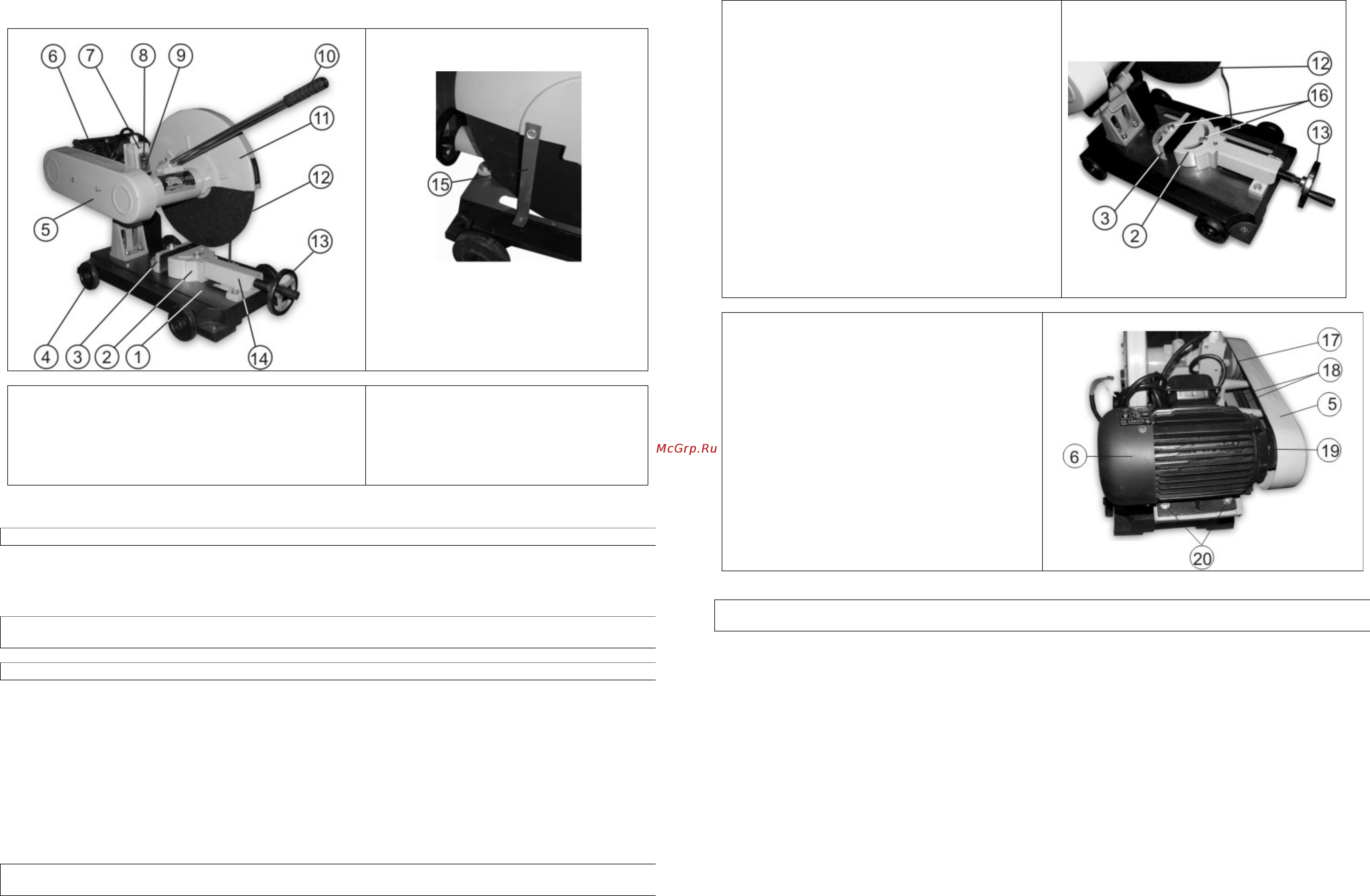

7. УСТРОЙСТВО Рис. 2,3
Рис.2
Рис.3
1. Рабочий стол (станина)
2. Подвижные губки тисков
3. Губки тисков (фиксируемые)
4. Роликовые опоры
5. Защитный кожух
6. Электродвигатель
7. Магнитный пускатель
8. Кнопка «вкл.»
9. Кнопка «выкл.»
10. Ручка
11. Защитный кожух отрезного диска
12. Отрезной диск
13. Маховик
14. Кожух
8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис.2,3)
ПРЕДУПРЕЖДЕНИЕ: Прежде всего, убедитесь в том, что машина отключена от сети.
8.1. При транспортировке и перемещении машины ручка (10) (см.п.9.1.1) полностью опускается, и защитный
кожух (11) с помощью стяжки (15) фиксируется болтовым соединением к рабочему столу (1) в нижнем
положении. Перемещение машины на роликовых опорах (4) производится непосредственно за ручку (10).
Стяжка (15) служит для фиксации машины в нижнем положении только при перемещениях. При
выполнении рабочих операций стяжка (15) полностью демонтируется.
Роликовые опоры (4) предназначены для перемещения машины по ровной поверхности.
9. СБОРКА
9.1. Монтаж машины
9.1.1.Установите и закрепите ручку (10), как показано на Рис.2
9.2. Установка машины
9.2.1. Установите машину на ровной и устойчивой поверхности, рассчитанной на вес машины с учётом
обрабатываемой заготовки. Демонтируйте роликовые опоры (4) и закрепите анкерными соединениями через
специальные отверстия в рабочем столе (1), Рис 2.
10. РЕГУЛИРОВКА
Машина точно отрегулирована на
заводе - изготовителе, но при транспортировке точность установок
регулировочных винтов может нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов отключите вилку шнура электропитания
машины от питающей розетки.
7
10.1. Регулировка угла резания, Рис. (4)
10.1.1. Отключите машину (отсоедините вилку шнура от
питающей розетки), ослабьте установочные болты (16).
10.1.2. Опустите ручку (10), Рис.2. Используя угольник,
смещая губки тисков (3), установите между плоскостью
губок тисков (3) и отрезным диском (12) угол 90
градусов.
10.1.3. Закрепите губки тисков (3) , установите
заготовку, маховиком (13), подожмите заготовку так
чтобы губки тисков (2 и 3) плотно прилегали к
поверхности заготовки, затяните установочные болты
(16), надёжно закрепите заготовку в губках тисков (см.
раздел 11).
10.1.4. Сделайте пробное резание, произведите
инструментальное измерение результата. При
необходимости повторите регулировку в соответствии с
п.п. 10.1.1.-10.1.3.
10.1.5. Регулировка угла резания
, отличающаяся от
угла 90°, производится аналогичным образом, с той
лишь разницей, что вместо угольника используется
угломер, образец или шаблон.
Рис.4
10.2. Регулировка натяжения ремней привода, Рис.5
10.2.1. Для регулировки натяжения ремней привода
ослабьте фиксацию двух гаек (20) установки
электродвигателя (6), переместите
электродвигатель (6) в сторону натяжения ремней
привода (18). Положение электродвигателя (6)
зафиксируйте гайками (20) .
10.2.2. Чрезмерное натяжение ремней передачи (18)
может привести к их преждевременному износу, а
недостаточное натяжение - к проскальзыванию на
шкивах (17 и 19).
Рис.5
11. ОСНОВНЫЕ ОПЕРАЦИИ
В интересах собственной безопасности всегда держите защитный кожух (11) в исправном состоянии.
При любой неисправности защитного кожуха (11) его следует немедленно заменить.
11.1. С помощью этой машины можно произвести разрез заготовки под углом от 45° до 90°, для чего
необходимо выполнить пункт 10.1.
11.2. Установите и, вращая до определённого усилия маховик (13), надёжно закрепите заготовку. При
использовании длинных заготовок обеспечьте надёжную фиксированную опору по всей длине заготовки.
11.3. Во избежание травм и поломки отрезного диска (12) или машины на
финишной стадии резания,
обеспечьте надёжное фиксированное положение не зажатой части заготовки в тисках машины.
11.4. При работе с заготовками не прямоугольного профиля используйте бруски, вставки и накладки для
надёжного закрепления заготовки в губках тисков (2 и 3) и исключения деформации профиля заготовки.
11.5. Перед нажатием на кнопку включения (8) убедитесь, что отрезному диску (12) ничто не
мешает, и
отрезной диск (12) имеет свободное вращение. Включение вращения отрезного диска (12) производится
непосредственным нажатием на кнопку включения (8), расположенную на магнитном пускателе (7). Во время
вращения отрезного диска (12) оператор не должен находиться в плоскости его вращения. Для выключения
вращения отрезного диска (12) необходимо отрезной диск (12) отвести от заготовки и нажать кнопку «выкл.»
(9).
ВНИМАНИЕ:
Крепко удерживайте ручку машины. Помните, что в момент включения и остановки (под
воздействием изменения центробежной силы отрезного диска) машина может перемещаться.
