Глава 3: UEFI BIOS и программное обеспечение | 31
B460GTQ
A�I Fan

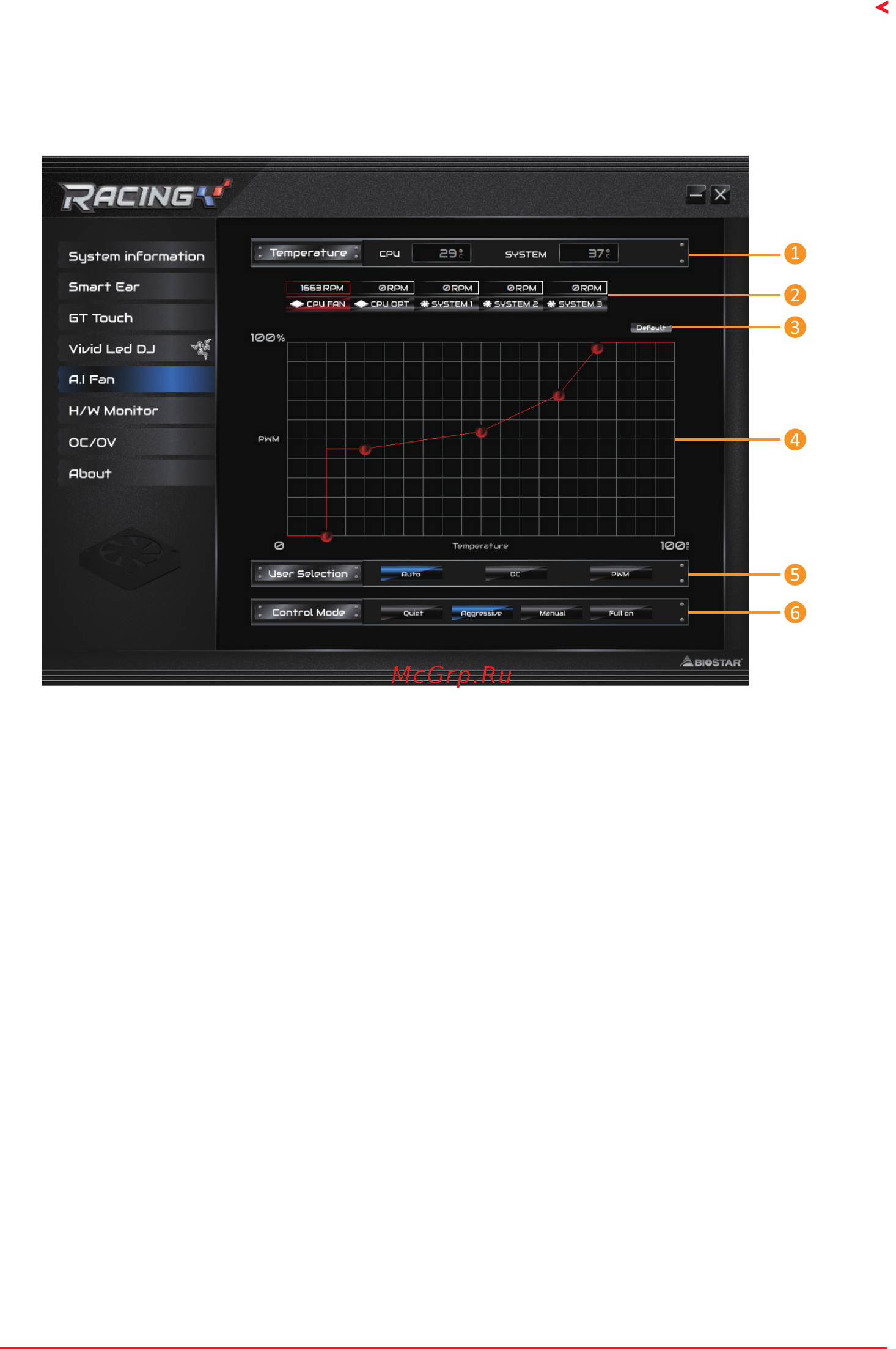

Утилита A.I FAN позволяет пользователям ПК более гибко настраивать режимы работы
вентилятора и автоматически определяет различные температуры, чтобы вентилятор
работал с определенной скоростью для оптимального.
1� Temperature (Температура): показывает текущую температуру ЦП и системы.
2� CPU FAN/ CPU OPT RPM & SYSTEM1/2/3 RPM (Частота вращения вентиляторов CPU
FAN/CPU OPT и SYSTEM1/2/3): Нажмите кнопку, чтобы установить значение состояния
вентилятора ЦПи системы.
»
»
См. отображаемые элементы на реальной материнской плате.
3� Default (По умолчанию): восстановление значений по умолчанию, которые вы
изменили для отдельного элемента.
4� PWM/ Temperature Panel (Панель ШИМ/температуры): значение широтно-
импульсной модуляции (ШИМ) вентилятора, соответствующее ЦП и
системы, чтобы отрегулировать частоту вращения вентилятора.
»
»
Позволяет отрегулировать в соответствии с вашими предпочтениями.
5� User Selecon (Выбор пользователя): выбор элементов настройки свойств
работающего вентилятора.
• Auto (Автоматический режим): позволяет настроить режим автоматического
обнаружения.
• DC (постоянный ток): позволяет настроить режим постоянного тока.
• PWM (ШИМ): позволяет настроить режим широтно-импульсной модуляции (ШИМ).
6� Control Mode (Режим управления): позволяет управлять режимом работы
вентиляторов.
• Quiet (Тихий): включение тихого режима.
• Aggressive (Агрессивный): включение агрессивного режима.
• Manual (Ручной): включение ручного режима.
• Full on (Максимальный): включение максимального режима.
