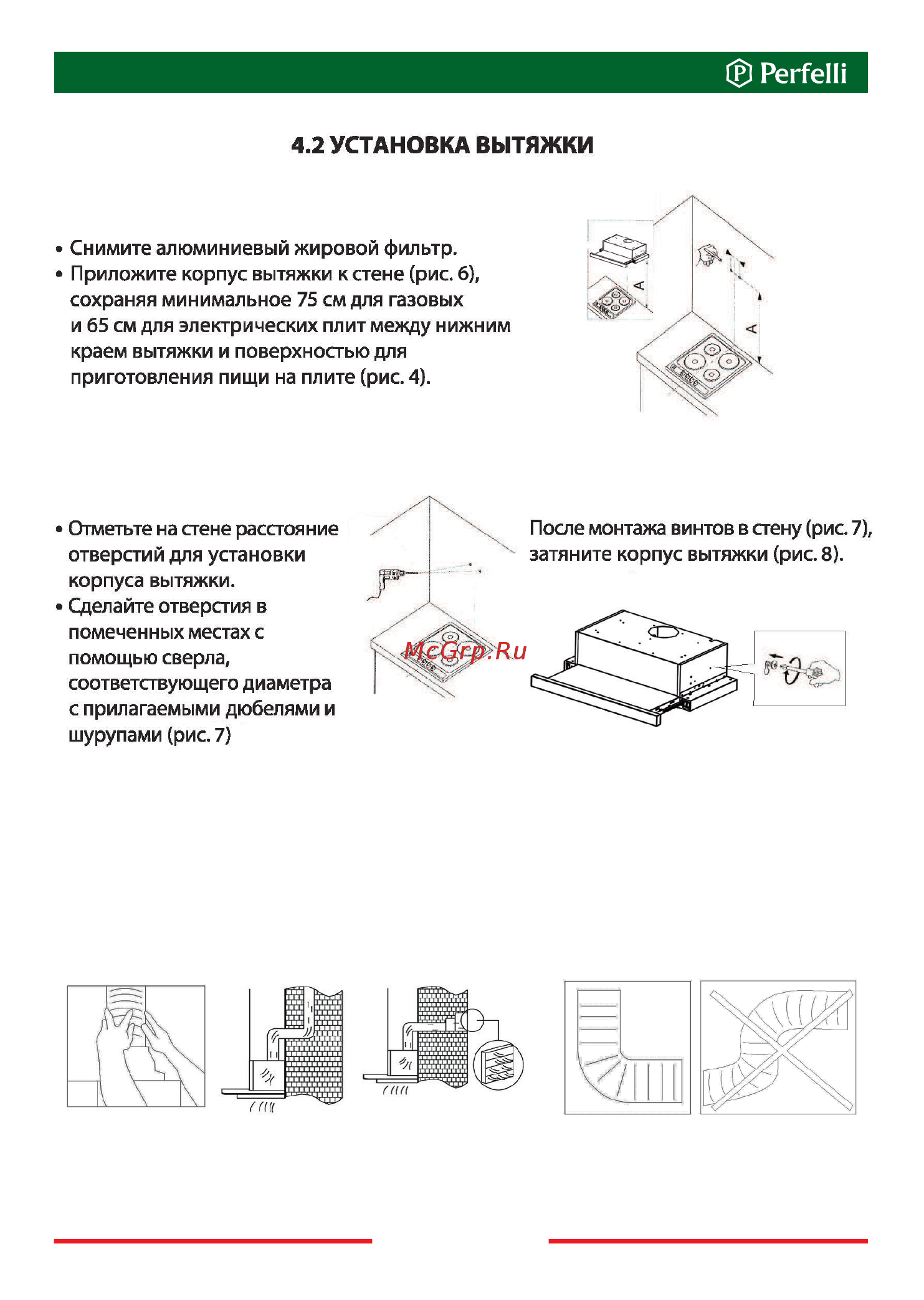

Рис. 6

Рис. 7 Рис. 8

- Используйте воздуховод диаметром 120-150 мм.

- Соедините воздуховод с адаптером вытяжки. Выведите другой конец воздуховода в

вентиляционную шахту (рис. 9). Убедитесь в отсутствии щелей в соединениях.

Поскольку дополнительные изгибы и локти воздуховода приводят к уменьшению по

тока воздуха и сносу прибора, следует максимально их избегать (рис. 10).

4.4 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА

Рис. 9 Рис. 10
