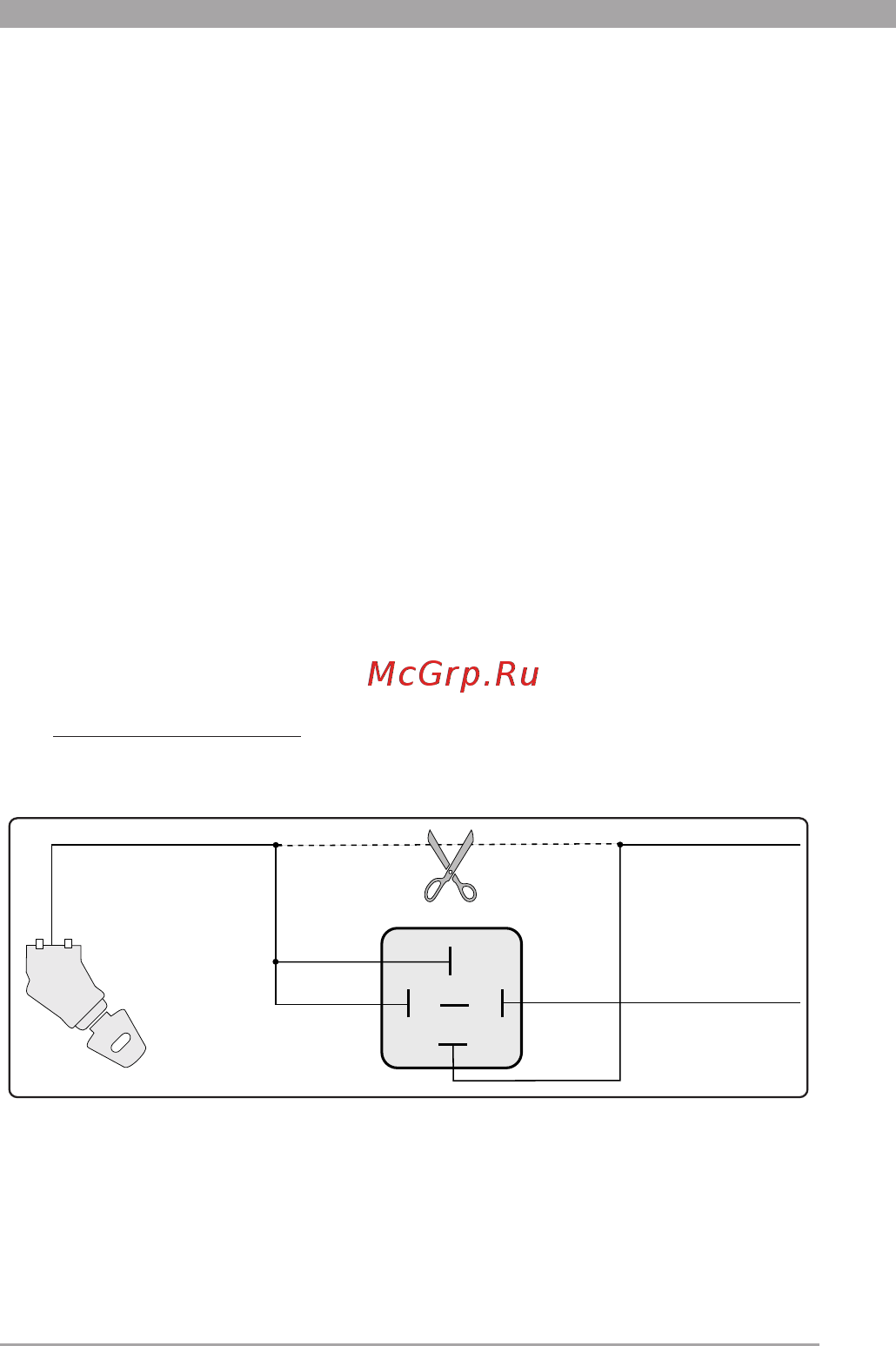

УСТАНОВКА СИСТЕМЫ 10 5 Кнопка VALET Установите кнопку VALET в скрытом для посторонних лиц но доступном водителю месте Провода от кнопки по возможности уложите таким сбразом чтобы они не вы делялись на фоне штатной электропроводки автомобиля Разъем кнопки VALET под ключите к двухконтактному белому разъему расположенному на центральном блоке 10 6 Двухзоновый датчик удара Закрепите датчик удара в салоне автомобиля на основной массе автомобиля вы брав место где реакция на удары по корпусу автомобиля примерно одинаковая с лю бой его точки Крепление производится с помощью винтов или стяжек для кабеля При установке датчика необходимо обеспечить свободный доступ к потенциометру регули ровки чувствительности Ориентация датчика в пространстве не имеет значения 10 7 Подсоединение блока проводов 16 ти контактный разъем основного Красный провод защищенный предохранителем 15А Постоянный источник пи тания 12В Черный провод подача питания масса подключается к металлической детали кузова Желтый провод вход для подключения провода зажигания 12В Подключается к тому проводу на который подается питание 12В когда ключ повернут в замке за жигания в положение зажигание питание не должно пропадать при повороте ключа в положение стартер Необходимо убедиться в том что на данный штатный провод автомобиля не подается питание 12В при положении ключа замка зажигания выклю чено Оранжевый провод выход отрицательной полярности ЗООмА НР НЗ блоки ровка двигателя НР_блокидовка_йвигатепя когда система не стоит на охране Требуется репе с нормапьно разомкнутыми контактами Схема подключения репе блокировки стартера нормально разомкнутыми контактами репе В положении стартер 12В А А Ъ соленоиду стартера i 485 87А 8б1 fJ оранжевый НРбтюкмрсека при снятом с о ра ы 21
