Инструкция по монтажу
8
RX(Y)Q5~18P7W1B
Система кондиционирования VRVIII
4PW28161-1C
4.1 Рекомендации по соединению труб между наружными
агрегатами (система с несколькими наружными
агрегатами)
Агрегаты мощностью 5 л.с. не могут использоваться как
независимые в системе с несколькими агрегатами.
Для монтажа трубных соединений между наружными
агрегатами необходим дополнительный комплект
BHFQ22P1007/1517 для подключения нескольких наруж-
ных агрегатов. При монтаже труб следуйте указаниям,
приведенным в инструкции по монтажу, прилагаемой
к этому комплекту.
Приступайте к монтажу труб только после изучения
ограничений, приведённых здесь и в главе
"6.4. Подсоединение трубопроводов хладагента" на
странице 6, а также следуйте указаниям инструкции по
монтажу, прилагаемой к комплекту.

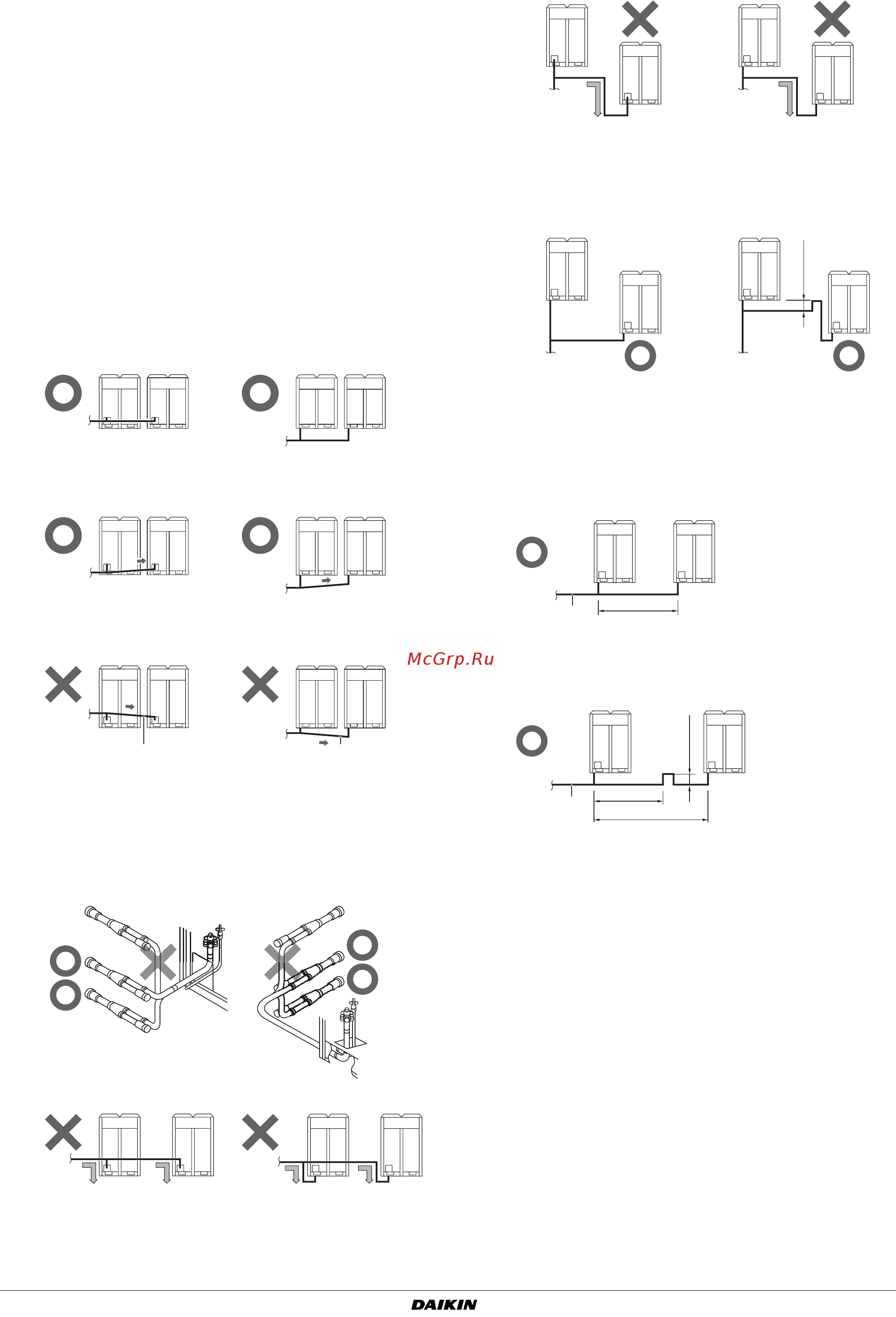

4.2 Возможные ограничения и схемы монтажа
Трубы, проходящие между наружными агрегатами,
должны быть проложены ровно или с небольшим
смещением вверх во избежание задержки в них масла.
Схема 1
Схема 2
Недопустимые схемы: замените на схему 1 или 2
Во избежание задержки масла у самого дальнего
наружного агрегата всегда подсоединяйте запорный
клапан и трубы между наружными агрегатами по одной
из 4 допустимых схем, показанных на рисунке ниже.
Недопустимые схемы: замените на схему 1 или 2
Измените на одну из конфигураций, показанных на
рисунках ниже
Правильная конфигурация
Если длина трубопровода между наружными агрегатами
превышает 2 м, создайте в трубопроводе газообразного
хладагента в пределах 2 м от комплекта подъем не
менее чем в 200 мм.
- Если ≤2 м
- Если ≥2 м
1
1
1 К внутреннему агрегату
1
1
1 К внутреннему агрегату
1
1
2
2
1 К внутреннему агрегату
2 Трубы между наружными агрегатами
1
1
22
2 2
1 К внутреннему агрегату
2 Масло собирается у самого дальнего наружного
агрегата
11
22
1 К внутреннему агрегату
2 Масло собирается у самого дальнего наружного
агрегата, когда система останавливается.
11
200 mm
1 К внутреннему агрегату
1
2 m
2
1 К внутреннему агрегату
2 Трубы между наружными агрегатами
1
2
2 m
2 m
200 mm
1 К внутреннему агрегату
2 Трубы между наружными агрегатами
