Инструкция по монтажу
28
RX(Y)Q5~18P7W1B
Система кондиционирования VRVIII
4PW28161-1C

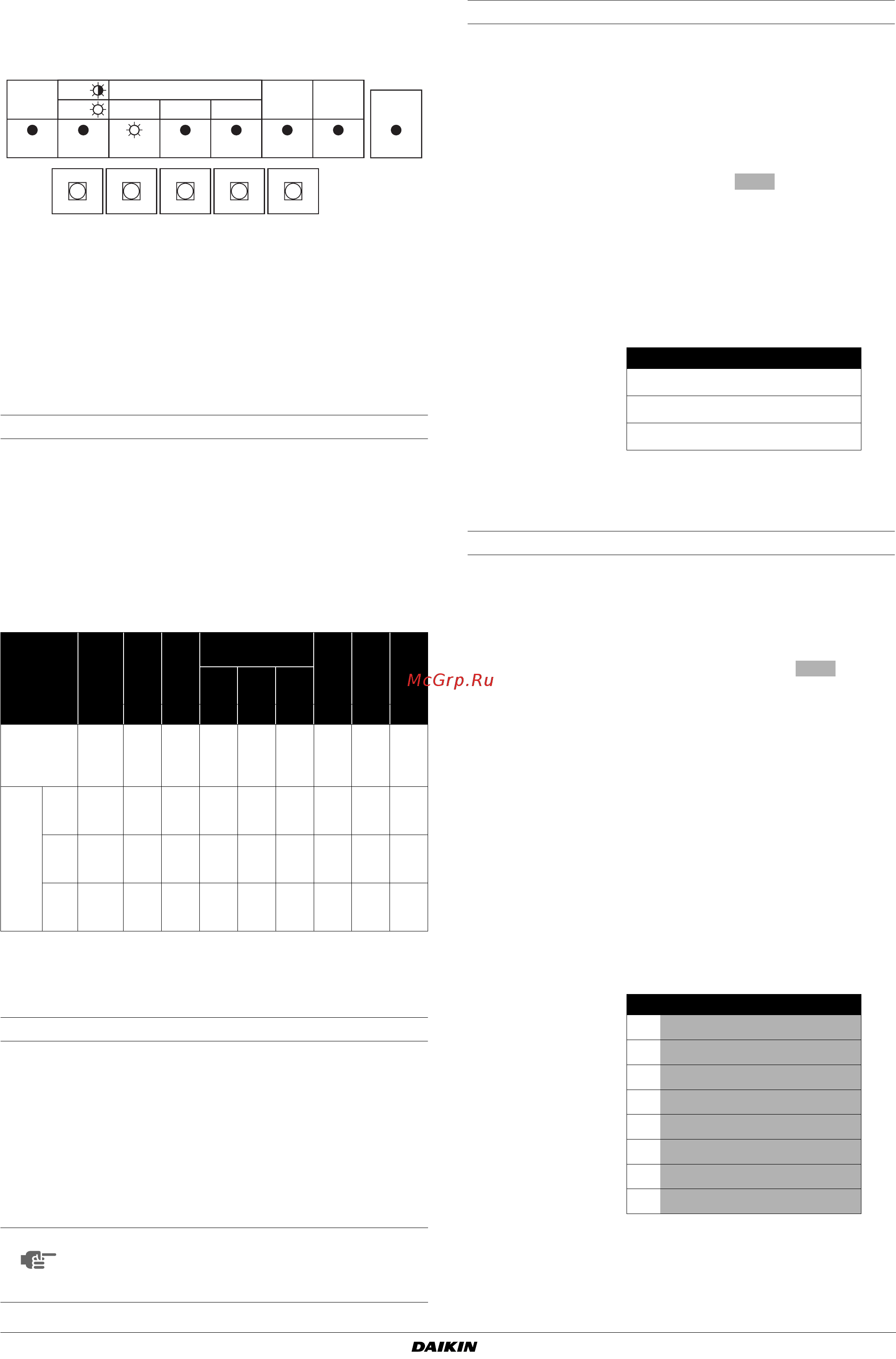

Установка кнопочного выключателя (BS1~5)
Функция кнопочного выключателя на печатной плате наружного
агрегата (A1P):
На рисунке показано состояние светодиодных индикаторов при
поставке с завода.
Проверка работы системы
1 Включите питание наружного агрегата и внутреннего агрегата.
Для подачи электропитания на нагреватель картера
обязательно включите питание не менее чем за 6 часов
перед запуском системы.
2 Проверьте правильность функционирования средств
управления по показаниям светодиодов на плате
наружного агрегата (A1P) (если средства управления
функционируют нормально, показания светодиодов будут
соответствовать изображённым ниже).
Установка режима
Режим можно изменить с помощью кнопки « »,
выполнив следующие действия:
Для 1 режима установки: Один раз нажмите кнопку
, светодиод H1P погаснет
x.
Для 2 режима установки: Нажмите кнопку и
удерживайте ее в нажатом положении в течение 5 секунд,
загорится светодиод H1P w.
Если при мигающем светодиоде H1P c один раз нажать кнопку
, режим установки сменится на 1 режим установки.
1 режим установки
(кроме агрегатов, работающих только на охлаждение)
Светодиод H1P не светится (установка выбора
«ОХЛАЖДЕНИЕ/НАГРЕВ»).
Порядок назначения
1 Нажмите кнопку и выставьте индикацию
светодиодов по одному из возможных вариантов как
показано ниже в поле, отмеченном :
2 Установка определяется нажатием кнопки .
2 режим установки
Светодиод H1P светится.
Порядок назначения
1 Нажмите кнопку в соответствии с необходимой
функцией (A~H). Индикация светодиодов для необходимой
функции показана ниже в поле, отмеченном :
2 При нажатии кнопки определяется текущая
установка.
Для изменения заданного режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для сброса адреса при изменении конфигурации
проводки или при установке дополнительного
внутреннего агрегата.
Показания
свето-
диодов
(состояние
по
умолчанию)
Микро-
компьютер-
ный
монитор
работы
Режим
Готов-
ность/
Ошибка
Переключение
«охлаждение»/«нагрев»
Низкий
уровень
шума
Потреб-
ление
Нескольк.
Индиви-
дуально
Все
лавн.)
Все
(подчин.)
HAP
H1P H2P H3P H4P H5P H6P H7P H8P
Система
с одним
наружным
агрегатом
cxxwxxxxx
Система с
несколькими
наружными
агрегатами
Главный
агрегат
(a)
(a) Состояние светодиода H8P (нескольк.) в системе с несколькими
наружными агрегатами показывает, какой из агрегатов является
главным (w), 1 подчинённым агрегатом (c) и 2 подчинённым агрегатом (x).
Только главный агрегат подключается к внутренним агрегатам внутренней
электропроводкой.
cxxwxxxxw
1 под-
чинённый
агрегат
(a)
c xxxxxxxc
2 под-
чинённый
агрегат
(a)
c xxxxxxxx
ПРИМЕЧАНИЕ
Если в процессе установки вы запутались,
нажмите кнопку . Будет выполнен
возврат в 1 режим установки (светодиод H1P не
светится).
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
HWL: IND MASTER SLAVE
L.N.O.P DEMAND
C/H SELECT
H8P
MULTI
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 RESET
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
1 В случае переключения «ОХЛАЖДЕНИЕ/НАГРЕВ» цепью
каждого наружного агрегата.
2 В случае переключения «ОХЛАЖДЕНИЕ/НАГРЕВ» главным
агрегатом, когда наружные агрегаты подключены
в многосистемную комбинацию
(a)
.
(a) Необходимо использовать дополнительный адаптер для внешнего
управления для наружного агрегата (DTA104A61/62).
См. инструкцию, прилагаемую к адаптеру.
3 В случае переключения «ОХЛАЖДЕНИЕ/НАГРЕВ»
подчиненным агрегатом, когда наружные агрегаты
подключены в многосистемную комбинацию
(a)
.
H1P H2P H3P H4P H5P H6P H7P
1 xxcxxxx
2 xxxcxxx
3 xxxxcxx
Возможные функции
A работа в режиме дозаправки хладагента.
B удаление хладагента/вакуумирование.
C установка высокого статического давления.
D установка автоматического перехода в режим работы
с низким уровнем шума в ночное время.
E установка режима работы с низким уровнем шума ( )
через адаптер внешнего управления.
F установка ограничения энергопотребления ( ) через
адаптер внешнего управления.
G включение функции установки режима работы с низким
уровнем шума ( ) и/или установки ограничения
энергопотребления ( ) через адаптер внешнего
управления (DTA104A61/62).
H проверка работы (без определения начального количества
хладагента)
H1P H2P H3P H4P H5P H6P H7P
A
w x w x w x x
B
w x w x w x w
C
w x w x x w x
D
w x w x w w x
E
w x w w x x w
F
w x w w w w x
G
w x x w w x x
H
w x x x x w w
BS2 SET
BS3 RETURN
BS2 SET
L.N.O.P
DEMAND
L.N.O.P
DEMAND
BS3 RETURN
