ФИАШ.436234.392 РЭ-5 формат А5
11

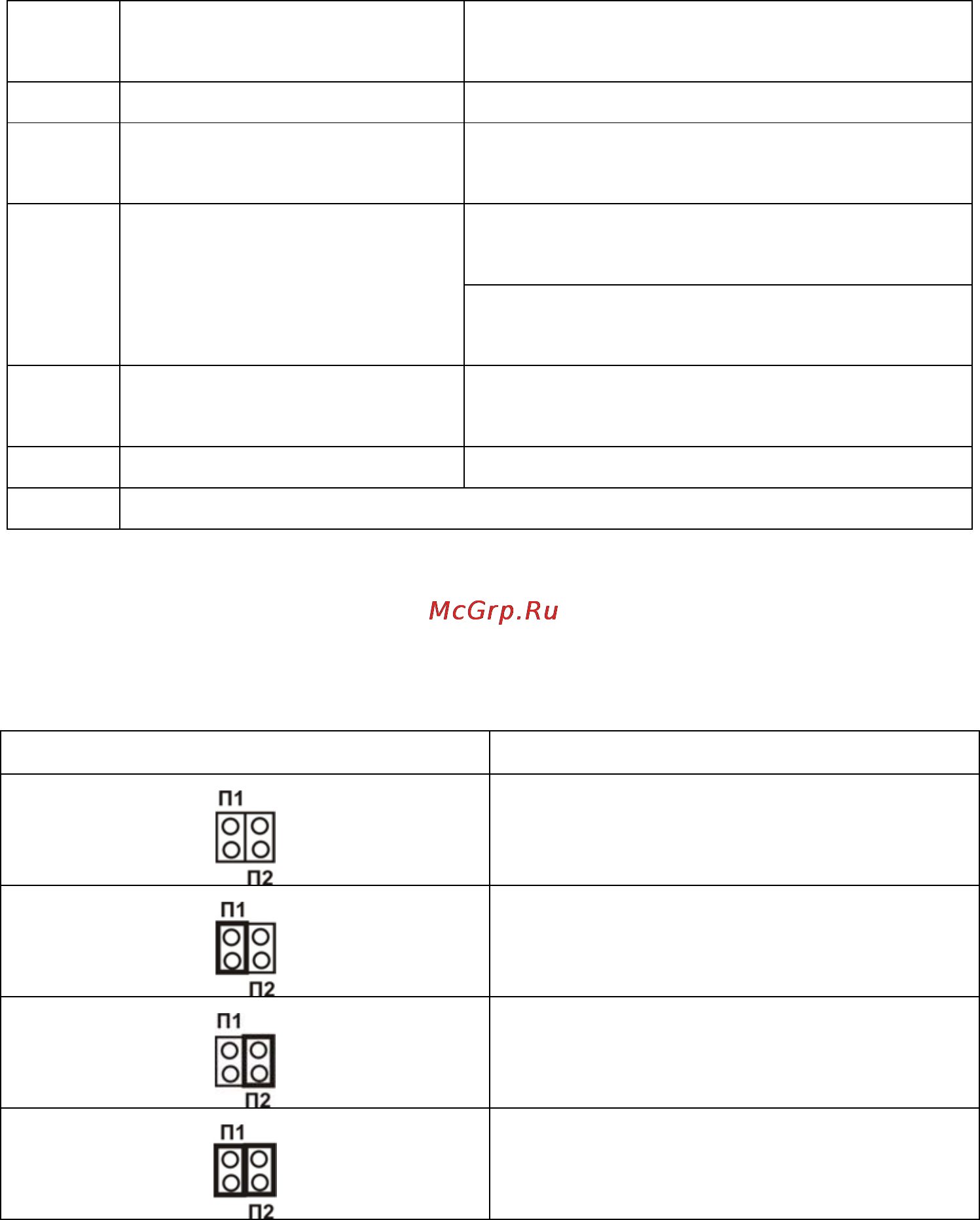

Таблица 7
Назначение контактов диагностического разъема и технические характеристики
Номер
контакта
Назначение выхода Технические характеристики
1, 3 Общий
4
Напряжение для питания
внешнего устройства
Уровень напряжения от 8 до 50В,
ток не более 200мА
Уровень напряжения в отсутствие сети 0В,
при наличии сети 3 – 4В,
5 Информация о наличии сети
Работает на вход с сопротивлением
не менее 30кОм
7
Напряжение с выходной
клеммы источника
0 – 14В, ток не более 20мА
8 Напряжение с клемм АКБ 0 – 14В, ток не более 20мА
2,6,9,10 –
Таблица 8
Соответствие задержки выдачи информационного сообщенияПереход на резерв
в форматеоткрытый коллекторположению перемычек П1 и П2
Положение перемычек П1 и П2 Время задержки
10 секунд*
1 минута
10 минут
30 минут
* – заводская установка.
