10 ФИАШ. 436518.018 РЭ-4 Формат А5

Схема источника предусматривает температурную компенсацию напря-

жения заряда АКБ с коэффициентом термокомпенсации -(18…20) мВ/ºС. За-

висимость напряжения заряда от температуры приведена на рисунке 2.

12,50

13,00

13,50

14,00

14,50

15,00

-25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40

Температура, С

Напряжение заряда АКБ, В

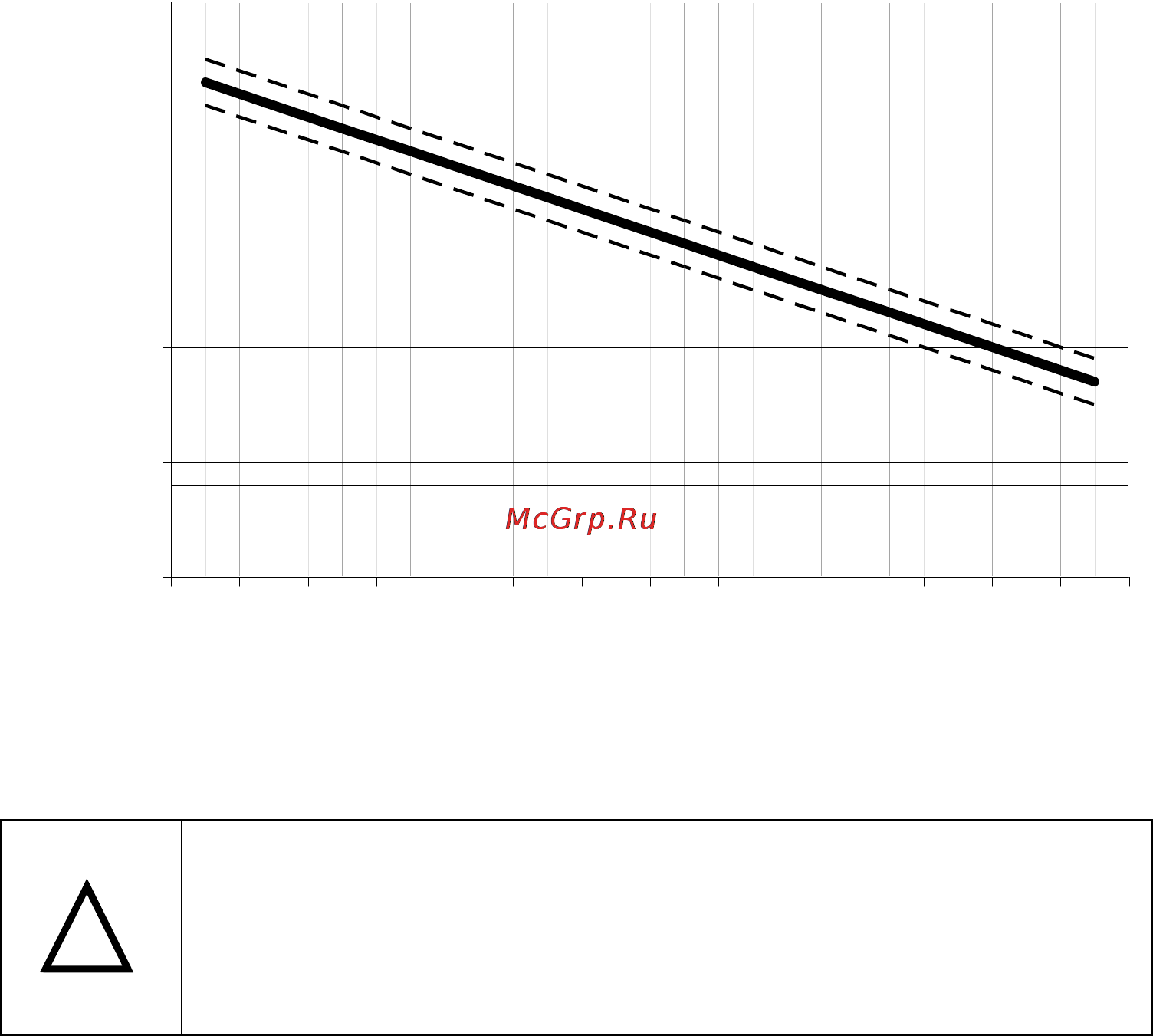

Рисунок 2 – Зависимость напряжения заряда АКБ от температуры

Измерение температуры на корпусе АКБ осуществляется термодатчиком,

входящим в комплект поставки.

ВНИМАНИЕ!

БЕЗ УСТАНОВКИ ТЕРМОДАТЧИКА ЗАРЯД БАТАРЕИ

ОСУЩЕСТВЛЯЕТСЯ БЕЗ ТЕРМОКОМПЕНСАЦИИ, ПРИ ЭТОМ

НАПРЯЖЕНИЕ ЗАРЯДА АКБ БУДЕТ СООТВЕТСТВОВАТЬ

ЗНАЧЕНИЯМ, УСТАНОВЛЕННЫМ ДЛЯ ТЕМПЕРАТУРЫ

ОКРУЖАЮЩЕЙ СРЕДЫ +25С (СМ. РИСУНОК 2)

Источник обеспечивает возможность подключения цепей управления внеш-

ними устройствами автоматики и (или) дистанционного контроля состояния

устройства к замыкающим контактами реле сигнальных выходов:

 «Авария сети»;

 «Авария выхода»;

 «Авария АКБ»;

 «Разряд АКБ»;

 «Авария источника».

Состояние контактов сигнальных выходов в различных ситуациях:

1) Авария сети: контакт замкнут при наличии

сетевого напряжения в допус-

тимых пределах (п.1 таблицы 1), иначе – контакт разомкнут.

2) Авария выхода: контакт замкнут при условии, что:
