При отсутствии питающей сети (резервный режим) осуществляется питание
нагрузки от заряженной АКБ. Индикатор «СЕТЬ» (белый) не светится, указывая на
отсутствие сетевого напряжения, контакт информационного выхода «СЕТЬ»
разомкнут. Индикатор «ВЫХОД» (зеленый) светится и указывает на наличие
выходного напряжения, контакт информационного выхода «ВЫХОД» замкнут. При
наличии исправной и заряженной АКБ индикатор «АКБ» (оранжевый) светитс
я
ровным светом, контакт информационного выхода «АКБ» замкнут.
НАГРУЗКА, с током потребления,
не более А к
р
атков
р
еменно, п
р
и наличии АКБ20
ВЫХОД 2
АКБ
АКБ
НАГРУЗКА, с током потребления,
не более 10А
ВЫХОД 1

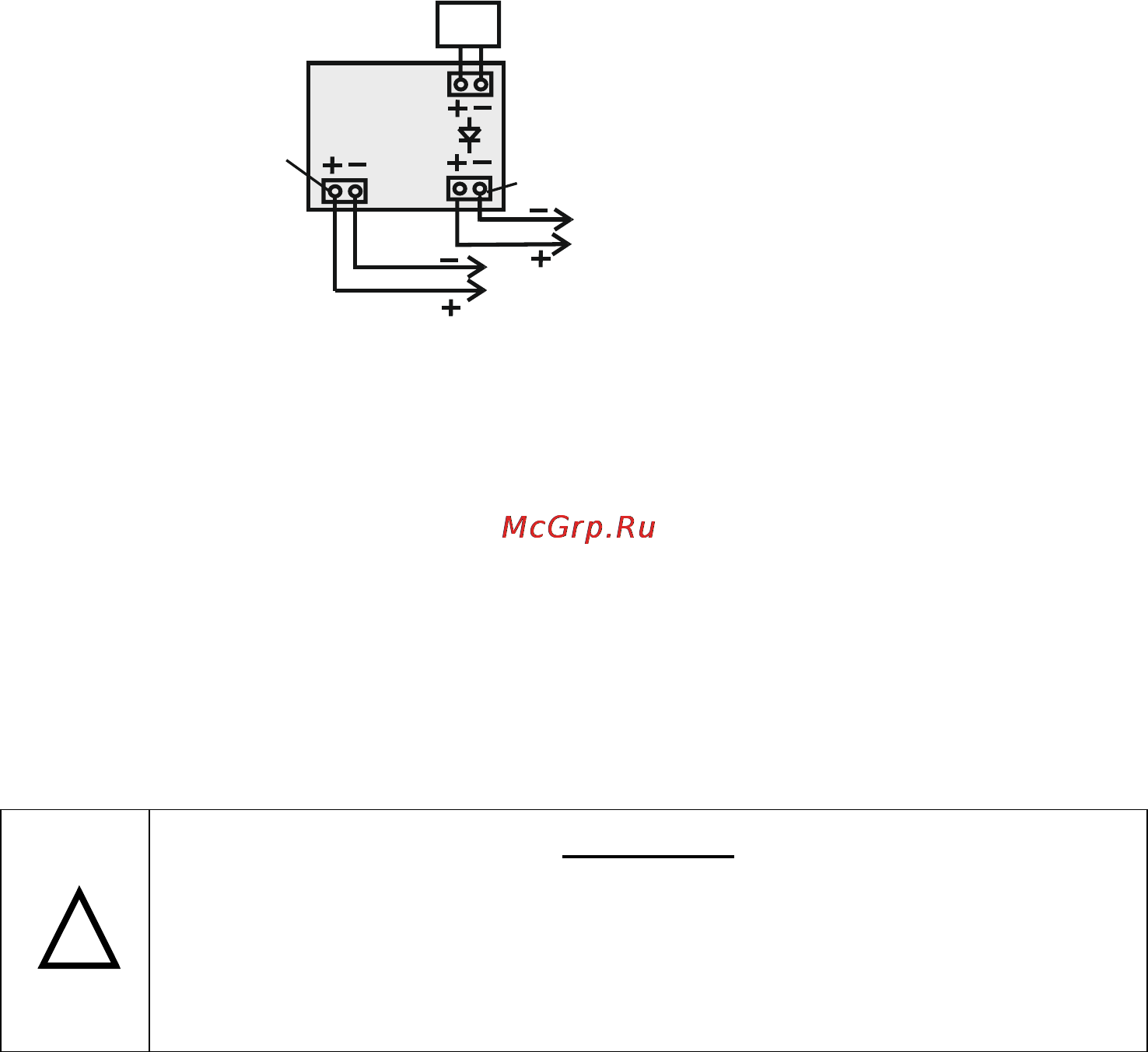

Рисунок 3 – Схема использования изделия в качестве
источника вторичного электропитания резервированного
В резервном режиме устройство контролирует уровень напряжения на клеммах
АКБ. При снижении этого напряжения ниже, указанного в п.9 таблицы 1 уровня,
контакт информационного выхода «АКБ» размыкается, а индикатор «АКБ»
(оранжевый) переходит в режим мигания примерно 1 раз в секунду.
При дальнейшем падении напряжения на клеммах АКБ ниже уровня, указанного
в п.10 таблицы 1, устройство отк
лючает выходное напряжение, и нагрузка
обесточивается. При этом контакт информационного выхода «ВЫХОД»
размыкается, а индикатор «АКБ» (оранжевый) переходит в режим вспышек примерно
1 раз в 4 секунды.
Дальнейшая работа устройства возможна после появления сетевого напряжения
или при подключении исправной и заряженной АКБ (автоматический холодный
запуск).
!
ВНИМАНИЕ!
Следует помнить, что принудительное отключение устройства от
напряжения сети немедленно приведет к автоматическому переходу
в резервный режим, то есть к питанию нагрузки от АКБ! Для
полного отключения устройства, сначала отключите АКБ
(отсоедините одну из клемм АКБ), а затем отключите напряжение
сети.
Устройство позволяет увеличить время резервного питания ИВЭПР типа СКАТ,
подключив его к выходу «ВЫХОД 1» (см. рисунки 4 и 5).
ФИАШ.436234.546 РЭ-1 формат А5
6
