* при установленном блоке контроля аккумулятора БКА-12.
Продолжение таблицы 1
№
п/п
Наименование параметра
Значение
параметра
4
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковре-
менно (5 сек) при наличии АКБ, А, не более
1,0
5
Максимальный ток нагрузки в режиме «РЕЗЕРВ» при наличии
внешней АКБ, А, не более
1,0
!
ВНИМАНИЕ!
*Устройство защиты АКБ от глубокого разряда ограничивает степень разряда
аккумуляторной батареи. УСТРОЙСТВО ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.
6
Величина напряжения пульсации (от пика до пика) при номиналь-
ном токе нагрузки, мВ, не более
30
7
Тип аккумулятора соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1),
номинальным напряжением 12В
8 Рекомендуемая емкость внешней АКБ, А*ч 1,2
9
Ток, потребляемый источником при токе нагрузки по п.2,
А, не более
0,1
9 Напряжение питающей сети
220В, частотой 50±1Гц,
с пределами изменения от 187В до 250 В
10 Габаритные размеры (ШхВхГ, без защелок), мм, не более 53х88х71
11 Масса,кг, не более НЕТТО (БРУТТО) 0,1(0,2)
!
ВНИМАНИЕ! Максимальный ток нагрузки, указанный в п.4-5 таблицы 1
обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АКБ.
Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины
тока нагрузки, состояния АКБ и частоты отключения электроэнергии.
СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ
Источник не содержит драгоценных металлов и камней.
УСТРОЙСТВО И РАБОТА
SKAT-12-1,0 DIN представляет собой стабилизированный источник питания, который при на-
личии напряжения питающей сети формирует выходное напряжение для питания нагрузки и одно-
временно осуществляет заряд АКБ. Конструктивно источник выполнен в виде печатной платы с
элементами электронной схемы, которая расположена в пластиковом корпусе, предназначенном
для установки на DIN-рейку или любую вертикальную ровную поверхность.

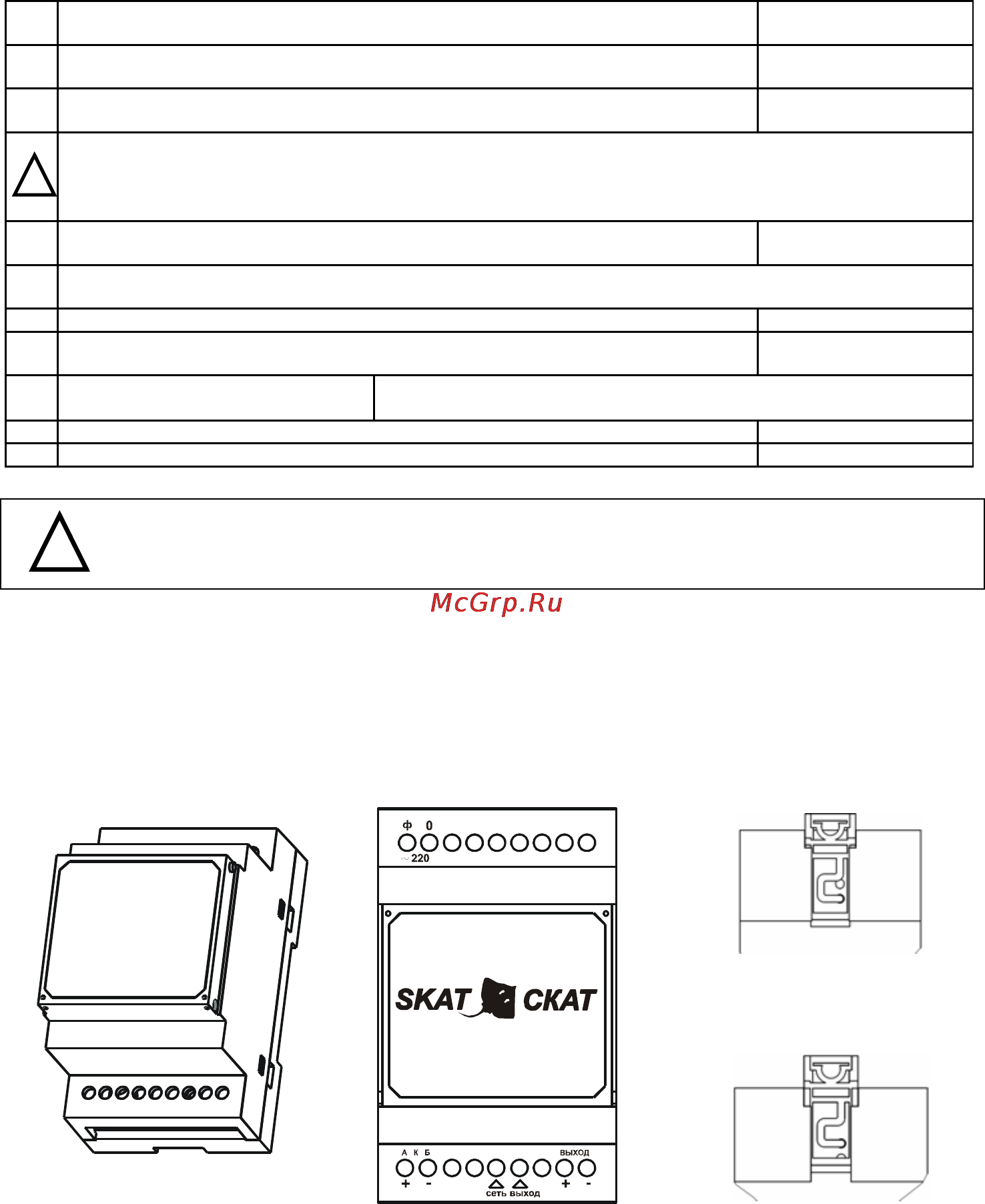

Рисунок 3 – вариант установки
защелки для монтажа источ-
ника на DIN-рейку
Рисунок 1 – общий вид ис-
точника
Рисунок 2- вид сверху,
элементы подключения и ин-
дикации
Рисунок 4 – вариант установки
защелки для монтажа на ров-
ную поверхность
На плате размещены:
• Cветодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
• Светодиодный индикатор наличия выходного напряжения «ВЫХОД»
• Элементы подключения внешних устройств:
— клеммная колодка для подключения сетевого напряжения «220В~»
— клеммная колодка для подключения нагрузки «ВЫХОД 12В=»
2 ФИАШ.436234.354 ЭТ-1
— клеммная колодка для подключения перемычек АКБ «АКБ 12В».
