8 Пульсации выходного напряжения , мВ
(макс.)
50 100
9 Габаритные размеры, мм 139х89х65
10 Масса нетто (брутто), кг 0,24 (0,36)
*
АКБ в комплект поставки не входят.
СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ
Изделие не содержит драгоценных металлов и камней.
УСТРОЙСТВО И РАБОТА
SKAT-12-3.0 DIN, SKAT-24-2.0 DIN представляет собой стабилизированный источник
питания, который при наличии напряжения питающей сети формирует выходное напряжение
для питания нагрузки и одновременно осуществляет зарядку аккумуляторной батареи.
Конструктивно источник выполнен в виде печатной
платы с элементами электронной схемы,
которая расположена в пластиковом корпусе, предназначенном для установки на DIN-рейку.
На плате размещены:
Cветодиодный индикатор «ВЫХОД»;
элементы подключения внешних устройств:
Клеммная колодка «Сеть».
Клеммная колодка «Нагрузка»
Клеммная колодка «АКБ».
При наличии напряжения питающей сети
происходит питание нагрузки и заряд
аккумуляторной батареи,
при отключении
напряжения питающей сети происходит
автоматический переход на резервное
питание от аккумуляторной батареи при этом
светодиодный индикатор «ВЫХОД» светится
красным цветом и указывает на наличие
выходного напряжения.
Ток нагрузки должен соответствовать
значениям, указанным в п. 2 таблицы 1.

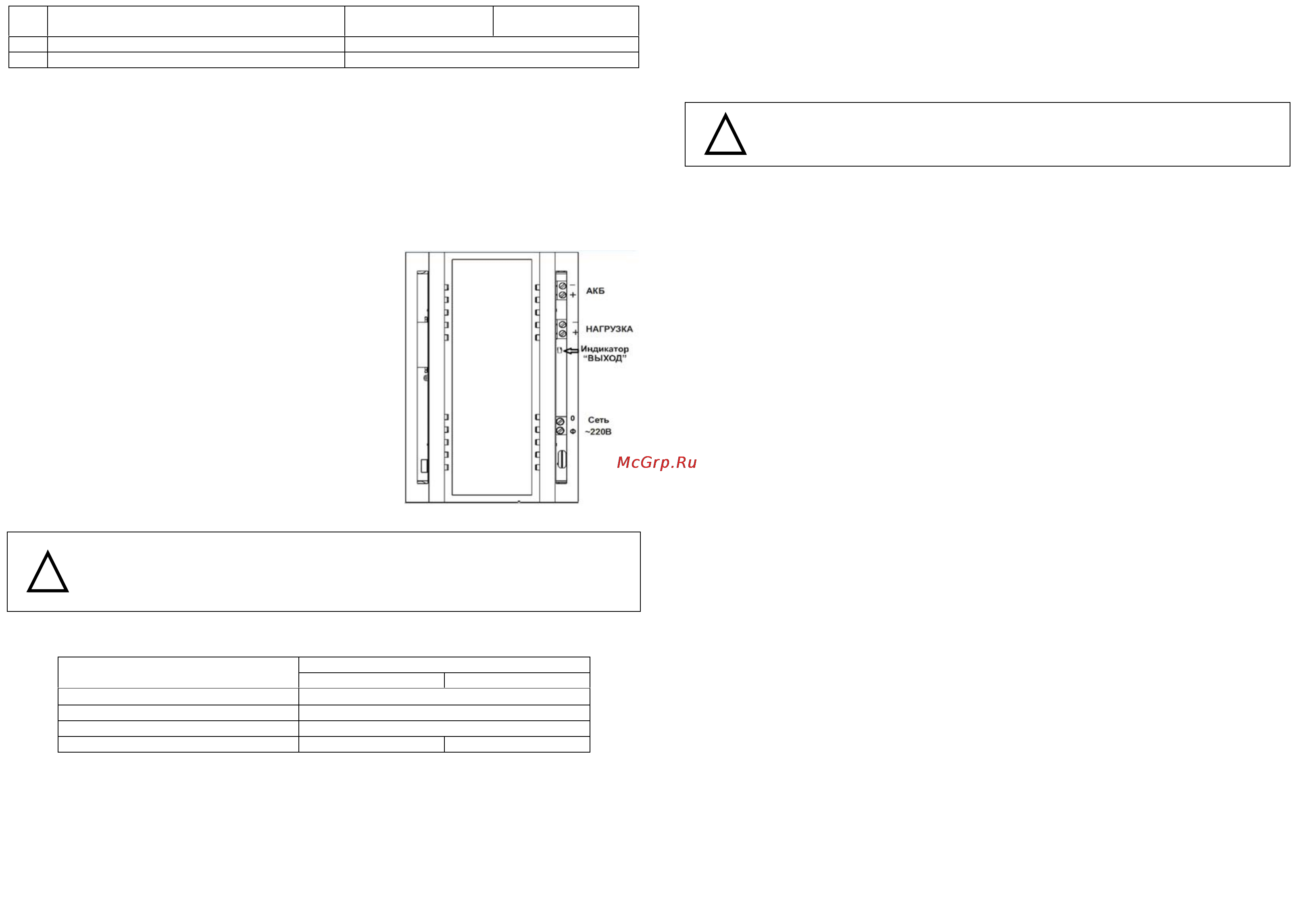

Рисунок1-источник питания (вид сверху).
!
Внимание! Длительные и частые отключения электрической сети 220В могут
приводить к глубокому разряду используемой АКБ, что в свою очередь сущест-
венно сокращает срок ее службы. С целью защиты АКБ от глубокого разряда
рекомендуется использовать поставляемый по отдельному заказу, блок контро-
ля аккумулятора БКА-12 (для SKAT-12-3.0 DIN) или БКА-24 (для SKAT-24-2.0 DIN).
КОМПЛЕКТ ПОСТАВКИ
Таблица 2
Кол-во
Наименование
SKAT-12-3.0 DIN SKAT-24-2.0 DIN
Источник питания 1 шт.
Руководство по эксплуатации 1 шт.
Клеммы АКБ 2шт.
Перемычка аккумуляторная 1 шт.
По отдельному заказу может быть осуществлена поставка следующих изделий:
Герметичные свинцово-кислотные аккумуляторы номинальным напряжением 12 В емкостью 7-40 А/ч;
Тестер ёмкости АКБ.
МЕРЫ БЕЗОПАСНОСТИ
При установке и эксплуатации источника необходимо руководствоваться «Правилами технической
эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуа-
тации электроустановок потребителей».
Следует помнить, что в рабочем состоянии к источнику подводятся опасные для жизни напряже-
ния от электросети 220 В. Установку, демонтаж и ремонт источника производить только при от-
ключенном питании 220 В.
Запрещается:
Закрывать вентиляционные отверстия источника.
Разбирать блок.
!
Внимание! Сечение и длина соединительных проводов нагрузки должны
соответствовать максимальному току, указанному в п.2 таблицы 1. Провода,
подводящие напряжение сети, должны быть в двойной изоляции, сечением
не менее 0,75 мм
2
.
УСТАНОВКА НА ОБЪЕКТЕ
1. Установить источник на DIN-рейку.
2. Подсоединить, соблюдая полярность, провода от нагрузки.
3. Подсоединить провода от сети 220В.
4. Подать напряжение питания.
5. Подсоединить, соблюдая полярность поставляемые в комплекте клеммы к АКБ.
6. Убедиться в наличии выходного напряжения (светодиодиодный индикатор «ВЫХОД» должен све-
титься).
7. Убедиться в наличии выходного напряжения (светодиодиодный
индикатор «ВЫХОД» должен све-
титься).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание источника должно производиться персоналом, состоящим из электри-
ков, прошедших специальную подготовку и имеющих разряд не ниже третьего.
С целью поддержания исправного состояния источника в период эксплуатации необходимо прове-
дение регламентных работ.
Регламентные работы включают в себя периодический (не реже одного раза
в полгода) внеш-
ний осмотр с удалением пыли мягкой тканью и кисточкой и контроль работоспособности по внеш-
ним признакам:
наличие индикации состояния источника;
наличие напряжения на нагрузке;
выполнение функции заряда АКБ;
переход на резервный режим и обратно к работе от сети.
При проведении регламентных работ для оперативной
диагностики работоспособности аккуму-
лятора рекомендуется использовать «Тестер емкости АКБ» производства ПО «Бастион».
Если невозможно устранить нарушения в работе источника на месте, его направляют в ремонт.
УПАКОВКА
Источник упаковывается в индивидуальную картонную коробку. Допускается отпуск потребителю
единичных изделий без картонной транспортной упаковки.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование осуществляется в индивидуальной картонной упаковке
любым видом
транспорта закрытого типа.
Хранение осуществляется в упакованном виде в помещениях при отсутствии в воздухе паров аг-
рессивных веществ и токопроводящей пыли.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Срок службы 10 лет с момента (даты) ввода в эксплуатацию, или даты продажи источника. Ес-
ли дата продажи или ввода в эксплуатацию не указаны, срок
службы исчисляется с момента (даты)
выпуска источника.
Настоящая гарантия предоставляется изготовителем в дополнение к правам потребителя,
установленным действующим законодательством Российской Федерации, и ни в коей мере
не ограничивает их.
Предприятие-изготовитель гарантирует соответствие устройства заявленным параметрам при
соблюдении потребителем условий транспортирования, хранения и эксплуатации.
Срок гарантии устанавливается 18 месяцев с момента (
даты) ввода в эксплуатацию, или даты
ФИАШ.436234.376 ЭТ-4 формат А5 2 3
