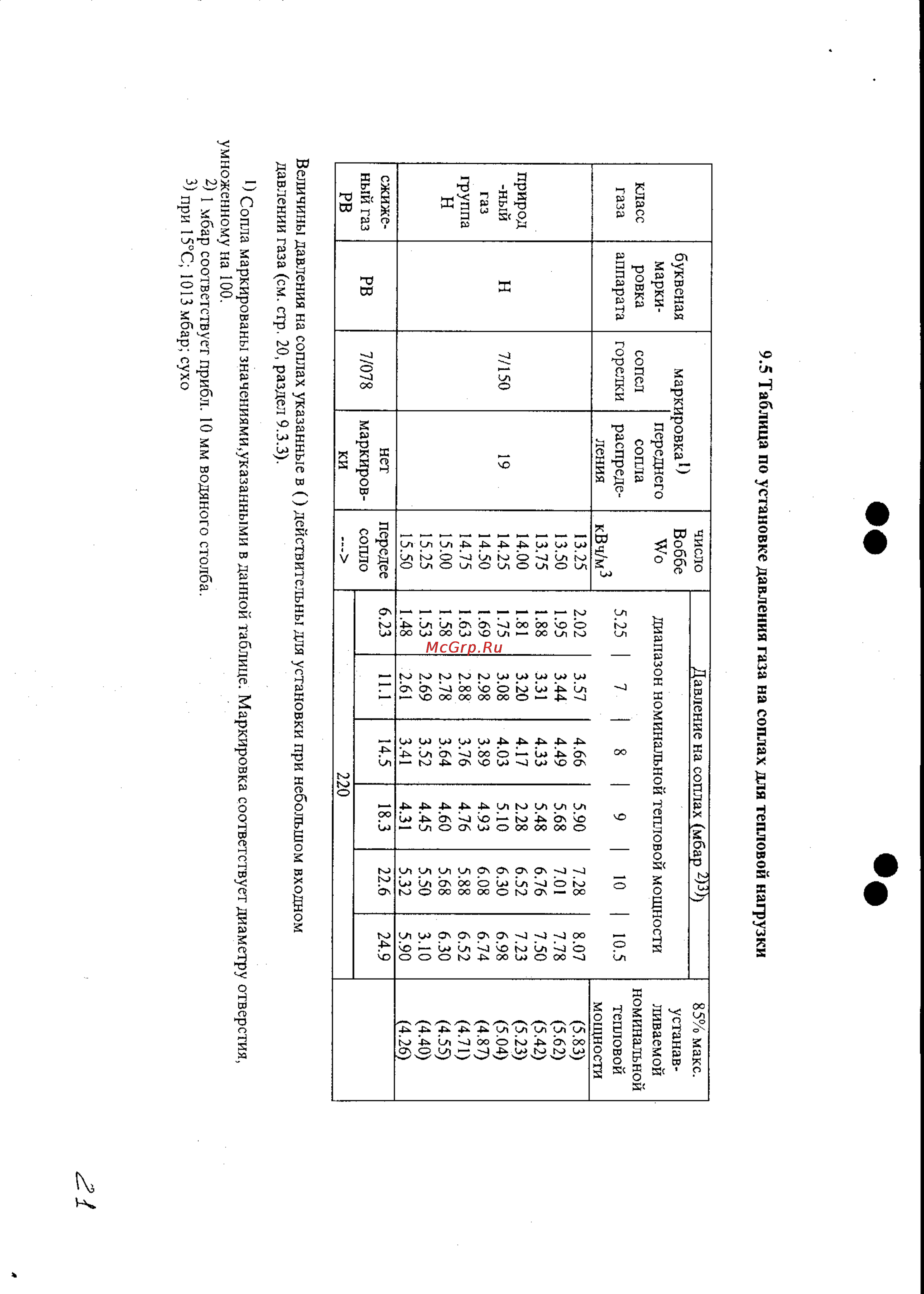

9 5 Таблица по установке давления газа на соплах для тепловой нагрузки класс газа природ ный газ группа Н сжиженый газ РВ буквеная марки ровка аппарата маркировка1 сопел горелки переднего сопла распреде ления Н 7 150 19 РВ 7 078 нет маркировки число Воббе Wo кВч м3 13 25 13 50 13 75 14 00 14 25 14 50 14 75 15 00 15 25 15 50 передее сопло Давление на соплах мбар 2 диапазон номинальной тепловой мощности 5 25 7 8 9 10 10 5 2 02 1 95 1 88 1 81 1 75 1 69 1 63 1 58 1 53 1 48 6 23 3 57 3 44 3 31 3 20 3 08 2 98 2 88 2 78 2 69 2 61 11 1 4 66 4 49 4 33 4 17 4 03 3 89 3 76 3 64 3 52 3 41 14 5 5 90 5 68 5 48 2 28 5 10 4 93 4 76 4 60 4 45 4 31 18 3 7 28 7 01 6 76 6 52 6 30 6 08 5 88 5 68 5 50 5 32 22 6 8 07 7 78 7 50 7 23 6 98 6 74 6 52 6 30 3 10 5 90 24 9 85 макс устанав ливаемой номинальной тепловой мощности 5 83 5 62 5 42 5 23 5 04 4 87 4 71 4 55 4 40 4 26 220 Величины давления на соплах указанные в действительны для установки при небольшом входном давлении газа см стр 20 раздел 9 3 3 О Сопла маркированы значениями указанными в данной таблице Маркировка соответствует диаметру отверстия умноженному на 100 2 1 мбар соответствует прибл 10 мм водяного столба 3 при 15 С 1013 мбар сухо
