ФИАШ.423141.057 РЭ-2 Формат А5

УСТРОЙСТВО И РАБОТА

Источник предназначен для заряда АКБ от солнечной батареи (солнечного

фотоэлектрического модуля) в светлое время суток и питания автономного устройства

освещения от АКБ с контролем степени разряда в темное время суток.

Конструктивно источник состоит из солнечной батареи 1 и контроллера заряда АКБ 2

размещенного в

пластиковом боксе с кабельными вводами (см. рис.1).

Контроллер заряда АКБ 2 (далее по тексту контроллер см. рис.2) представляет собой

блок с зарядным устройством АКБ, функцией защиты от глубокого разряда и функцией

контроля освещенности.

Контроллер преобразует напряжение солнечной батареи в ток заряда АКБ. Напряжение

заряда ограничено величиной 13.1-14,4В.

Источник имеет два

выхода:

ВЫХОД1 – управляемый;

ВЫХОД2 - неуправляемый.

ВЫХОД1 включается при уровне освещенности ниже порогового и разомкнутом ВХОДЕ

УПРАВЛЕНИЯ, при замыкании ВХОДА УПРАВЛЕНИЯ, ВЫХОД1 выключается с задержкой в

соответствии с положением перемычки (см. табл.2).

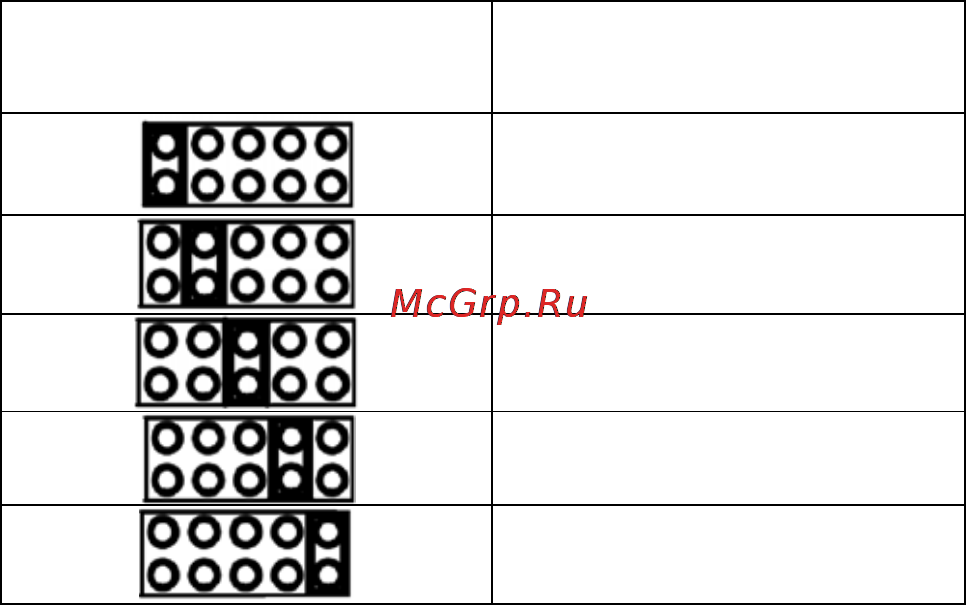

Таблица 2

Положение перемычки Интервал времени

задержки выключения

ВЫХОДА1, мин

ВЫХОД2 включается при уровне освещенности ниже порогового

При уровне освещенности выше порогового отключаются оба выхода;

Для исключения глубокого разряда АКБ предусмотрено отключение нагрузки при

уменьшении напряжения на клеммах АКБ (см. п.7 табл. 1). При этом дальнейшее включение

выходов возможно только после заряда АКБ до уровня (см. п.8 табл. 1).

Контроллер оснащен герконовым

переключателем, предназначенным для

запоминания порога освещенности, соответствующего включению выходов. Процесс

запоминания инициируется поднесением магнита к месту расположения герконового

переключателя (см. рис.1). При кратковременном замыкании происходит запоминание

текущего уровня освещенности как порога «ДЕНЬ-НОЧЬ».

Мигание светодиода ИНДИКАТОРА ПРИЕМА КОМАНДЫ в течении 4…5сек

подтверждает запись (см. рис.2).
