Для принудительного отключения питания нагрузки необходимо перевести тумблер «Вы-
ход» в положение «выключен». При этом если тумблер «Сеть» остался включенным, источник
продолжает осуществлять заряд АКБ. Для полной остановки работы источника необходимо
выключить тумблер «Выход» и тумблер «Сеть».
В источнике реализована возможность управления внешними устройствами автоматики (или
возможность дистанционного контроля состояния источника) посредством вы
ходов типа «от-
крытый коллектор» (см. табл. 3).
В источнике реализована температурная компенсация напряжения заряда АКБ. Зависи-
мость напряжения заряда АКБ от температуры АКБ приведена на графике 1. Замер темпера-
туры на корпусе АКБ производится выностным термодатчиком (входит в комплект поставки).

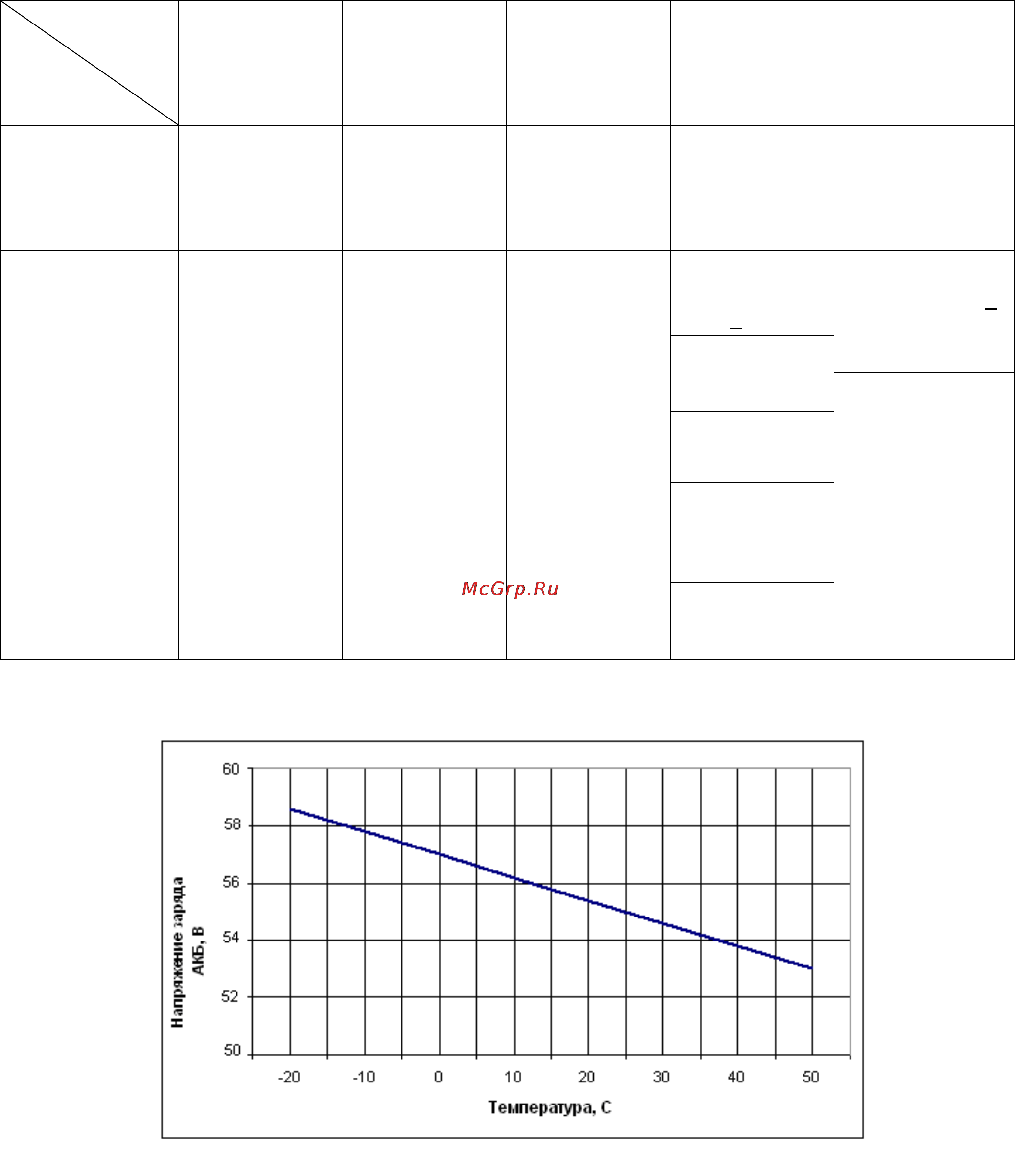

Таблица 3
ОК
Состояние
ОК 1
Сигнал нали-
чия сетевого
напряжения
ОК 2
Сигнал нал
и-
чия выходно-
го
напряжения
ОК 3
Сигнал раз-
ряда АКБ
ОК 4
Сигнал
аварийного
состояния
источника
ОК 5
Сигнал
аварийного
состояния АКБ
Проводящее
Наличие сете-
вого напряже-
ния в допусти-
мых
пределах
Выходное
напряжение в
допустимых
пределах
Напряжение
АКБ в норме
Состояние
источника в
норме
Состояние АКБ
в норме
Напряжение
на АКБ ниже
42 +
0,5 В.
Напряжение
АКБ ниже 42 +
0,5В в резерв-
ном режиме
Напряжение
на АКБ выше
58,4 В
КЗ выхода
(более 1 сек).
Выходное на-
пряжение
ниже 40В
(более 1 сек.)
Изолированное
Отсутствует
сетевое на-
пряжение
Отсутствует
Напряжение
выхода
АКБ разря-
жена (напря-
жение
в диапазоне
44,4 42 В).
Перегрев
Источника
(более 90 С)
Переполюсовка
и КЗ АКБ
График 1
ФИАШ.436237.023 РЭ-3 формат А5
7
