4 ФИАШ.436234.141 РЭ-2
СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ
Одно изделие содержит: Золото – 0,0047г
УСТРОЙСТВО И РАБОТА
Краткое описание конструкции блока:
Блок размещен в герметичном пластиковом корпусе (степень защиты IP56)
настенного исполнения, состоящего из днища и крышки. При открытой крышке
(см. Рисунок) осуществляется доступ к клеммной колодке и печатной плате, с
расположенными на ней предохранителями.
Влажность внутри корпуса компенсируется применением силикогеля.
В верхней части корпуса блока размещается АКБ. На нижней стенке корпуса,
в герметичных держателях установлены оптические индикаторы «СЕТЬ»
зеленого цвета и «РЕЗЕРВ» красного цвета.
Подвод проводов сетевого питания и выходной нагрузки к зажимам клеммной
колодки осуществляется через герметичные кабельные вводы, расположенные
на левой стороне корпуса.
Держатель сетевого предохранителя совмещен с клеммной колодкой. Для
отключения блока от сети следует извлечь из колодки держатель с сетевым
предохранителем.
При этом следует помнить, что изъятие предохранителя немедленно
приведет к автоматическому переходу в резервный режим, т.е. к питанию
нагрузки от АКБ!
Для полного отключения блока предварительно следует отсоединить клемму
«+АКБ» (см. Рисунок) от АКБ, а затем отключить напряжение сети.
ВОЛНА ББП-3/20 исп.5К
-АКБ +АКБ
(красный)
+

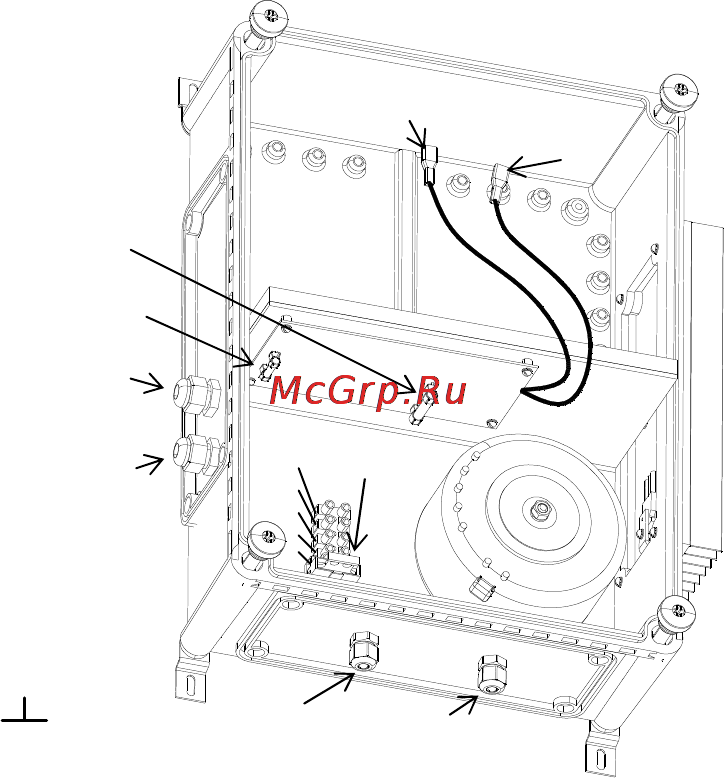

Рисунок – Блок бесперебойного питания ВОЛНА ББП-3/20 исп.5К
Кабельный ввод
«ВЫХОД»
Кабельный ввод
«СЕТЬ»
Индикатор
«СЕТЬ»
Индикатор
«РЕЗЕРВ»
Клеммная колодка:
1 - Сеть ~220В
2 – Земля
3 – Сеть 0
4 – Выход +12В
5 -
5
4
3
2
1
Предохранитель
Трансформатора 8А
Предохранит
ель
сетевой 5А
Предохранитель
