Индикатор выходного

напряжения

Выход

Вход

Переключатель выходного

напряжения XS1

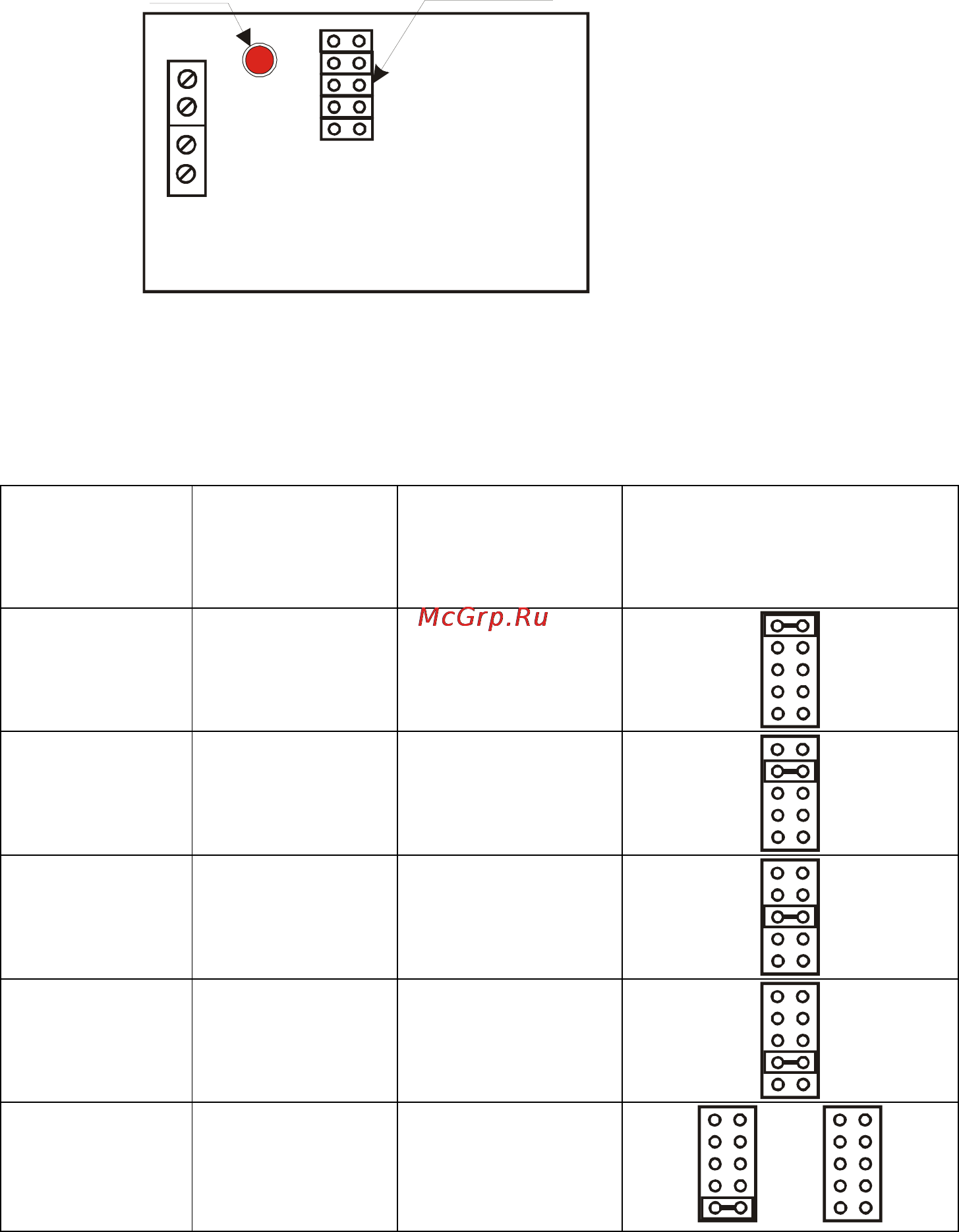

Рисунок – органы управления, индикации и коммутации

преобразователя

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица

*) Рабочее положение преобразователя – индикатор выходного

напряжения в левом верхнем углу

Входное

напряжение,

в пределах,

Номинальное

выходное

напряжение,

Максимальный

ток выхода, не

более, А

Положение перемычки

XS1 на переключателе

выходного напряжения *

7-30

5±0,2

1,5

9,5-30

7,5±0,2

1,0

11-30

9±0,2

1,0

15-30

12±0,2

1,0

18-30

15±0,2

1,0

или

Эффективное значение пульсаций во всех диапазонах менее 30 мВ.
