заземление

3.УСТРОЙСТВО И РАБОТА

PN-V.8 исп.1 содержит следующие конструктивные элементы (рис.1):

• пластиковый корпус, состоящий из днища и крышки;

• плату управления;

• коммутационную колодку;

• перемычку (ХР20) включения/выключения нагрузок, подключенную к контактам «4» и «5»

коммутационной колодки.

Подключение к входным соединительным колодкам (ХР1, ХР2) и клемме заземления

осуществляется через коммутационную колодку, соединенную с

платой управления проводами (см.

рис. 1).

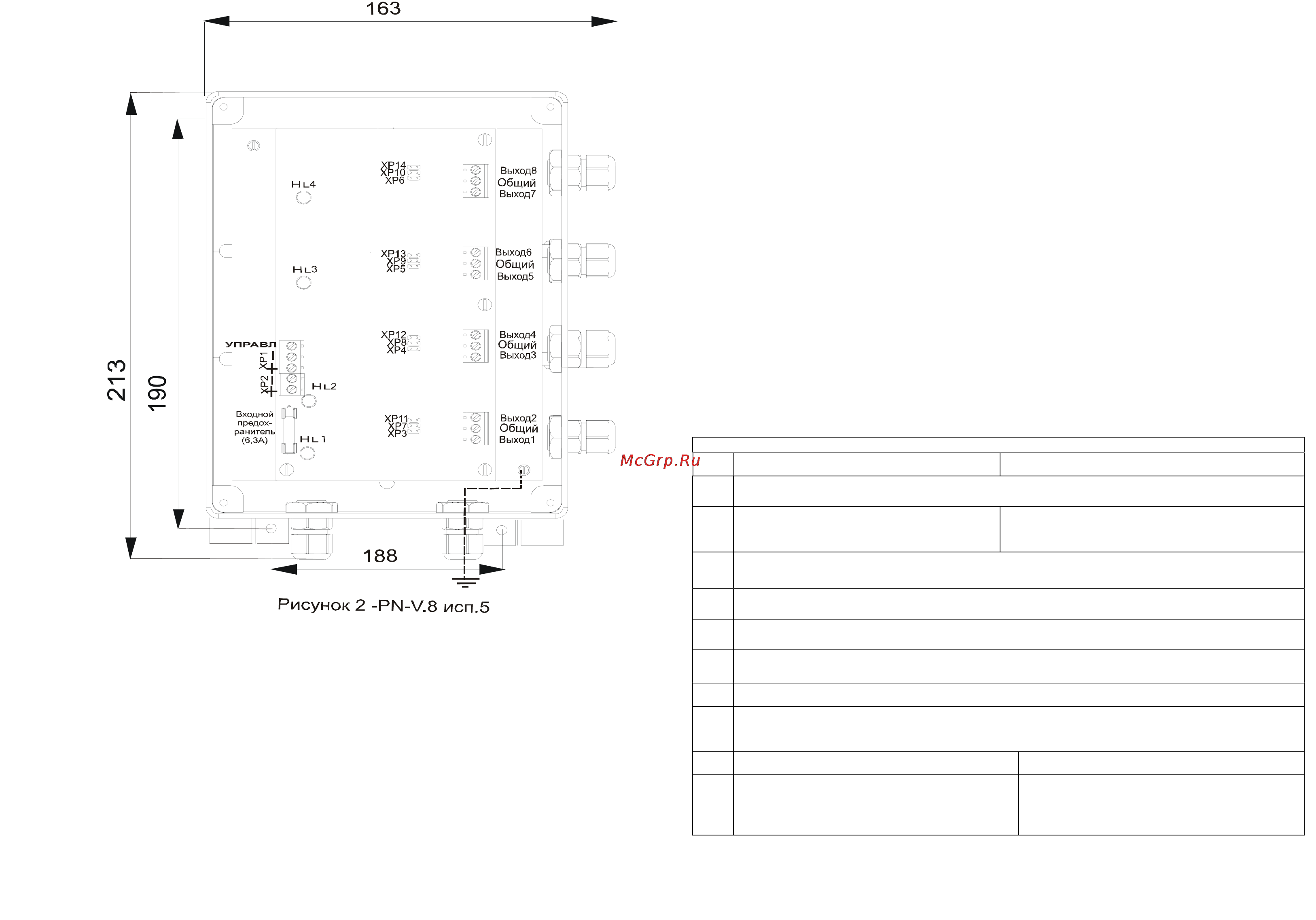

PN-V.8 исп.5 содержит следующие конструктивные элементы (рис.2):

• герметичный пластиковый корпус (степень защиты IP56) настенного исполнения, состоящий

из днища и крышки;

• плату управления;

• герметичные кабельные вводы;

•

перемычку (ХР20) включения/выключения нагрузок, подключенная к контактам «2» и «3»

колодки ХР1.

При открытой крышке осуществляется доступ к плате управления и винту заземления.

Влажность внутри корпуса компенсируется применением силикагеля.

Подвод проводов питания к зажимам клеммной колодки осуществляется через герметичный

кабельный ввод, расположенный на нижней стороне корпуса, через другой кабельный ввод,

расположенный

на нижней стороне корпуса, осуществляется подвод заземления. Подвод проводов

выходной нагрузки к зажимам клеммной колодки осуществляется через герметичные кабельные вводы,

расположенные на правой стороне корпуса.

. На плате управления расположены (рис.2):

• 2 входные соединительные колодки (ХР1, ХР2);

• входной предохранитель;

• 4 светодиодных индикатора (HL1 – HL4);

• перемычки (типа джампер) установки выходных напряжений (XP3 – XP14);

• выходные

колодки (Выход1 – Выход8);

При наличии входного напряжения и установленной перемычке ХР20 на выходы преобразователя

(выход1 – выход8) подается постоянное стабилизированное напряжение постоянного тока. Значение

выходного напряжения устанавливается джамперами независимо для каждой пары выходов, при этом

индикаторы HL1 – HL4 непрерывным свечением показывают наличие выходного напряжения для

каждой пары выходов. При перегрузке (или КЗ) любого

выхода преобразователь отключает

соответствующую пару выходов, при этом остальные выходы продолжают обеспечивать питание

нагрузки. Индикатор отключенной пары выходов не светится, показывая отсутствие напряжения на

нагрузке. Восстановление выходного напряжения данной пары выходов происходит после устранения

перегрузки (КЗ). Для внешнего включения/выключения нагрузок используются контакты «2» и «3»

колодки ХР1(для PN-V.8 исп.5) или «4» и «5» коммутационной

колодки (для PN-V.8 исп.1). При

замкнутых контактах нагрузки включены, при разомкнутых контактах нагрузки выключены. Заводская

установка – контакты замкнуты перемычкой ХР20 (см. рис. 1,2).

Таблица 2

Порядок подключения преобразователя

PN-V8 исп.1 PN-V8 исп.5

Закрепить устройство на стене (предварительно разметив крепежные отверстия руково-

дствуясь рисунками 1 и 2) с помощью поставляемых в комплекте шурупов

Подключить провод внешнего зазем-

ления к контакту «заземление» комму-

тационной колодки устройства

Подключить провод внешнего заземления к

винту заземления согласно рисунку

В случае необходимости использования двух (или более) преобразователей собрать схе-

му каскадного включения, приведенную на рисунке 3

Подключить провода от нагрузок к выходным колодкам с учетом полярности, приведен-

ной на рисунках 1 и 2 соответственно

Подключить провода от источника питания к колодке ХР2 преобразователя с учетом по-

лярности указанной на рисунке 1 или 2 соответственно

Установить, согласно таблице 3, посредством перемычек XP3 – XP14 на каждой паре

выходов необходимое значение напряжения

Подать напряжение питания

Убедиться в наличии выходных напряжений и свечении индикаторов HL1 – HL4.

Рекомендуется проконтролировать напряжение питания нагрузок цифровым мультимет-

ром.

Уложить силикагель

Закрыв крышку корпуса зафиксировать ее

винтом (поставляется в комплекте)

Плотно закрыв крышку корпуса и убедив-

шись в равномерном прилегании,

зафиксировать ее саморезами (поставля-

ются в комплекте)

4 5

ФИАШ.435110.027 РЭ
