ФИАШ.423141.045 РЭ-2 Формат А5

УСТАНОВКА НА ОБЪЕКТЕ

Установка солнечной батареи.

СБ предназначена для закрепления на вертикальных поверхностях в местах с

ограниченным доступом посторонних лиц.

Установка и позиционирование СБ осуществляется в следующей последовательности:

- закрепить опорный кронштейн (поз.3,6,11,10,12 см. рис. 1) на стене или любой другой

вертикальной плоскости предварительно произведя разметку под крепление (к стене либо

другой вертикальной конструкции) в соответствии с расположением крепежных отверстий

(см.рис.2).

- зафиксировать СБ на опорном кронштейне собрав конструкцию (см. рис. 1).

Установить между щеками поворотного кронштейна 4 щеки опоры 2 и закрепить хомутом 8,

вставив между щеками опоры распорные втулки 7 и установить снаружи гайки М8 с насечкой

Навеску СБ на опорный кронштейн 3 необходимо производить вдвоем. Один держит

СБ в сборе, а второй крепит её к трубе опорного кронштейна 3 прижимом 5 и хомутом 9.

Закрепить гайками М8 6.

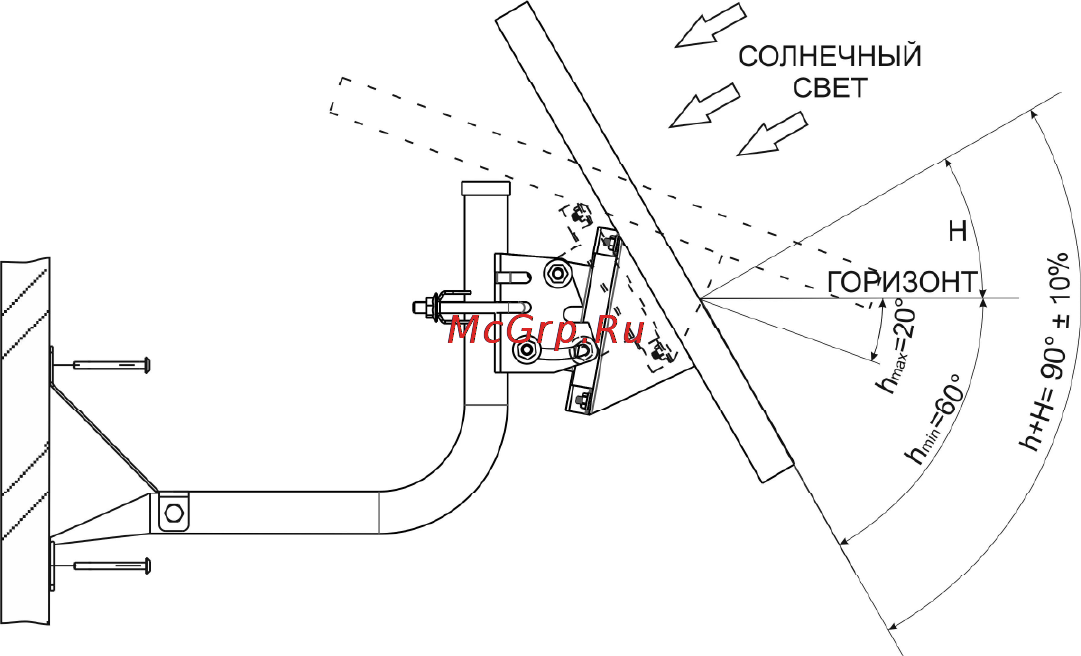

Рис.2

Для установки СБ по широте места необходимо ослабить гайки М8 крепления хомута

поворотного кронштейна 4 и руками повернуть солнечный фотоэлектрический модуль 1 на

угол h. Затянуть болты.

Наиболее эффективная работа происходит при полном освещении солнечной батареи

и перпендикулярном падении солнечных лучей на модуль (см. рис.2).

Для расчета высоты солнца над горизонтом для данного места необходимо

использовать формулу:

H = 90 - fi + delta

где: fi - широта данного места, delta - склонение, угловое расстояние светила от

небесного экватора.

Например:

Широта Ростова-на-Дону: 47° 20"

H = 90° - 47,2° + 23,5° = 66,3° (в дни летнего солнцестояния);

H = 90° - 47,2° - 23,5° = 19,3° (в дни зимнего солнцестояния).

Рекомендуем изменять угол наклона солнечной батареи дважды в год лето/зима (см.

рис.2). Небольшие отклонения до 5-10 градусов от оптимальных значений не существенно

сказываются на эффективности генерации.
