Инструкция по эксплуатации Страница: 7

Vaillant VRT-QT/4 Инструкция по эксплуатации онлайн [7/9] 66580

Содержание

Похожие устройства

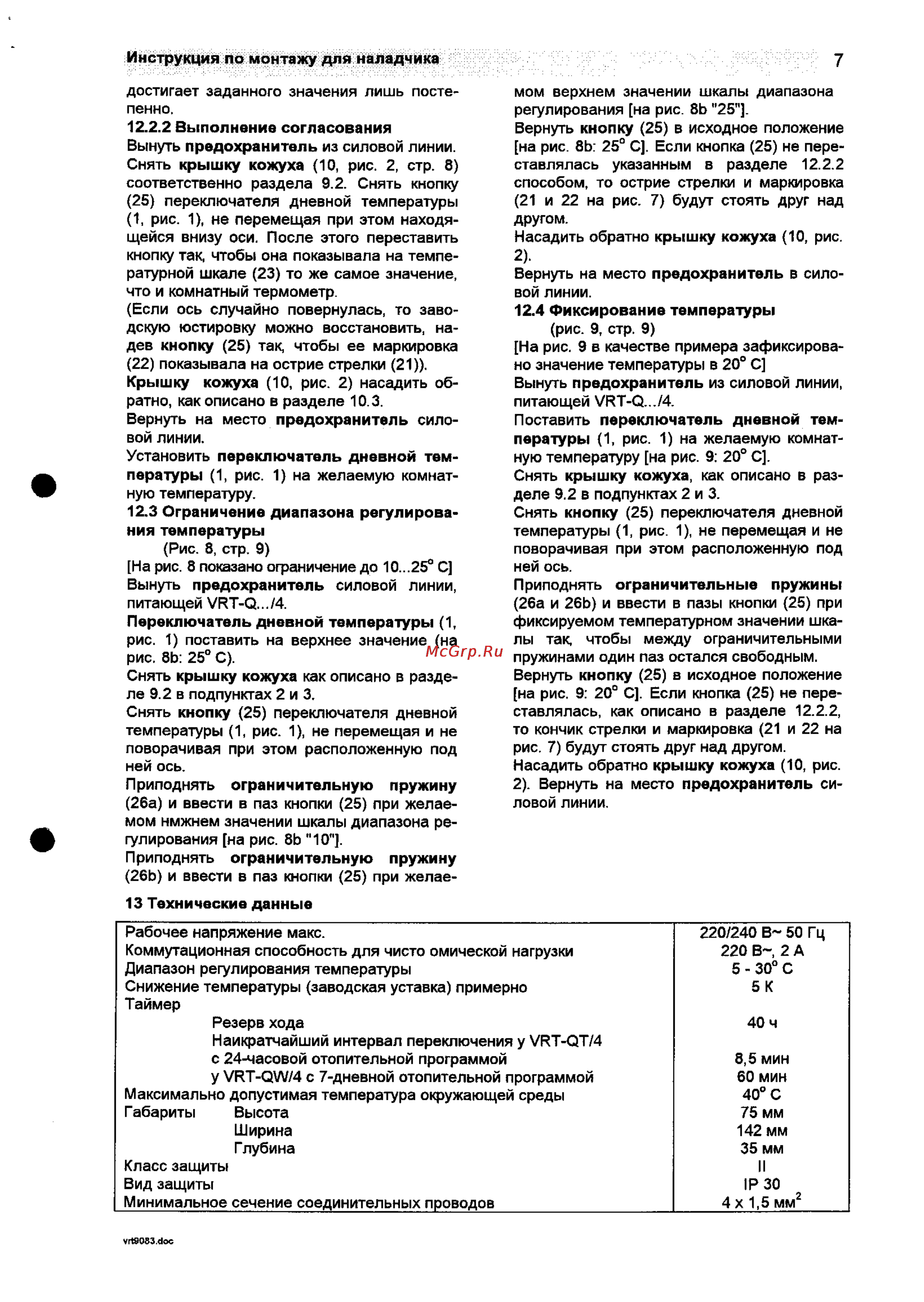

Инструкция rio монтажу для наладчика достигает заданного значения лишь посте пенно 12 2 2 Выполнение согласования Вынуть предохранитель из силовой линии Снять крышку кожуха 10 рис 2 стр 8 соответственно раздела 9 2 Снять кнопку 25 переключателя дневной температуры 1 рис 1 не перемещая при этом находя щейся внизу оси После этого переставить кнопку так чтобы она показывала на темпе ратурной шкале 23 то же самое значение что и комнатный термометр Если ось случайно повернулась то заво дскую юстировку можно восстановить на дев кнопку 25 так чтобы ее маркировка 22 показывала на острие стрелки 21 Крышку кожуха 10 рис 2 насадить об ратно как описано в разделе 10 3 Вернуть на место предохранитель сило вой линии Установить переключатель дневной тем пературы 1 рис 1 на желаемую комнат ную температуру 12 3 Ограничение диапазона регулирова ния температуры Рис 8 стр 9 На рис 8 показано ограничение до 10 25 С Вынуть предохранитель силовой линии питающей VRT Q 4 Переключатель дневной температуры 1 рис 1 поставить на верхнее значение на рис 8Ь 25 С Снять крышку кожуха как описано в разде ле 9 2 в подпунктах 2 и 3 Снять кнопку 25 переключателя дневной температуры 1 рис 1 не перемещая и не поворачивая при этом расположенную под ней ось Приподнять ограничительную пружину 26а и ввести в паз кнопки 25 при желае мом нмжнем значении шкалы диапазона ре гулирования на рис 8Ь 10 Приподнять ограничительную пружину 26b и ввести в паз кнопки 25 при желае 7 мом верхнем значении шкалы диапазона регулирования на рис 8Ь 25 Вернуть кнопку 25 в исходное положение на рис 8Ь 25 С Если кнопка 25 не пере ставлялась указанным в разделе 12 2 2 способом то острие стрелки и маркировка 21 и 22 на рис 7 будут стоять друг над другом Насадить обратно крышку кожуха 10 рис 2 Вернуть на место предохранитель в сило вой линии 12 4 Фиксирование температуры рис 9 стр 9 На рис 9 в качестве примера зафиксирова но значение температуры в 20 С Вынуть предохранитель из силовой линии питающей ЯТ О 4 Поставить переключатель дневной тем пературы 1 рис 1 на желаемую комнат ную температуру на рис 9 20 С Снять крышку кожуха как описано в раз деле 9 2 в подпунктах 2 и 3 Снять кнопку 25 переключателя дневной температуры 1 рис 1 не перемещая и не поворачивая при этом расположенную под ней ось Приподнять ограничительные пружины 26а и 26Ь и ввести в пазы кнопки 25 при фиксируемом температурном значении шка лы так чтобы между ограничительными пружинами один паз остался свободным Вернуть кнопку 25 в исходное положение на рис 9 20 С Если кнопка 25 не пере ставлялась как описано в разделе 12 2 2 то кончик стрелки и маркировка 21 и 22 на рис 7 будут стоять друг над другом Насадить обратно крышку кожуха 10 рис 2 Вернуть на место предохранитель си ловой линии 13 Технические данные Рабочее напряжение макс Коммутационная способность для чисто омической нагрузки Диапазон регулирования температуры Снижение температуры заводская уставка примерно Таймер Резерв хода Наикратчайший интервал переключения у РТ ОТ 4 с 24 часовой отопительной программой у VRT QW 4 с 7 дневной отопительной программой Максимально допустимая температура окружающей среды Габариты Высота Ширина Г лубина Класс защиты Вид защиты Минимальное сечение соединительных проводов vrt9O83 doc 220 240 В 50 Гц 220 В 2 А 5 30 С 5К 40 ч 8 5 мин 60 мин 40 С 75 мм 142 мм 35 мм II IP30 4 х 1 5 мм2
