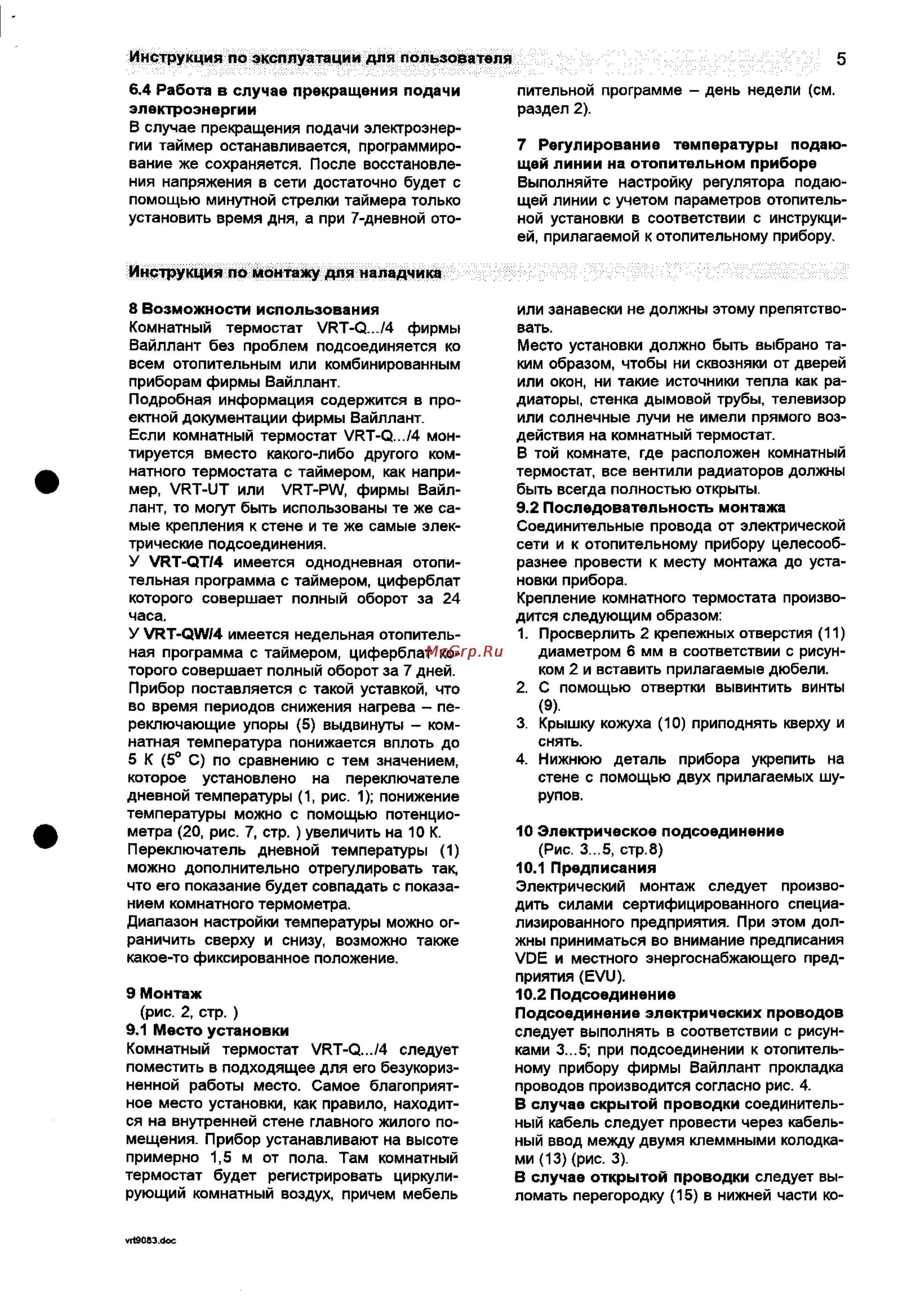

Инструкция по эксплуатации для пользователя 6 4 Работа в случае прекращения подачи электроэнергии В случае прекращения подачи электроэнер гии таймер останавливается программиро вание же сохраняется После восстановле ния напряжения в сети достаточно будет с помощью минутной стрелки таймера только установить время дня а при 7 дневной ото 5 пительной программе день недели см раздел 2 7 Регулирование температуры подаю щей линии на отопительном приборе Выполняйте настройку регулятора подаю щей линии с учетом параметров отопитель ной установки в соответствии с инструкци ей прилагаемой к отопительному прибору Инструкция по монтажу для наладчика 8 Возможности использования Комнатный термостат VRT Q 4 фирмы Вайллант без проблем подсоединяется ко всем отопительным или комбинированным приборам фирмы Вайллант Подробная информация содержится в про ектной документации фирмы Вайллант Если комнатный термостат VRT Q 4 мон тируется вместо какого либо другого ком натного термостата с таймером как напри мер VRT UT или ZRT PW фирмы Вайл лант то могут быть использованы те же са мые крепления к стене и те же самые элек трические подсоединения У НТ ОТ 4 имеется однодневная отопи тельная программа с таймером циферблат которого совершает полный оборот за 24 часа У VRT QW 4 имеется недельная отопитель ная программа с таймером циферблат ко торого совершает полный оборот за 7 дней Прибор поставляется с такой уставкой что во время периодов снижения нагрева пе реключающие упоры 5 выдвинуты ком натная температура понижается вплоть до 5 К 5 С по сравнению с тем значением которое установлено на переключателе дневной температуры 1 рис 1 понижение температуры можно с помощью потенцио метра 20 рис 7 стр увеличить на 10 К Переключатель дневной температуры 1 можно дополнительно отрегулировать так что его показание будет совпадать с показа нием комнатного термометра Диапазон настройки температуры можно ог раничить сверху и снизу возможно также какое то фиксированное положение 9 Монтаж рис 2 стр 9 1 Место установки Комнатный термостат УЯТ О 4 следует поместить в подходящее для его безукориз ненной работы место Самое благоприят ное место установки как правило находит ся на внутренней стене главного жилого по мещения Прибор устанавливают на высоте примерно 1 5 м от пола Там комнатный термостат будет регистрировать циркули рующий комнатный воздух причем мебель vrt9083 doc или занавески не должны этому препятство вать Место установки должно быть выбрано та ким образом чтобы ни сквозняки от дверей или окон ни такие источники тепла как ра диаторы стенка дымовой трубы телевизор или солнечные лучи не имели прямого воз действия на комнатный термостат В той комнате где расположен комнатный термостат все вентили радиаторов должны быть всегда полностью открыты 9 2 Последовательность монтажа Соединительные провода от электрической сети и к отопительному прибору целесооб разнее провести к месту монтажа до уста новки прибора Крепление комнатного термостата произво дится следующим образом 1 Просверлить 2 крепежных отверстия 11 диаметром 6 мм в соответствии с рисун ком 2 и вставить прилагаемые дюбели 2 С помощью отвертки вывинтить винты О 3 Крышку кожуха 10 приподнять кверху и снять 4 Нижнюю деталь прибора укрепить на стене с помощью двух прилагаемых шу рупов 10 Электрическое подсоединение Рис 3 5 стр 8 10 1 Предписания Электрический монтаж следует произво дить силами сертифицированного специа лизированного предприятия При этом дол жны приниматься во внимание предписания ОЕ и местного энергоснабжающего пред приятия Е и 10 2 Подсоединение Подсоединение электрических проводов следует выполнять в соответствии с рисун ками 3 5 при подсоединении к отопитель ному прибору фирмы Вайллант прокладка проводов производится согласно рис 4 В случае скрытой проводки соединитель ный кабель следует провести через кабель ный ввод между двумя клеммными колодка ми 13 рис 3 В случае открытой проводки следует вы ломать перегородку 15 в нижней части ко
