4. Устройство объектива

4.1. Фокусировка (наводка на резкость) производится вращением

кольца 7, на котором нанесена шкала расстояний 8. Индексом шкалы

расстояний является центральный штрих шкалы глубины резкости,

нанесенной на неподвижной части оправы 9.

Для улучшения эксплуатационных свойств объектива в конструкцию

оправы введен узел предварительной установки диафрагмы. Предварительная

установка диафрагмы позволяет производить наводку на резкость при

небольшом отверстии диафрагмы, что повышает точность наводки.

Конструкция узла позволяет регулировать положение ограничителя

величины диафрагмы, что осуществляется поворотом кольца 4, на котором

нанесена шкала диафрагмы. Индексом предварительно устанавливаемого

упора является точка 1, нанесенная на неподвижной части оправы.

Действительное диафрагмирование осуществляется вращением кольца 6.

Присоединительное кольцо 10 – байонет типа «Nikon».

4.2. Объектив снабжен двумя защитными крышками: передней и задней.

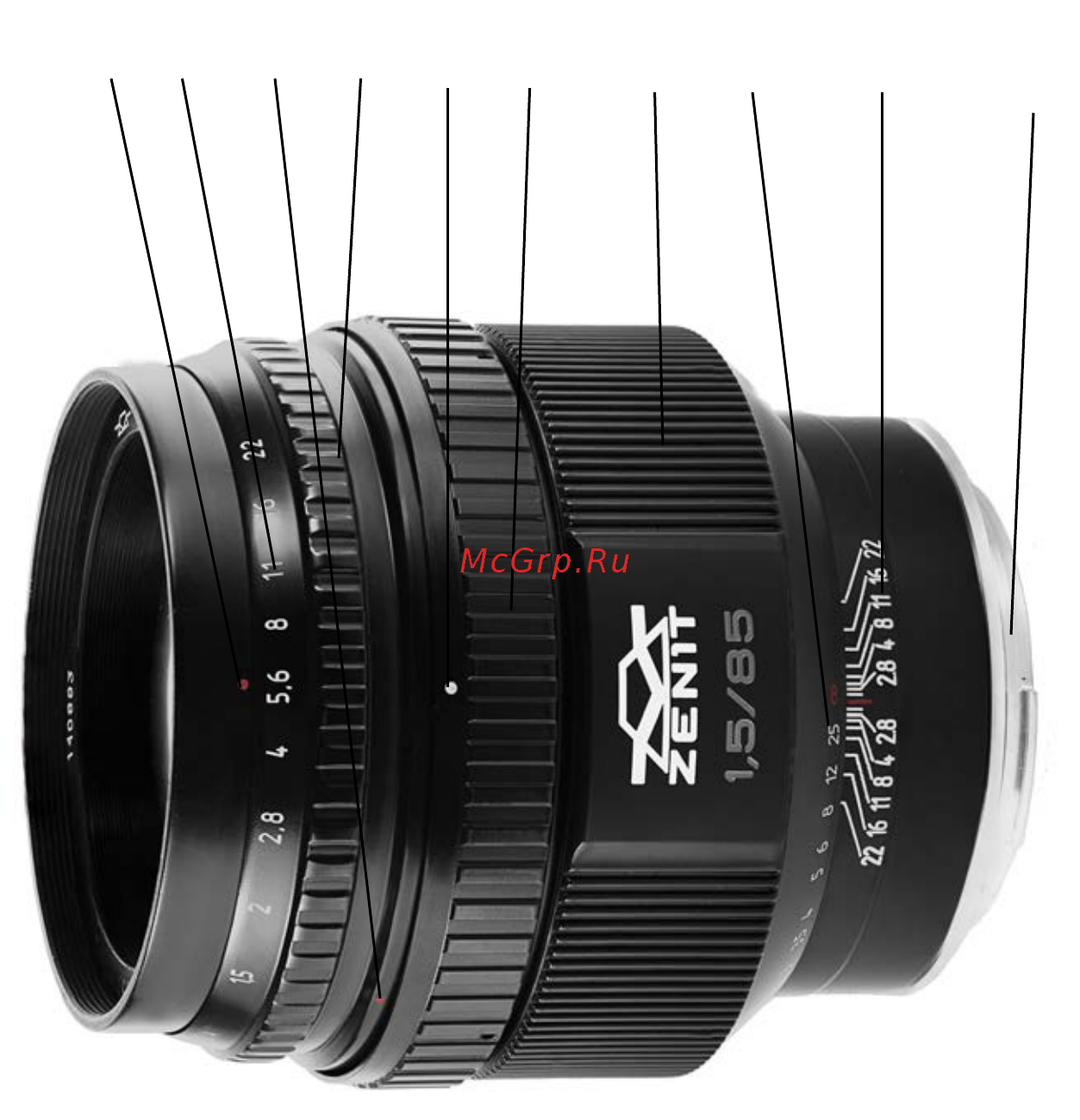

1 –индекс шкалы диафрагмы;

2 – шкала диафрагмы;

3 – индекс предварительной установки диафрагмы;
