4. Устройство объектива

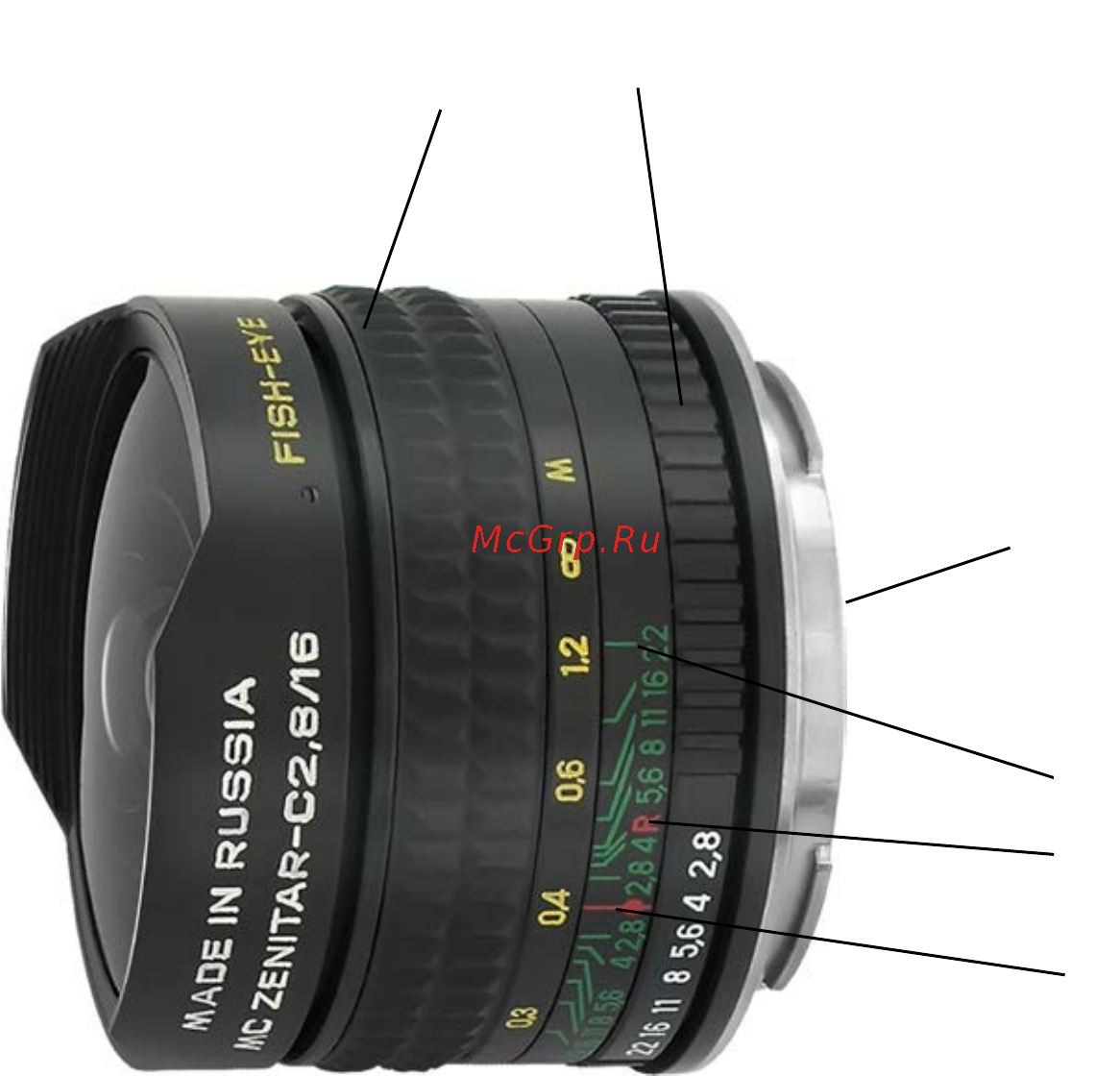

Общий вид объектива

1 – шкала расстояний;

2 – индекс установки расстояния съемки и диафрагмы;

3 – кольцо диафрагмы со шкалой;

4 - шкала глубины резкости;

5 – фокусировочное кольцо.

Фокусировка (наводка на резкость) при фотосъемке производится

вращением кольца 5, с нанесенной на нем шкалой расстояний. Для

определения расстояния по этой шкале служит красный центральный индекс

2 шкалы глубины резкости 4, нанесенный на неподвижном кольце.

Для съемки значение диафрагмы устанавливают поворотом кольца 3,

совмещая значение, выбранное на шкале диафрагмы с красным центральным

индексом 2.
