8
4 Эксплуатация
4.1 Обзор органов управления
Органы управления становятся доступны при открывании дверцы
обшивки.
K
u
r
z
-B
e
d
ie
n
u
n
g
s
an
l
e
it
u
n
g
e
c
o
C
O
M
P
A
C
T
b
a
r
Рис. 4.1 Открывание дверцы обшивки
h
Указание!
Дверца обшивки для адаптации к условиям
помещения может быть закреплена либо справа либо
слева. Для этого см. руководство по установке глава
4.6, „Снятие дверцы и изменение ее закрепления“.
bar
1
10
9
8
7
6
2
3
4
5

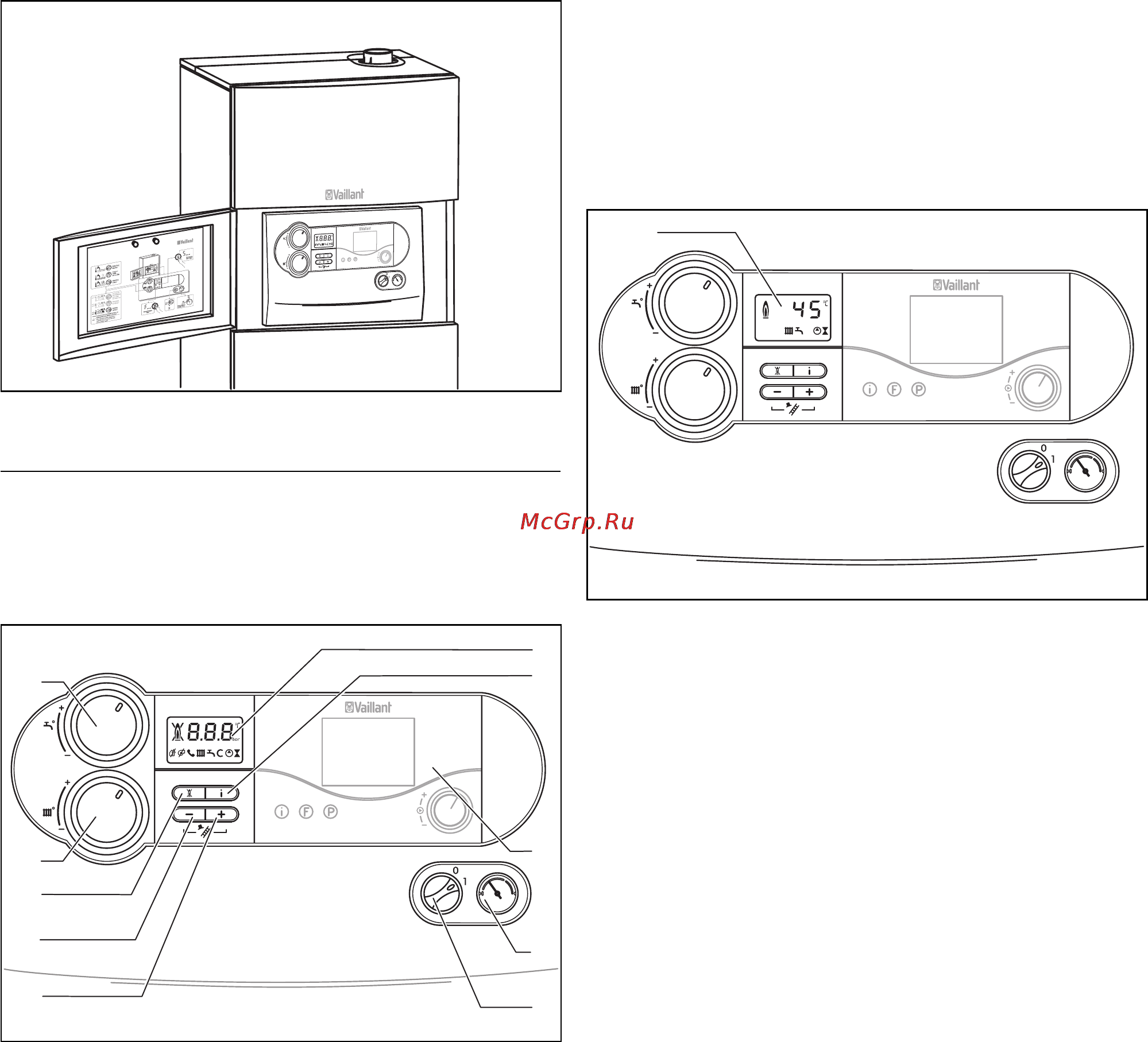

Рис. 4.2 Органы управления
Органы управления имеют следующие функции:
1 Дисплей для индикации текущей температуры, режима работы
или определенной дополнительной информации
2 Кнопка "i" для вызова информации
3 Встроенный регулятор (принадлежность)
4 Манометр для индикации давления наполнения и рабочего
давления в отопительной установке
5 Главный выключатель для включения и выключения прибора
6 Индикатор температуры накопителя
Кнопка „+” для пролистывания вперед данных, отображенных на
дисплее (для специалиста при наладочных работах и поиске
ошибок).
7 Индикатор давления в отопительной установке
Кнопка „-” для пролистывания назад данных, отображенных на
дисплее (для специалиста при наладочных работах и поиске
ошибок).
8 Кнопка "Устранение сбоев" для сброса определенных сбоев
9 Ручка для настройки температуры подающей линии отопления
10 Ручка для настройки температуры накопителя
Цифровая информационно-аналитическая система
(система DIA)
bar
1
Рис. 4.3 Дисплей системы DIA
Ваш прибор оснащен цифровой информационно-аналитической
системой (системой DIA). Эта система предоставляет Вам
информацию о рабочем состоянии Вашего прибора и
помогает при устранении сбоев.
В нормальном режиме работы прибора на дисплее системы
DIA (1) отображается текущее значение температуры подающей
линии (в примере: 45 °C). В случае неисправности вместо
температуры указывается соответствующий код ошибки.
Кроме того, отображаемые символы предоставляют Вам
следующую информацию:
4 Эксплуатация
Руководство по эксплуатации ecoCOMPACT/2
