Alpine CDA-9847 R — подключение проводов для аудиосистемы автомобиля [51/52]

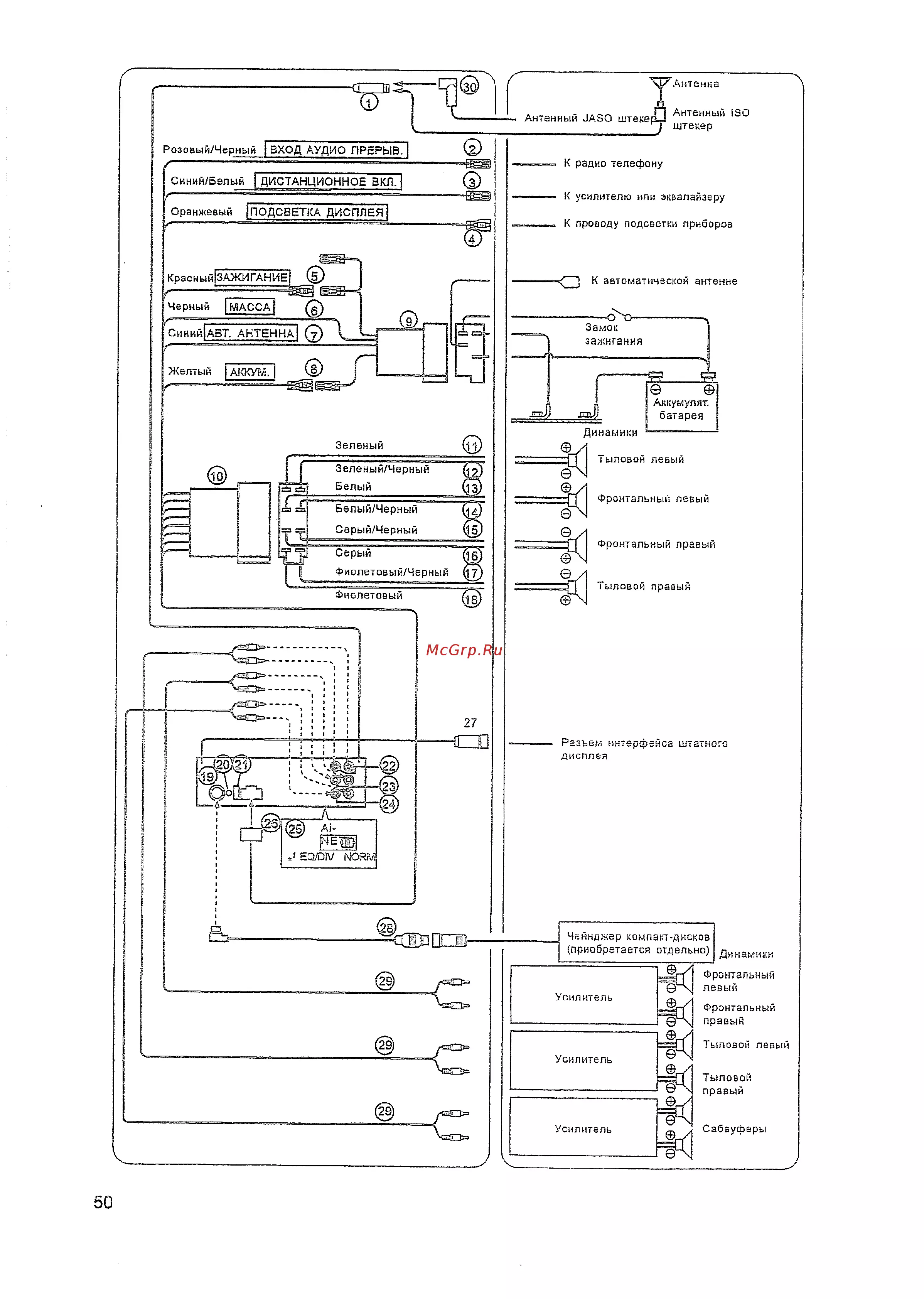

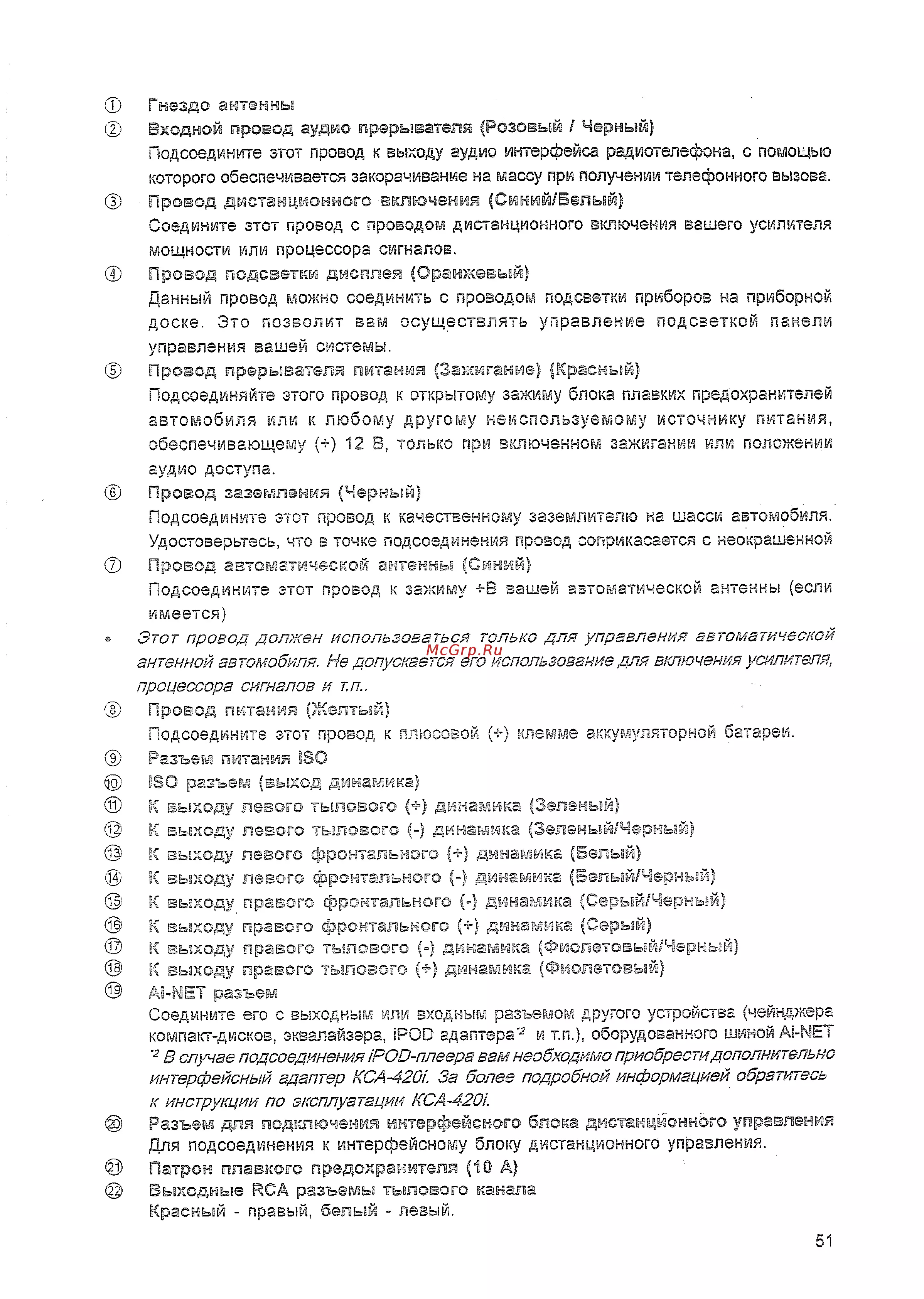

ф Гнездо антенны Входной провод аудио прерывателя Розовый Черный Подсоедините этот провод к выходу аудио интерфейса радиотелефона с помощью которого обеспечивается закорачивание на массу при получении телефонного вызова Провод дистанционного включения Синий Белый Соедините этот провод с проводом дистанционного включения вашего усилителя мощности или процессора сигналов ф Провод подсветки дисплея Оранжевый Данный провод доске Это можно соединить позволит вам с проводом подсветки осуществлять приборов управление на приборной подсветкой панели управления вашей системы Провод прерывателя питания Зажигание Красный Подсоединяйте этого провод к открытому зажиму блока плавких предохранителей автомобиля или к любому другому неиспользуемому источнику питания обеспечивающему 12 В только при включенном зажигании или положении аудио доступа Провод заземления Черный Подсоедините этот провод к качественному заземлителю на шасси автомобиля Удостоверьтесь что в точке подсоединения провод соприкасается с неокрашенной 0 Провод автоматической антенны Синий Подсоедините этот провод к зажиму В вашей автоматической антенны если имеется о Этот провод должен использоваться только для управления автоматической антенной автомобиля Не допускается его использование для включения усилителя процессора сигналов и т п Провод питания Желтый Подсоедините этот провод к плюсовой клемме аккумуляторной батареи Разъем питания ISO ISO разъем выход динамика К выходу левого тылового динамика Зеленый К выходу левого тылового динамика Зеленый Черный К выходу левого фронтального динамика Белый К выходу левого фронтального Н динамика Белый Черный К выходу правого фронтального Н динамика Серый Черный К выходу К выходу К выходу правого фронтального динамика Серый правого тылового динамика Фиолетовый Черный правого тылового динамика Фиолетовый Ai NET разъем Соедините его с выходным или входным разъемом другого устройства чейнджера компакт дисков эквалайзера POD адаптера и т п оборудованного шиной AI NET 2 В случае подсоединения iPOD плеера вам необходимо приобрести дополнительно интерфейсный адаптер КСА 4201 За более подробной информацией обратитесь к инструкции по эксплуатации KCA 420L Разъем для подключения интерфейсного блока дистанционного Для подсоединения к интерфейсному блоку дистанционного управления управления Патрон плавкого предохранителя 10 А Выходные RCA разъемы тылового канала Красный правый белый левый 51
