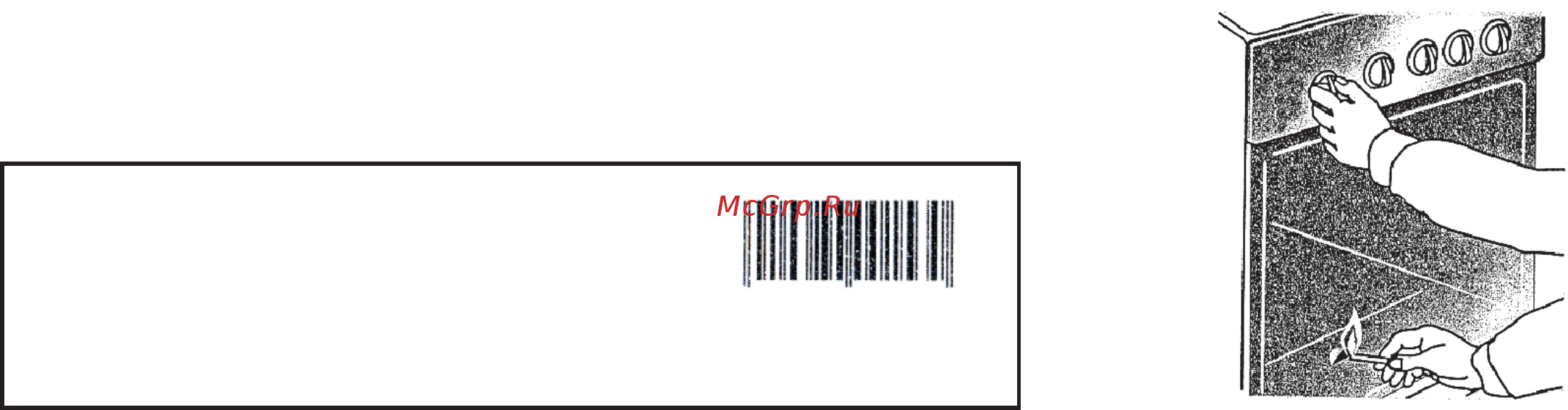

17 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Плита газовая бытовая четырехгорелочная ПГ4 1465 соответствует ТУ 4858 001 1 217828862011 Плиты газовые бытовые ПГ4 1465 тип AG ВО РО ДО ПГ2 1267 тип СО ПГ4 1469 тип АМО АУО ПГ 1 1120 ОЧАГ тип ПУв и признана годной для эксплуатации Штамп ОТК ПРИМЕЧАНИЕ Форму заполняет предприятие изготовитель изделия а Дтя разжигания духовки плита с обычным краном духовки без устройст ва контроля пламени необходимо нажать и повернуть ручку крана против хода часовой стрелки до совмещения метки со знаком на панели означающим что кран открыт максимально Не рекомендуется устанавливать ручку в диапазоне от положения закрыто до тах пла мя в котором нестабильно и может погаснуть одновременно с поворотом ручки крана поднести горящую спичку к запальному отвер стию рис 10 убедиться визуально через отверстия в дне духовки что горелка зажжена Если горелка не зажглась повторить розжиг Терморегулятор с устройством предохранительным ТУП духовки ТУП это кран который задает необходимый режим ав томатически поддерживает заданную температуру при работе горелки и прекращает подачу газа в случае погасания горелки б Духовка управляется ТУПом без кнопки ПУ или краном с устройством контроля пламени горелки духовки Зажигание горелки Нажмите и поверните ручку крана с автоматикой кон троля пламени крана горелки духовки против часовой стрелРис Ю ки в положение птах Поднесите спичку к запальнику и одновременно на жмите ручку крана гсрелки духовки до упора После того как горелка загорится ручку необходи мо держать нажатой 15 сек для срабатывания предохранительного устройства Плавно отпустите ручку и убедитесь что пламя не погасло Для стабилизации пламени рекомендуется дать поработать духовке 2 3 мин с открытой дверцей Если горелка погасла по любой причине необходимо закрыть устройство настройки кран и предпринять попытку повторного зажигания не ранее чем через 1 мин Перед каждой последующей попыткой зажигания необходимо открыть дверцу духовки в Духовка управляется ТУПом с кнопкой ПУ Зажигание горелки Открыв дверцу нажмите и поверните ручку ТУПа в положение тах Поднесите зажженную спичку к окну запальника и одновременно нажмите до упора кноп ку ПУ Для срабатывания устройства кнопку необходимо удерживать в течение не более 15сек Отпустите кнопку и убедитесь что пламя не погасло горение устойчивое Оставьте дверцу духовки на 2 3 мин открытой после чего аккурат но закройте Если горел ка погасла поверните ручку в положение закрыто и подождав 1 минуту повторите зажигание В некоторых плитах кнопка отсутствует она совмещена с ручкой ГУПа 8 3 Подсветка духовки Для визуального наблюдения за выпечкой и жареньем при закрытой дверце духовки следует пользоваться подсветкой духовки Включение и выключение лампы духовки осуществляется кнопкой подсветки расположен ной на панели управления Для замены лампы освещения необходимо отключить плиту от сети открыть дверцу духовки духовка должна быть холодной отвернуть стеклянный колпачок лампы подсветки расположенный в верхнем левом углу духового шкафа вращением против часовой стрелки 20 13
