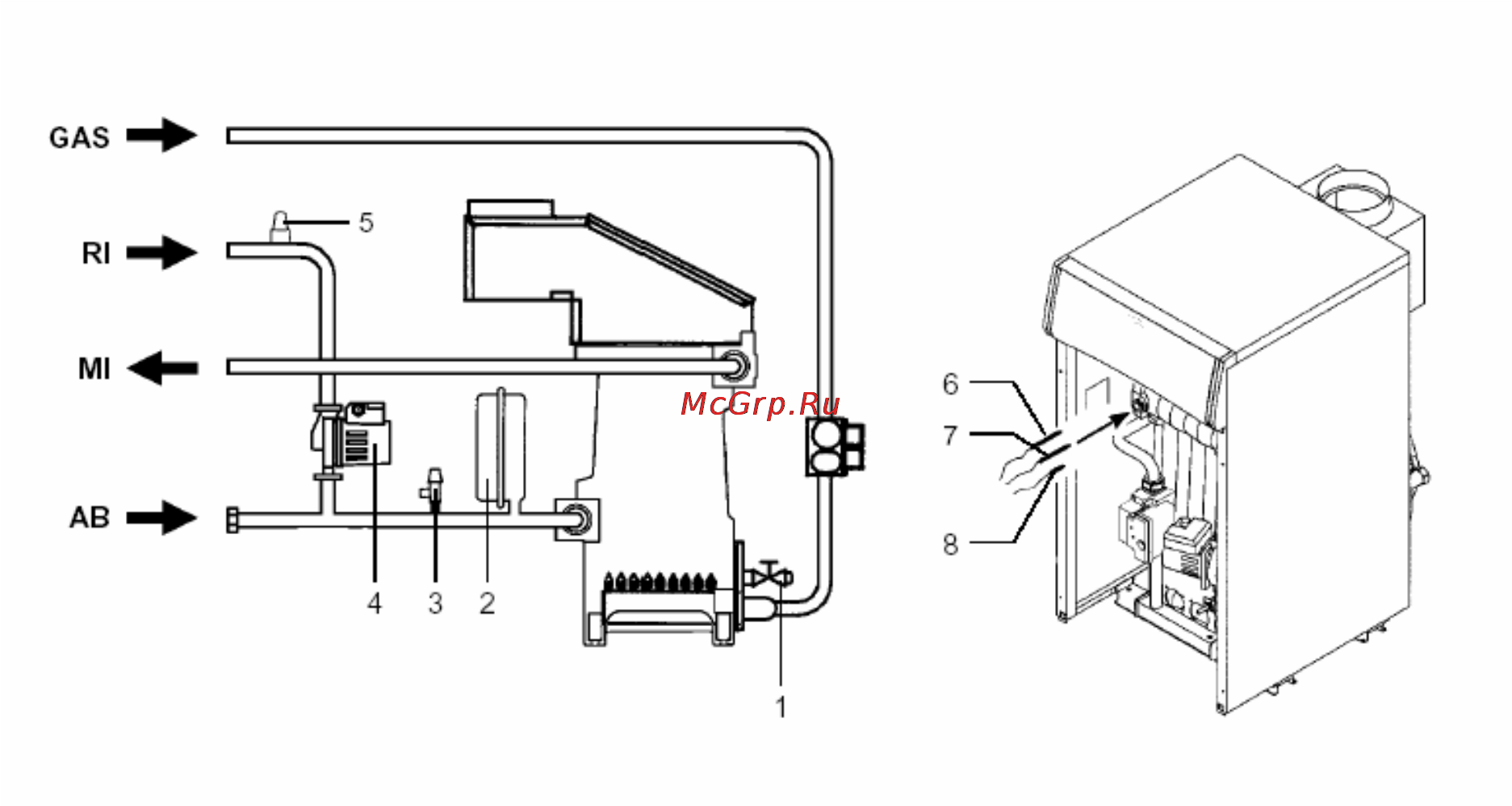

ГИДРАВЛИЧЕСКАЯ СХЕМА
UNOBLOC G PV 24 RI и GPV 31 RI
MI - Подача теплоносителя в систему
RI - Возврат
AB - Подключение бойлера косвенного нагрева
GAS - Подача газа
1 – Кран слива
2 – Расширительный бак
3 – ɋɛɪɨɫɧɨɣклапан
4 – Циркуляционныйɧасос
5 – Прессостат
6 – Датчикɬермостата системы отопления
7 – Датчик температуры отопления
8 – Датчик аварийного термостата
