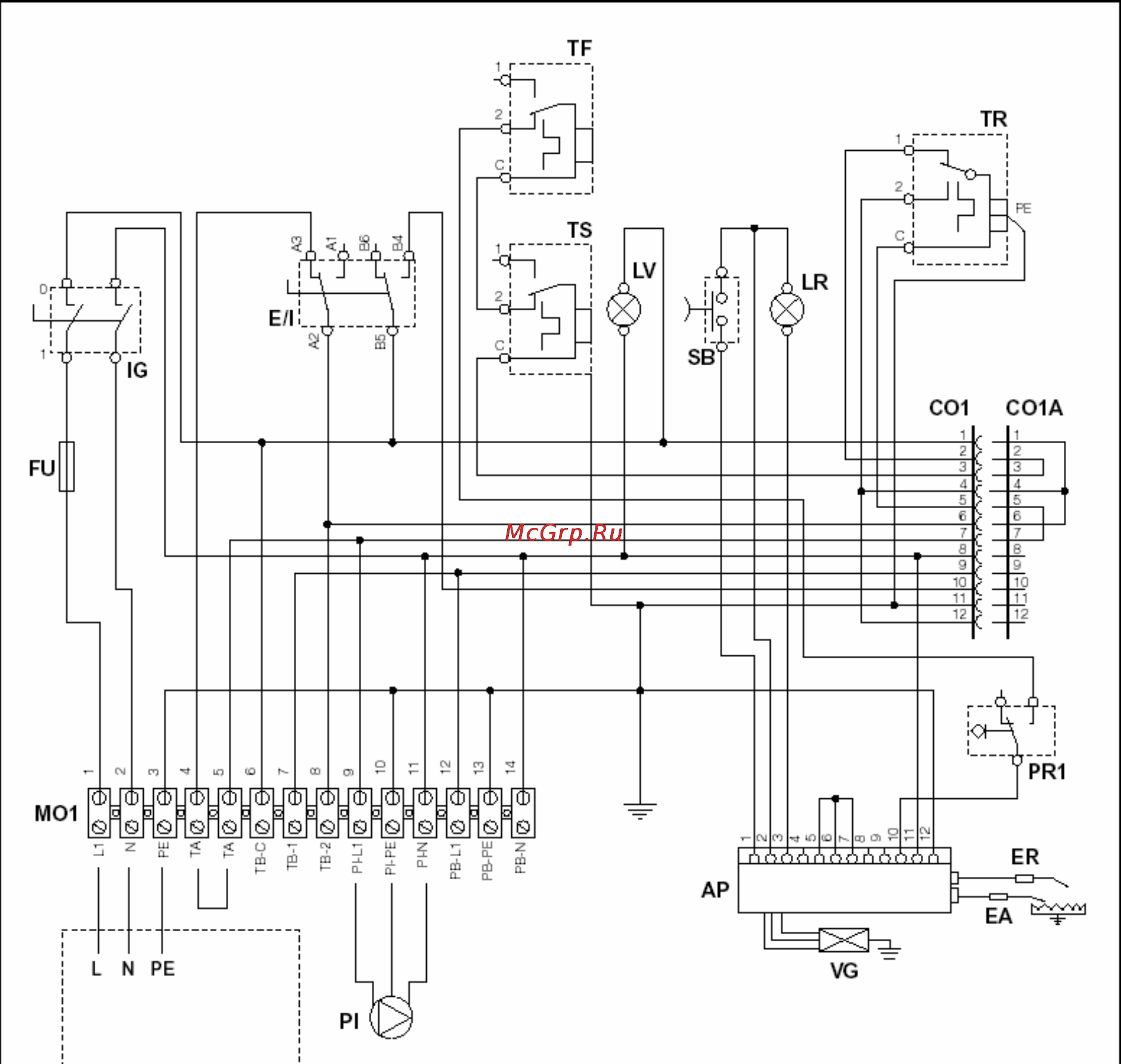

ФУНКЦИОНАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

UNOBLOC G PV 24 RI и GPV 31 RI

IG – ȼыключательɷɥɟɤɬɪɨɩɢɬɚɧɢɹ

FU - Предохранитель (6,3 A)

E/I – Селектор Лето/Зима

TF – Термостат температуры дымаɬɹɝɢ

TS – Аварийный термостатɩɪɟɞɟɥɶɧɨɣɬɟɦɩɟɪɚɬɭɪɵ

(110°C 0/-6) (*)

LV – Индикатор электроснабжения

SB – Кнопка снятия блокировки горелки

LR – Индикатор блокировки горелки

TR – Термостат регулировки температуры воды в котле (33-82°C ±3) (*)

(*) сертифицирован

CO1/CO1A – соединительные разъемы (12 контактов)
