LV – Индикатор электроснабжения

SB – Кнопка снятия блокировки горелки

LR – Индикатор блокировки горелки

TR – Термостат регулировки температуры воды в котле (33-82°C ±3) (*)

(*) сертифицирован

CO1/CO1A – соединительные разъемы (12 контактов)

AP – Блок розжига и контроля пламени

ER – Электрод ɤɨɧɬɪɨɥɹ пламени

EA – Электрод розжига

VG – Газовый клапан

PI – ɐɢɪɤɭɥɹɰɢɨɧɧɵɣɧасос (устанавливается дополнительно монтажником)

MO1- Клеммная коробка

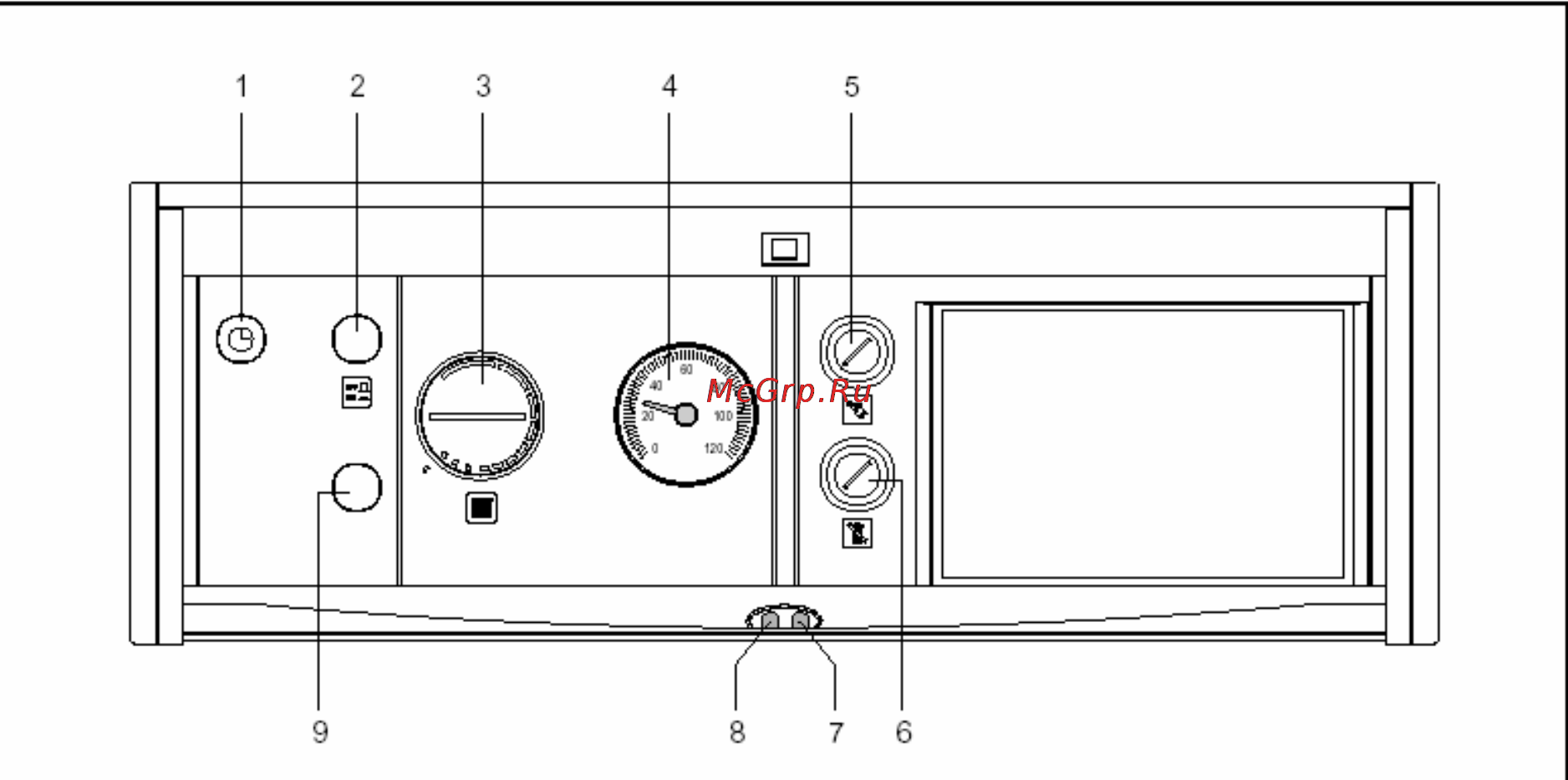

ПАНЕЛЬ УПРАВЛЕНИЯ

1 – Селектор Лето / Зима (*)

2 – ȼыключательɷɥɟɤɬɪɨɩɢɬɚɧɢɹ

OFF Выключен

ON Включен

3 – Термостат котла

Позволяет задавать температуру воды в котле.

4 – Термометр котла

Показывает температуру воды на отопление.

5 – Ручная ɪɚɡɛɥɨɤɢɪɨɜɤɚ аварийного термостатаɩɟɪɟɝɪɟɜɚ

Позволяет перезапустить котел после включения аварийного термостата.

Находится под защитным съемным колпачком.

6 – Ручная ɪɚɡɛɥɨɤɢɪɨɜɤɚ термостата температуры дымаɬɹɝɢ

Позволяет перезапустить котел

после ɫɪɚɛɚɬɵɜɚɧɢɹ термостата ɬɹɝɢ.
