IM2020
8
4. Гарантийный талон – 1 шт.
5. Упаковка - 1 шт.
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной стене.
2. Стена, на которой устанавливается электрический водонагреватель,
должна выдерживать, как минимум, двойной вес водонагревателя, полностью
заполненного водой, на стене должны отсутствовать трещины и другие
повреждения. В противном случае необходимо принять меры для усиления
крепления или установить водонагреватель на специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако, для снижения потерь тепла в
трубопроводах место установки водонагревателя должно находиться, как
можно ближе к месту использования горячей воды.
4. При определении местоположения водонагревателя следует обеспечить
свободный доступ к нему из расчёта не менее 60 см между нижней частью
водонагревателя и полом, а также не менее 10 см между верхней частью и
потолком. Это даст возможность максимально удобно обслуживать и
регулировать водонагреватель при необходимости.
ВНИМАНИЕ!
Водонагреватель должен быть установлен на вертикальную стену строго в
вертикальном положении. Установка прибора в любом другом положении или
перекос относительно вертикали неизбежно приведет к выходу
водонагревателя из строя, созданию аварийной обстановки и
рассматривается производителем как негарантийный случай.
Монтаж водонагревателя
ПРИМЕЧАНИЕ!
Электрический водонагреватель нельзя крепить на стене до того, как вы
убедитесь, что кронштейн установлен надёжно и прочно. В противном случае
электрический водонагреватель может упасть со стены, что может привести к
его повреждению и даже к серьёзным происшествиям с причинением вреда
здоровью и получением травм.

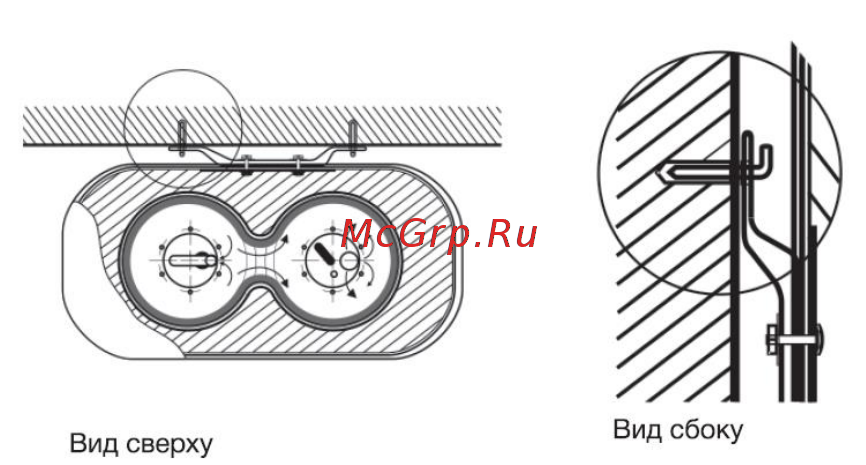

Рисунок 3 Рисунок 4
После того, как вы выбрали правильное место установки водонагревателя,
определите точки для отверстий под крепеж (определяются в соответствии со
