Dell G317-7619 Инструкция по эксплуатации онлайн [86/131] 565168
![Dell G315-7169 Инструкция по эксплуатации онлайн [86/131] 565162](/views2/1732013/page86/bg56.png)

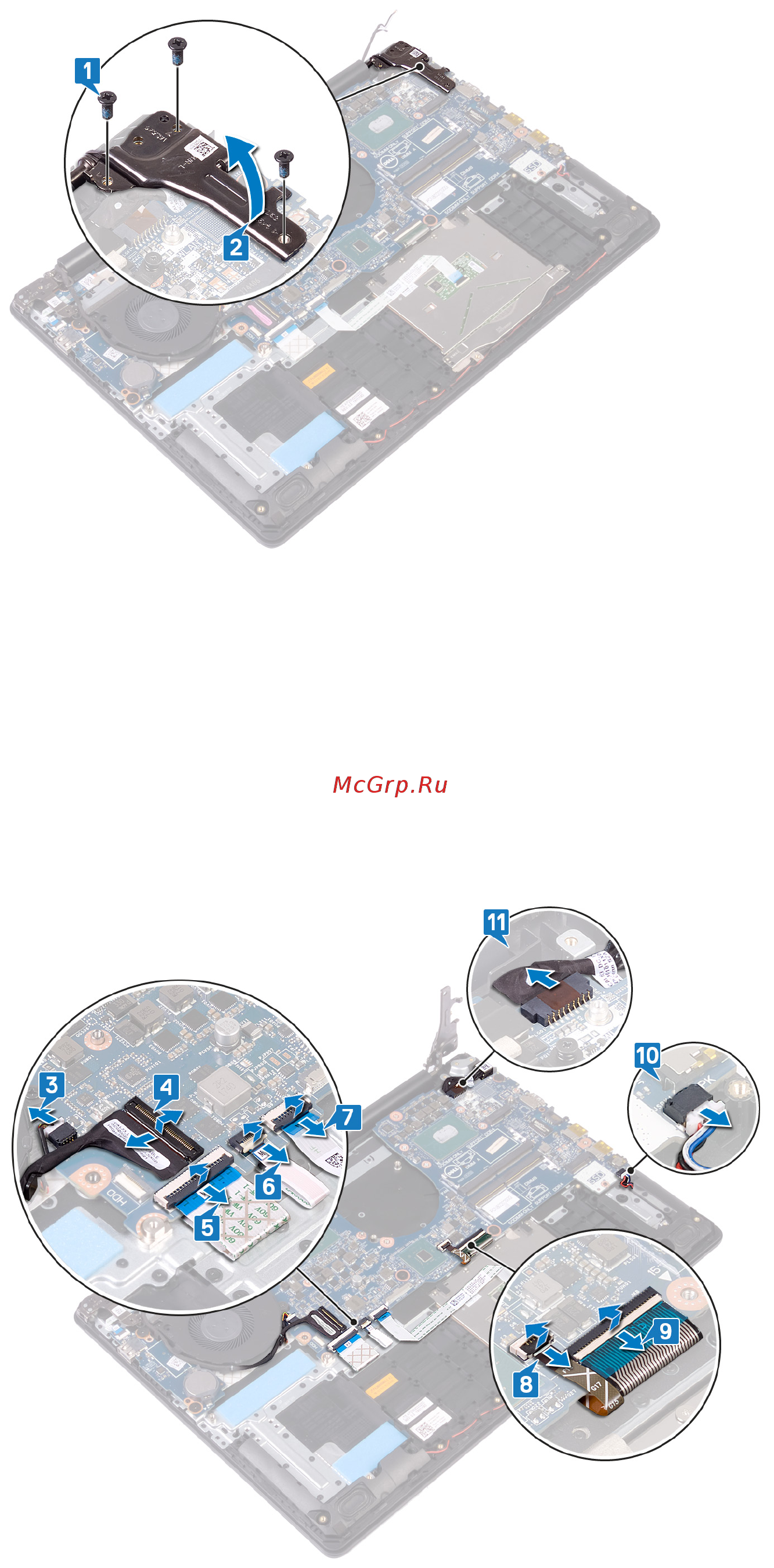

3 Отсоедините кабель вентилятора графической платы.
4 Откройте защелку и отсоедините кабель дисплея в сборе.
5 Откройте защелку и отсоедините кабель жесткого диска.
6 Откройте защелку и отсоедините кабель платы ввода-вывода.
7 Откройте защелку и отсоедините кабель считывателя отпечатков пальцев.
8 Откройте защелку и отсоедините кабель сенсорной панели.
9 Откройте защелку и отсоедините кабель подсветки клавиатуры.
10 Откройте защелку и отсоедините кабель клавиатуры.
11 Отсоедините кабель динамика.
12 Отсоедините кабель порта адаптера питания.
Извлечение системной платы 65
