Dell Vostro 5568-7226 Инструкция по эксплуатации онлайн [10/79] 565194
![Dell Vostro 5568-7226 Инструкция по эксплуатации онлайн [10/79] 565194](/views2/1732049/page10/bga.png)

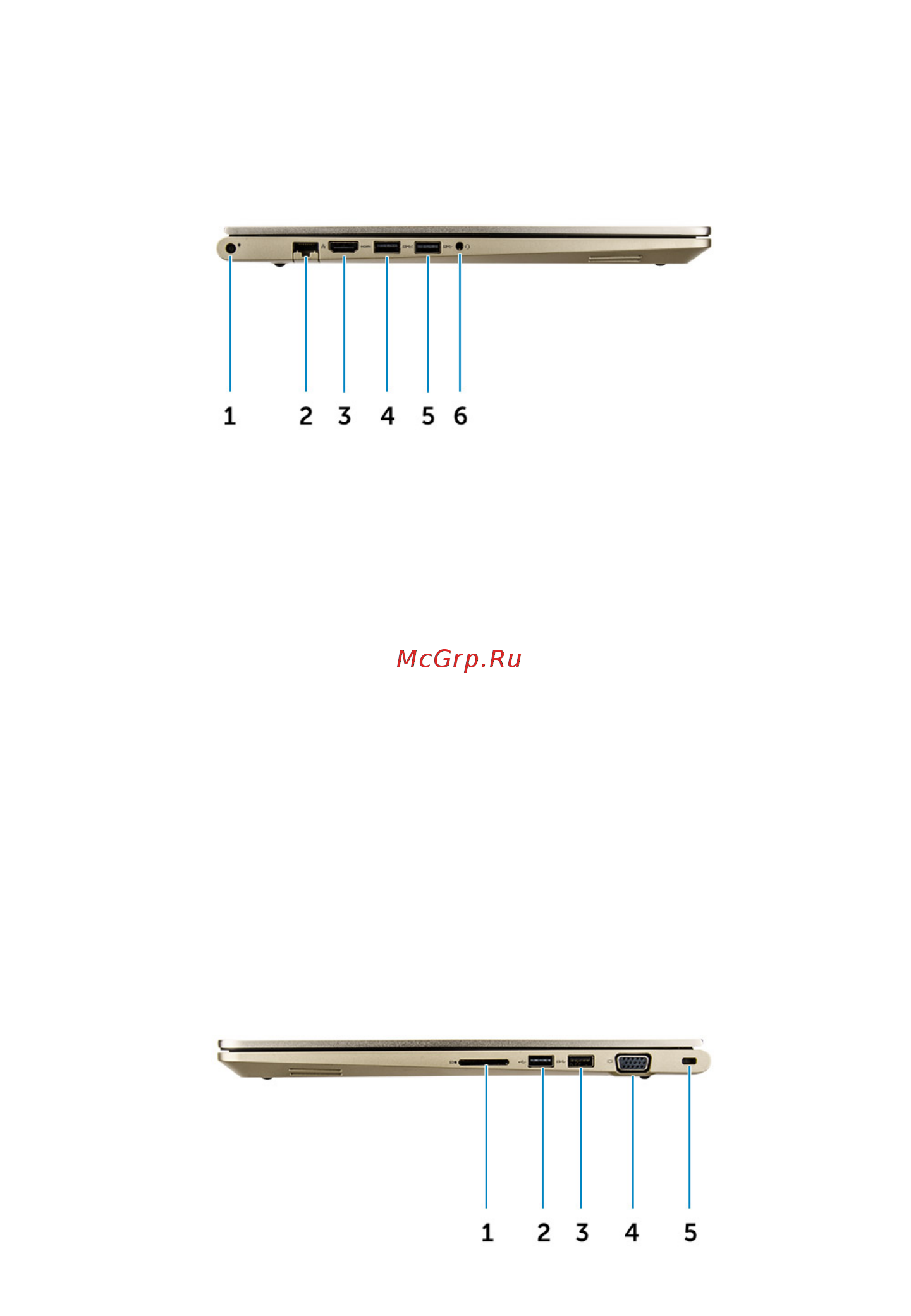

Рисунок 2. Вид слева
1 Разъем питания
2 Сетевой разъем
3 Разъем HDMI
4 Разъем USB 3.0 с функцией PowerShare
5 Разъем USB 3.0
6 Разъем гарнитуры
Рисунок 3. Вид справа
1 Устройство чтения карт памяти
2 Разъем USB 2.0
3 Разъем USB 3.0
4 Разъем VGA
5 Гнездо защитного кабеля
10 Обзор изделия
