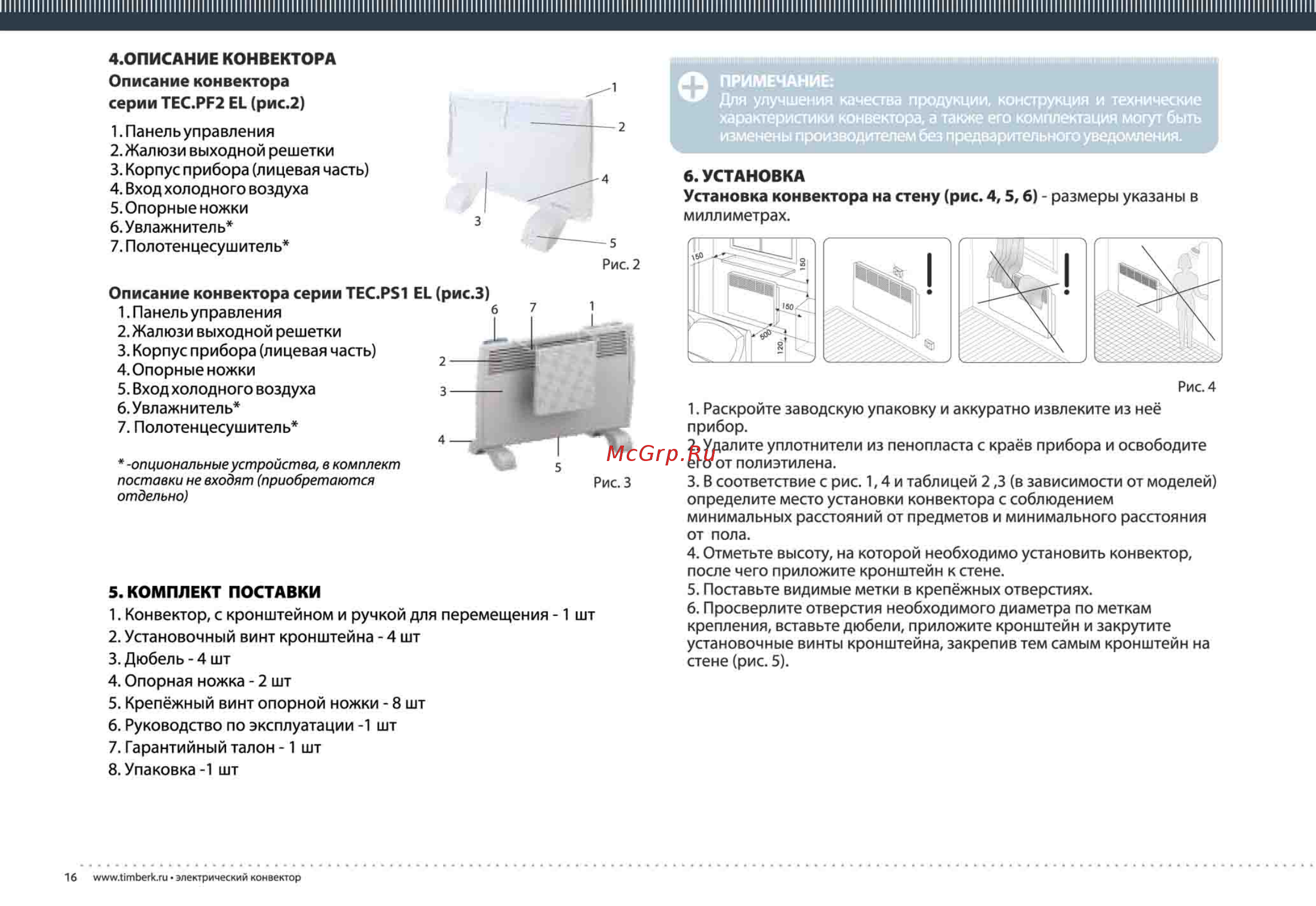

4 ОПИСАНИЕ КОНВЕКТОРА Описание конвектора серии ТЕС РЕ2 Е1 рис 2 О 1 Панельуправления 2 Жалюзи выходной решетки 3 Корпус прибора лицевая часть 4 Вход холодного воздуха 5 Опорные ножки 6 Увлажнитель 7 Полотенцесушитель ПРИМЕЧАНИЕ Для улучшения качества продукции конструкция и технические характеристики конвектора а также его комплектация могут быть изменены производителем без предварительного уведомления 6 УСТАНОВКА Установка конвектора на стену рис 4 5 6 размеры указаны в миллиметрах Рис 2 Описание конвектора серии ТЕС Р51 ЕЬ рис З 1 Панельуправления 2 Жалюзи выходной решетки 3 Корпус прибора лицевая часть 2 4 Опорные ножки 5 Вход холодного воздуха з 6 Увлажнитель 7 Полотенцесушитель опциональные устройства в комплект поставки не входят приобретаются отдельно Рис 4 5 5 КОМПЛЕКТ ПОСТАВКИ 1 Конвектор с кронштейном и ручкой для перемещения 1 шт 2 Установочный винт кронштейна 4 шт 3 Дюбель 4 шт 4 Опорная ножка 2 шт 5 Крепёжный винт опорной ножки 8 шт 6 Руководство по эксплуатации 1 шт 7 Гарантийный талон 1 шт 8 Упаковка 1 шт Рис 3 1 Раскройте заводскую упаковку и аккуратно извлеките из неё прибор 2 Удалите уплотнители из пенопласта с краёв прибора и освободите его от полиэтилена 3 В соответствие с рис 1 4 и таблицей 2 3 в зависимости от моделей определите место установки конвектора с соблюдением минимальных расстояний от предметов и минимального расстояния от пола 4 Отметьте высоту на которой необходимо установить конвектор после чего приложите кронштейн к стене 5 Поставьте видимые метки в крепёжных отверстиях 6 Просверлите отверстия необходимого диаметра по меткам крепления вставьте дюбели приложите кронштейн и закрутите установочные винты кронштейна закрепив тем самым кронштейн на стене рис 5
