7. VODOVODNÁ INŠTALÁCIA

Ohrievač je určený pre prietokový (beztlakový) systém zapojenia. Tento systém umožňuje odber vody len z

jedného miesta. Zapojenie je potrebné vykonať podľa obrázku pre zapojenie na vodovodnú sieť. Pre

prietokový systém zapojenia je nutné použiť na to určené miešacie batérie. Prítok a odtok vody je na

rúrkach ohrievača farebne označený. Prítok studenej vody je označený modrou, odtok teplej vody červenou

farbou. Na prítokovú rúrku pred miešaciu batériu je potrebné pripojiť spätný ventil, ktorý zabraňuje výtoku

vody z kotla pri nedostatku vody v sieti.

V prípade, že tlak vody vo vodovodnej sieti presahuje 5 barov, musí sa pred miešaciu batériu umiestniť ešte

redukčný ventil.

Pri výbere prietokovej batérie venujte zvláštnu pozornosť údajom výrobcu o znížení tlaku v dôsledku

odporu, ktorý nastane pri prietoku vody miešacou batériou. Pri úplne otvorenom výtokovom ventile nesmie

presahovať 0,2 baru. Na výtokovú rúrku miešacej batérie nesmie byť zapojené žiadne zariadenie na vodný

pohon alebo vodný rozprašovač, ktorý by mohol spôsobiť zvýšenie tlaku v kotle ohrievača. Pri nedodržaní

uvedených návodov môže dôjsť k poškodeniu ohrievača.

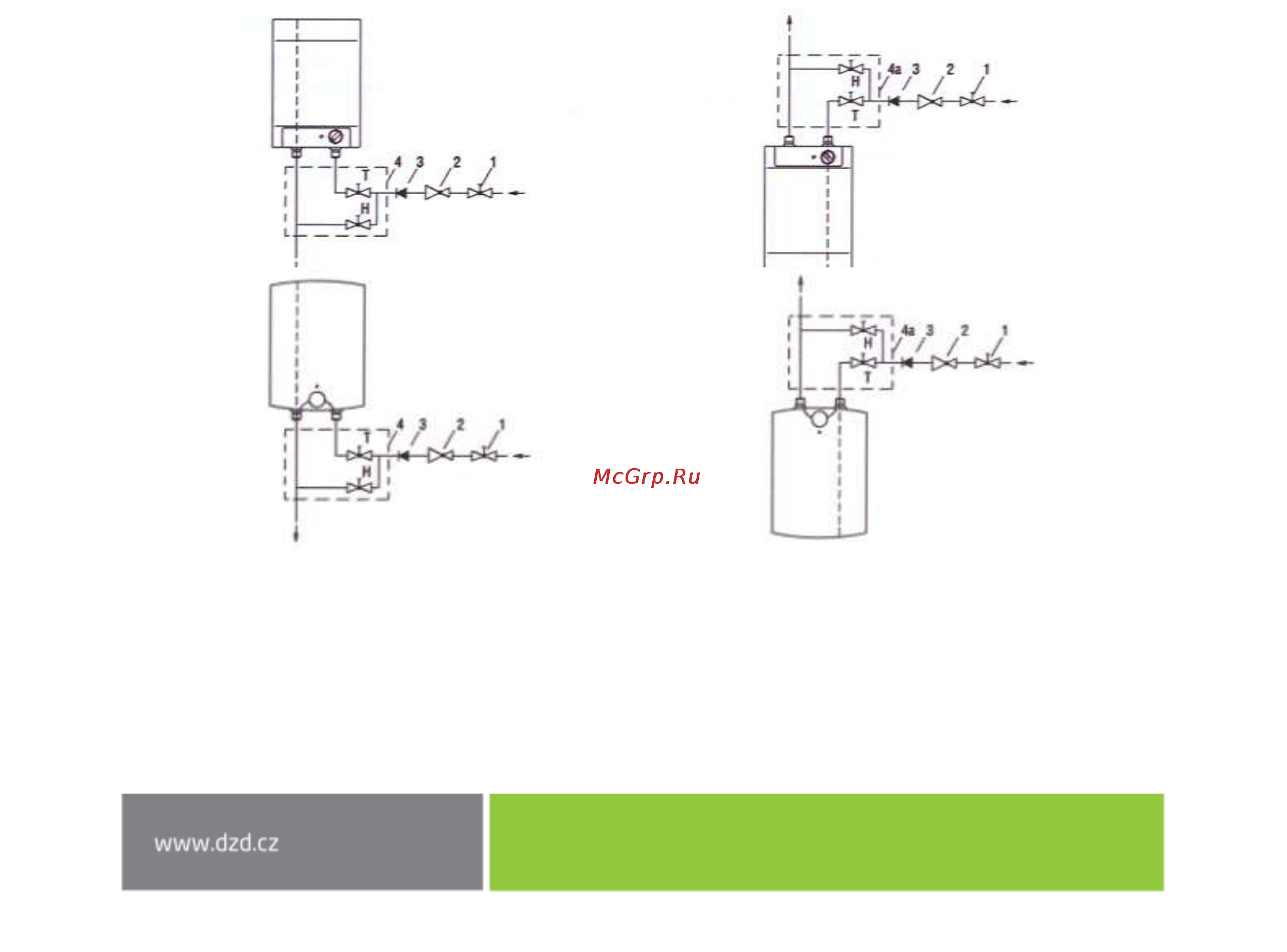

Prevedenie nad odberné miesto Prevedenie pod odberné miesto

Legenda:

1 –

Uzatvárací ventil

2 – Redukčný ventil

3 – Spätný ventil H – Studená voda

4, 4a – Prietoková miešacia batéria T – Teplá voda

BTO 5 UP

BTO 10 UP

BTO 5 IN

BTO 10 IN
