- 45 -

На приточную трубку перед смесителем необходимо установить обратный клапан, который

предотвращает отток воды из котла при недостатке воды в сети.

Если давление воды в водопроводной сети превышает 5 бар, перед смесителем необходимо

установить еще и редукционный клапан.

При выборе смесителя уделяйте особое внимание информации производителя о снижении давления

вследствие сопротивления протоку воды через смеситель. При полностью открытом сливном

клапане оно не должно превышать 0,2 бар. К выпускной трубке смесителя нельзя подключать

никаких устройств с водяным приводом или распылитель воды, которые могли бы вызвать

повышение давления в котле водонагревателя. При несоблюдении этих инструкций возможно

повреждение водонагревателя.

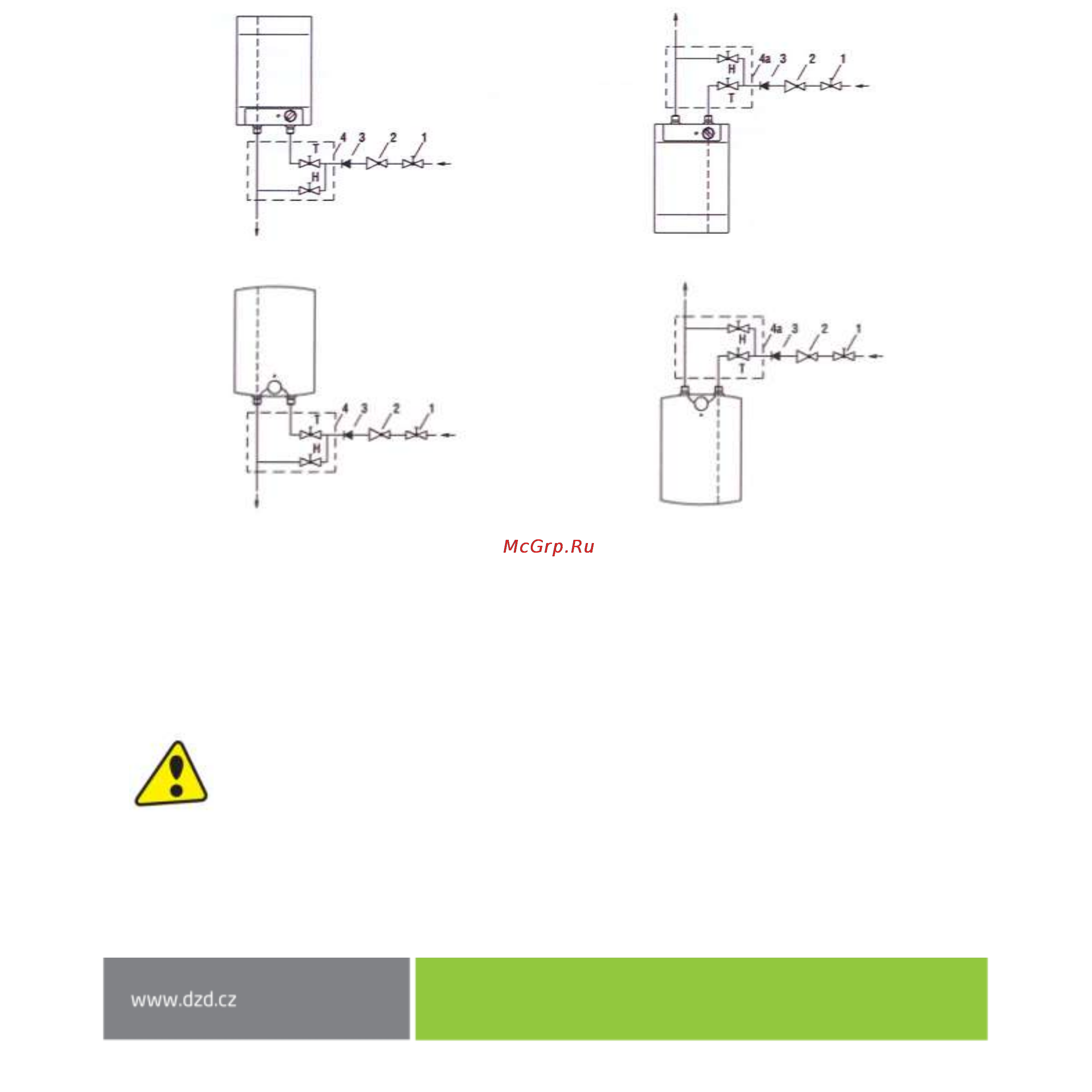

Исполнение над точкой отбора Исполнение под точкой отбора

Пояснительный текст:

1 – Запорный клапан

2 – Редукционный клапан

3 – Обратный клапан Н - Холодная вода

4, 4a – Проточный смеситель Т – Горячая вода

Согласно п. 7.12.8 СТБ IEC 60335-1 в инструкциях для приборов, присоединяемых к

сетям водоснабжения с помощью съемных шлангов, должно быть указано, что

необходимо использовать новые шланги, поставляемые с прибором, а повторное

использование старых шлангов не допускается.

Перед подключением к электрической сети всегда следует наполнить водой

водонагреватель.

BTO 5 UP

BTO 10 UP

BTO 5 IN

BTO 10 IN
