5 Разъем USB 2.0 панели Skype (для датчика
движения)
6 Разъем USB 2.0 панели Skype (для аудиосигналов)
7 Концентратор контроллера платформы (PCH)
8 Гнездо для карты M.2 Wi-Fi
9 Плата кнопки питания
10 Разъем питания панели Skype
11 Разъем модуля видеозаписи (подключен к карте
видеозаписи)
12 Разъем DisplayPort
®
панели Skype
13 Отсек для твердотельного диска M.2 14 Гнездо модуля памяти (DIMM1)
15 Гнездо модуля памяти (DIMM2)

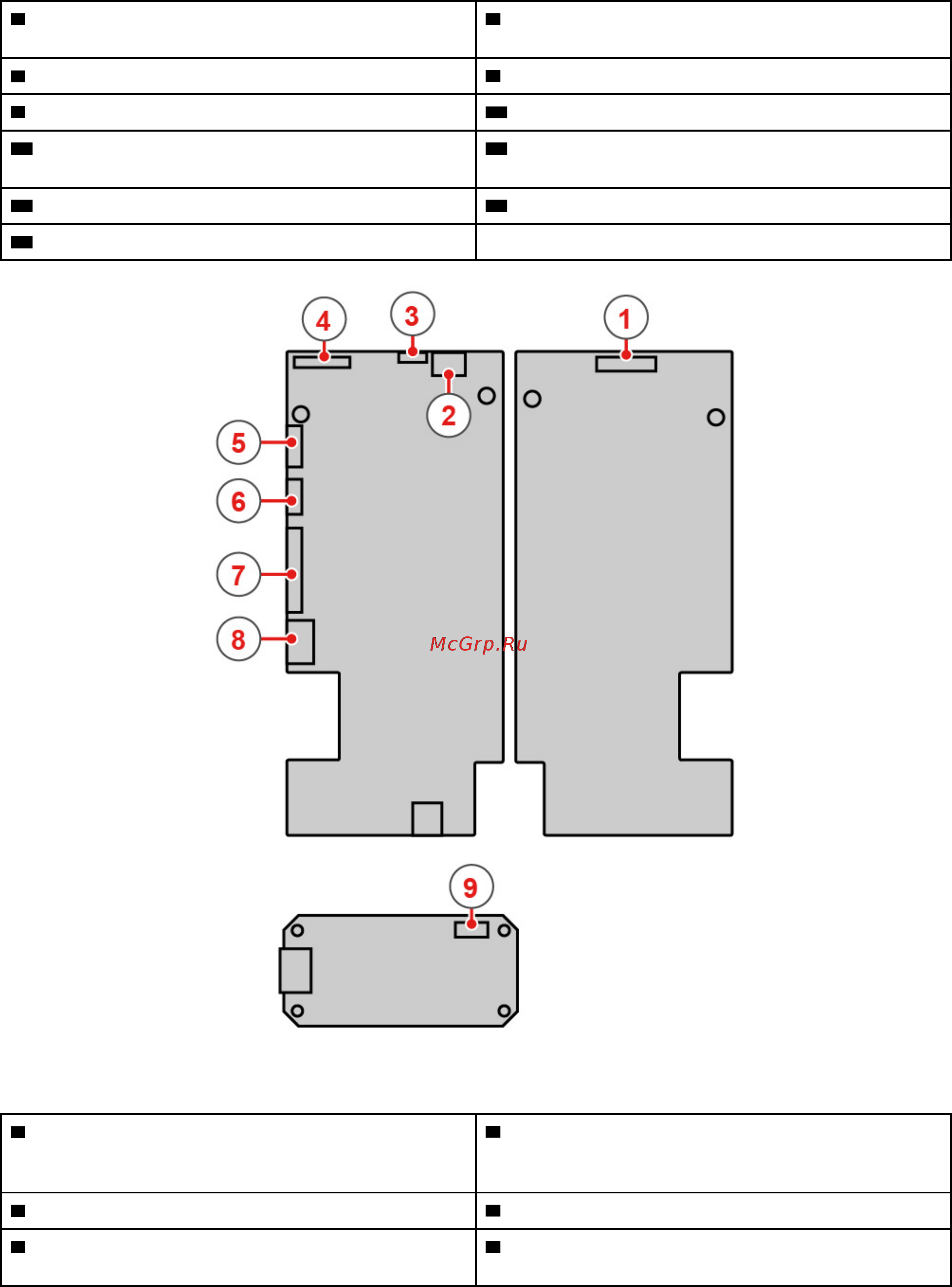

Рис. 5. Панель Skype и карта видеозаписи
1 Разъем 3-в-1 (подключается к встроенным
микрофонам, панели светодиодных индикаторов и
датчику движения)
2 Разъем внутреннего динамика
3 Сенсорный разъем 4 Встроенный разъем DisplayPort
5 Разъем USB 2.0 (для аудиосигналов и датчика
движения)
6 Разъем I
2
C
6 Руководство пользователя и руководство по обслуживанию оборудования Hub 500
