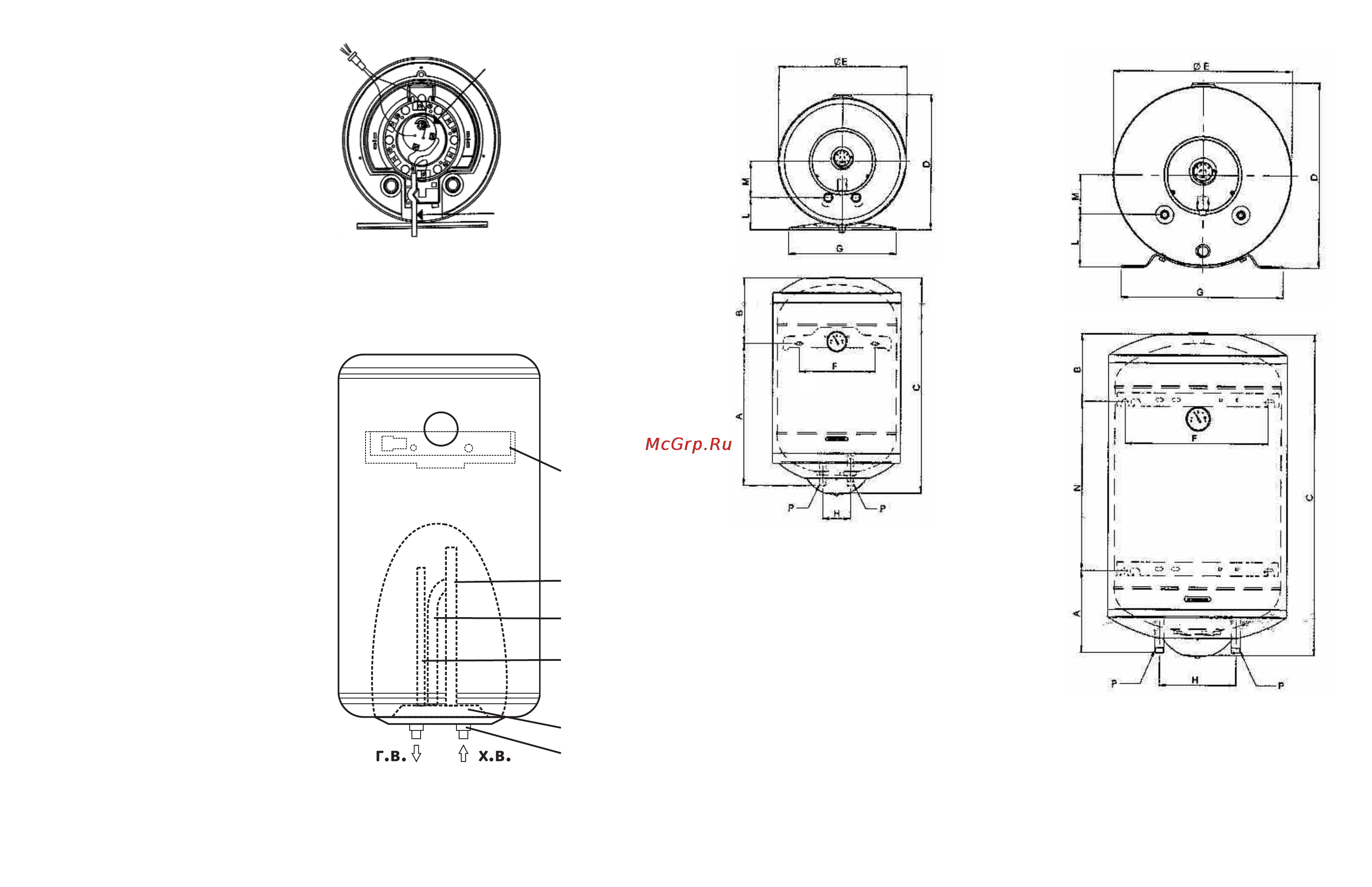

Габаритные и монтажные размеры
7
USR 80"120
USR 150"200
Общее
Электрический емкостной водонагреватель рассчитан на
работу при давлении до 7 бар, дает возможность
бесступенчатого задания температуры от 20°C до 73°С и
предназначен для обеспечения горячей водой одной или
нескольких точек отбора.
Эксплуатация
С помощью терморегулятора, расположенного на нижней
панели, можно бесступенчато задавать температуру нагре"
ва воды, что позволяет точно подобрать параметры нагрева
в соответствии с вашими потребностями. По возможности
рекомендуется производить нагрева до температуры не бо"
лее 60°С, т.к. при этой температуре теплопотери сравни"
тельно невелики, что позволяет экономить электроэнер"
гию. Во время работы нагревательного элемента горит лам"
почка"индикатор нагрева. При большом содержании в воде
солей жесткости и агрессивных веществ рекомендуется
снижать температуру нагрева, чтобы свести к минимуму от"
ложения кальция и коррозию, а также поставить соответст"
вующие фильтры. Если в зимнее время водонагреватель не
будет использоваться в течении длительного времени, то
мы рекомендуем на этот период установить терморегулятор
в крайнее левое положение, что позволит при минималь"
ном потреблении электроэнергии поддерживать минималь"
ную температуру воды в водонагревателе и предотвратить
ее замерзание.
Указания по безопасности
"Монтаж водонагревателя, первый ввод в эксплуатацию и
его техобслуживание должны проводиться квалифициро"
ванным специалистом в соответствии с указаниями инст"
рукции по монтажу.
"Водонагревателем можно начинать пользоваться только
после того, как он был правильно установлен. Кроме того,
нагреватель должен находиться в безупречном техничес"
ком состоянии!
"Водонагреватель можно устанавливать только в отаплива"
емом помещении!
"Водонагреватель можно вводить в эксплуатацию только
после того, как он был наполнен водой!
"Ни в коем случае нельзя изменять конструкцию прибора.
"Никогда не открывайте водонагреватель, пока с него не
будет снято напряжение!
"Водонагреватель обязательно должен быть заземлен!
Конструкция
Поз. Обозначение
1 Сетевой кабель
2 Лампочка"индиватор нагрева
3 Температурный регулятор с защитным температурным ограничителем
1
2
3
1
2
3
4
5
Поз. Обозначение
1 Изолирующая муфта
2 Магниевый анод
3 Нагревательный элемент
4 Защитная трубка с термодатчиком
5 Уплотнительная прокладка
6 Монтажный кронштейн
6
2
