6
МОНТАЖ
При монтаже следует соблюдать:
# предписания законодателя конкретной страны и местного
предприятия по электро# и водоснабжению
# технические данные прибора
Место установки:
# водонагреватель должен быть установлен строго вертика#
льно в закрытом отапливаемом помещении, в легкодоступ#
ном для монтажа, обслуживания и ремонта месте
# проверьте, чтобы несущая стена смогла выдержать вес во#
донагревателя с водой
# во избежание потерь тепла расстояние от водонагревате#
ля до точки отбора должно быть как можно меньше
# давление в водопроводной сети не должно превышать 7
бар.
Установка водонагревателя:
# Водонагреватели имеют одну (USR 80...120) или две (USR
150...200) монтажные планки. Каждая планка навешивает#
ся на два крюка в форме буквы L диаметром не менее 6 мм
(не входят в комплект поставки. Навесте водонагреватель,
используя монтажный шаблон. Соблюдайте направление
фиксации # насечка всегда в нижнем положении.
# Перед водонагревателем обязательно должна быть смон#
тирована рекомендованная Unitherm группа безопасности
(группа безопасности не входит в комплект поставки и
должна приобретаться отдельно). Если давление в водо#
проводе превышает 7 бар, то необходим также редуктор
давления. Между водонагревателем и группой безопаснос#
ти не должно находиться запорного вентиля. При монтаже
следуйте приведенной схеме. Предусмотрите воронку или
шланг для стекания воды из группы безопасности. В общей
сложности при каждом нагреве из группы безопасности
вытекает примерно 3% объема водонагревателя.
# Произведите подсоединение к трубопроводам холодной и
горячей воды. Штуцер холодной воды обозначен на
водонагревателе синим цветом, штуцер горячей воды –
красным цветом.

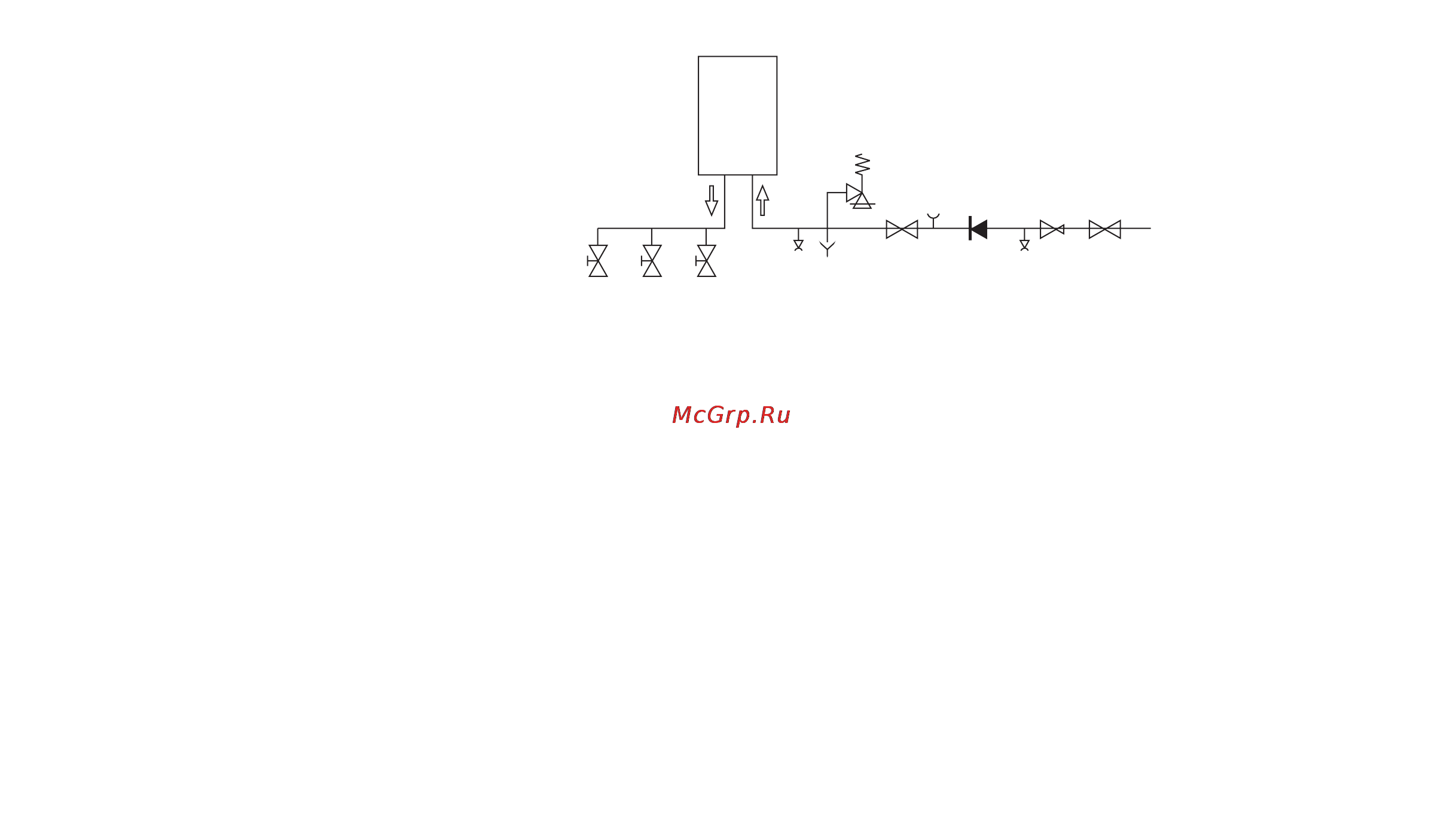

Поз. Обозначение
1 Точки водоразбора
2 Сливной вентиль
3 Предохранительный клапан
4 Запорный вентиль
5 Обратный клапан
6 Редуктор давления
2
3
4564
1
3
Тип USR 50 H USR 80 H USR 100 H USR 120 H USR 150 H USR 200 H
Артикул 311 211 311 212 311 213 311 215 311 214 311 216
Номинальная емкость л 50 80 100 120 150 200
Мощность кВт 1,2 1,2 1,2 1,2 2 2
Макс. рабочее давление бар 888888
Время нагрева воды мин.
146 233 292 350 263 350
от 10
°
С до 60
°
С(
Δ
t
хв
=50
°
С)
Установка температуры
°
С 20–75 20–75 20–75 20–75 20–75 20–75
Габаритные
(высота) В мм 450 450 450 450 570 570
размеры
(ширина) Ш мм 538 758 908 1058 1024 1294
(глубина) Г мм 481 481 481 481 570 570
Монтажные Ш
г
мм 184 294 369 444 256 256
размеры Ш
х
мм 234 344 419 494 256 256
А мм 120 120 120 120 450 450
Г
хг
мм 245 245 245 245
Б мм 165 220 370 520 530 800
В
п
мм 358 358 358 358 480 480
Подключение
R
″
1
/
2
1
/
2
1
/
2
1
/
2
3
/
4
3
/
4
горячей/холодной воды
Номинальное напряжение В ~230 ~230 ~230 ~230 ~230 ~230
Тепловые потери кВт·ч/(24 ч) 0,88 1,23 1,62 1,5 1,5 1,5
Вид защиты IPX4 IPX4 IPX4 IPX4 IPX4 IPX4
Вес без воды кг 15,5 20,5 25,5 29 65,5 71,5
