Alpine CDA-9883 R — интерфейсы подключения для автомобильной аудиосистемы [57/60]

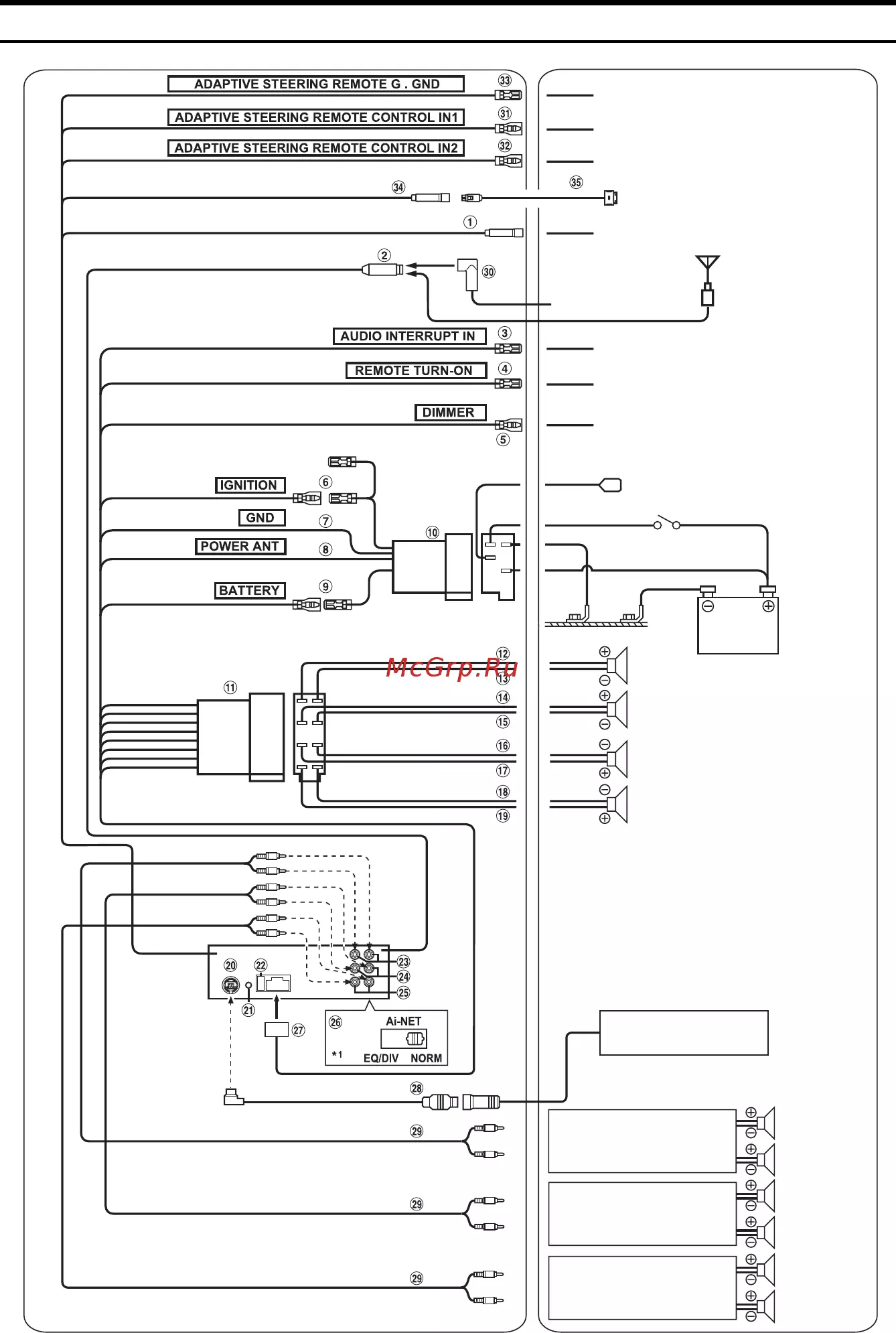

Ф Разъем интерфейса штатного дисплея Черный Вывод сигналов управления на интерфейс штатного дисплея Подсоедините его к интерфейсному блоку штатного дисплея приобретается дополнительно За более подробной информацией обращайтесь к ближайшему дилеру Alpine Гнездо антенны Входной провод аудио прерывателя Розовый Черный Подсоедините этот провод к выходу аудио интерфейса радиотелефона с помощью которого обеспечивается замыкание на массу при получении телефонного вызова Провод дистанционного включения Синий Белый Соедините этот провод с проводом дистанционного включения вашего усилителя мощности или процессора сигналов Провод подсветки дисплея Оранжевый Данный провод можно соединить с проводом подсветки приборов на приборной доске Это позволит вам осуществлять управление подсветкой панели управления вашей системы Провод прерывателя питания Зажигание Красный Подсоединяйте этого провод к свободному разъему блока плавких предохранителей автомобиля или к любому другому неиспользуемому источнику питания обеспечивающему 12 В только при включенном зажигании или положении АСС Провод заземления Черный Подсоедините этот провод к качественному заземлителю на шасси автомобиля Удостоверьтесь что в точке подсоединения провод соприкасается с неокрашенной Провод автоматической антенны Синий Подсоедините этот провод к разъему В вашей автоматической антенны если имеется Этот провод должен использоваться только для управления автоматической антенной автомобиля Не допускается его использование для включения усилителя процессора сигналов и т п Провод питания Желтый Подсоедините этот провод к плюсовой клемме аккумуляторной батареи Разъем питания ISO ISO разъем выход динамика К выходу левого тылового динамика Зеленый К выходу левого тылового динамика Зеленый Черный К выходу левого фронтального динамика Белый К выходу левого фронтального динамика Белый Черный К выходу правого фронтального динамика Серый Черный К выходу правого фронтального динамика Серый К выходу правого тылового динамика Фиолетовый Черный К выходу правого тылового динамика Фиолетовый Ai NET разъем Соедините его с выходным или входным разъемом другого устройства чейнджера компакт дисков эквалайзера и т п оборудованного шиной Ai NET Интерфейсный разъем для подключения штатной системы ДУ на руле Для подсоединения к интерфейсу рулевого пульта ДУ За более подробной информацией обратитесь к ближайшему дилеру Alpine 57
