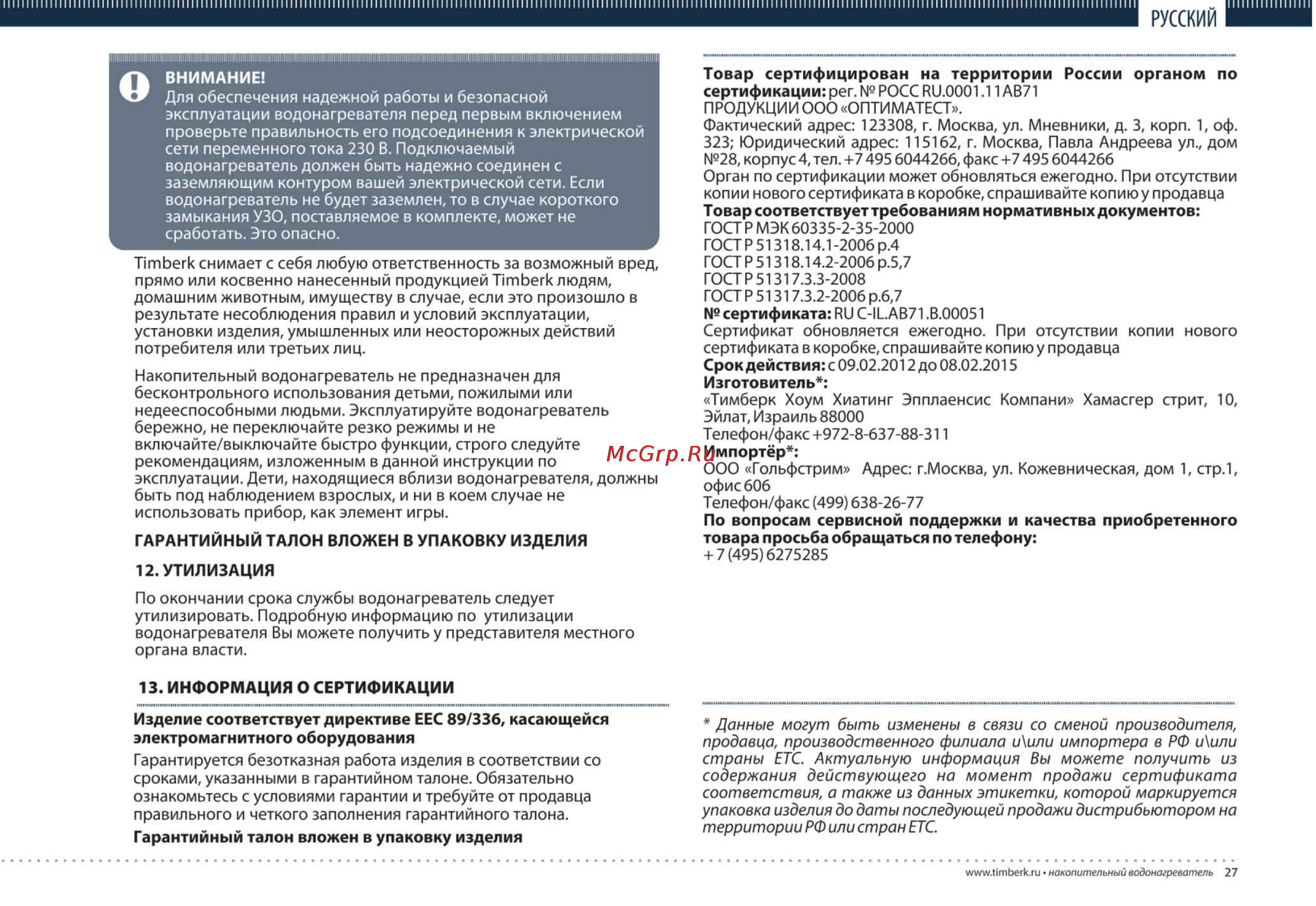

РУССКИЙ И О I I П ГП тп БНИМАНИЕ Для обеспечения надежной работы и безопасной эксплуатации водонагревателя перед первым включением проверьте правильность его подсоединения к электрической сети переменного тока 230 В Подключаемый водонагреватель должен быть надежно соединен с заземляющим контуром вашей электрической сети Если водонагреватель не будет заземлен то в случае короткого замыкания УЗО поставляемое в комплекте может не сработать Это опасно Timberk снимает с себя любую ответственность за возможный вред прямо или косвенно нанесенный продукцией Timberk людям домашним животным имуществу в случае если это произошло в результате несоблюдения правил и условий эксплуатации установки изделия умышленных или неосторожных действий потребителя или третьих лиц Накопительный водонагреватель не предназначен для бесконтрольного использования детьми пожилыми или недееспособными людьми Эксплуатируйте водонагреватель бережно не переключайте резко режимы и не включайте выключайте быстро функции строго следуйте рекомендациям изложенным в данной инструкции по эксплуатации Дети находящиеся вблизи водонагревателя должны быть под наблюдением взрослых и ни в коем случае не использовать прибор как элемент игры ГАРАНТИЙНЫЙ ТАЛОН ВЛОЖЕН В УПАКОВКУ ИЗДЕЛИЯ Товар сертифицирован на территории России органом по сертификации per РОСС RU 0001 11АВ71 ПРОДУКЦИИ ООО ОПТИМАТЕСТ Фактический адрес 123308 г Москва ул Мневники д 3 корп 1 оф 323 Юридический адрес 115162 г Москва Павла Андреева ул дом 28 корпус 4 тел 7 495 6044266 факс 7 495 6044266 Орган по сертификации может обновляться ежегодно При отсутствии копии нового сертификата в коробке спрашивайте копию у продавца Товар соответствуеттребованиям нормативных документов ГОСТ Р МЭК 60335 2 35 2000 ГОСТ Р 51318 14 1 2006 р 4 ГОСТ Р 51318 14 2 2006 р 5 7 ГОСТР 51317 3 3 2008 ГОСТ Р 51317 3 2 2006 р 6 7 сертификата RU C IL AB71 В 00051 Сертификат обновляется ежегодно При отсутствии копии нового сертификата в коробке спрашивайте копию у продавца Срок действия с 09 02 2012 до 08 02 2015 Изготовитель Тимберк Хоум Хиатинг Эпплаенсис Компани Хамасгер стрит 10 Эйлат Израиль 88000 Телефон факс 972 8 637 88 311 Импортёр ООО Гольфстрим Адрес г Москва ул Кожевническая дом 1 стр 1 офис 606 Телефон факс 499 638 26 77 По вопросам сервисной поддержки и качества приобретенного товара просьба обращаться по телефону 7 495 6275285 12 УТИЛИЗАЦИЯ По окончании срока службы водонагреватель следует утилизировать Подробную информацию по утилизации водонагревателя Вы можете получить у представителя местного органа власти 13 ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ Изделие соответствует директиве EEC 89 336 касающейся электромагнитного оборудования Гарантируется безотказная работа изделия в соответствии со сроками указанными в гарантийном талоне Обязательно ознакомьтесь с условиями гарантии и требуйте от продавца правильного и четкого заполнения гарантийного талона Гарантийный талон вложен в упаковку изделия Данные могут быть изменены в связи со сменой производителя продавца производственного филиала и или импортера в РФ и или страны ЕТС Актуальную информация Вы можете получить из содержания действующего на момент продажи сертификата соответствия а также из данных этикетки которой маркируется упаковка изделия до даты последующей продажи дистрибьютором на территории РФ или стран ЕТС www timberk ru накопительный водонагреватель 27
