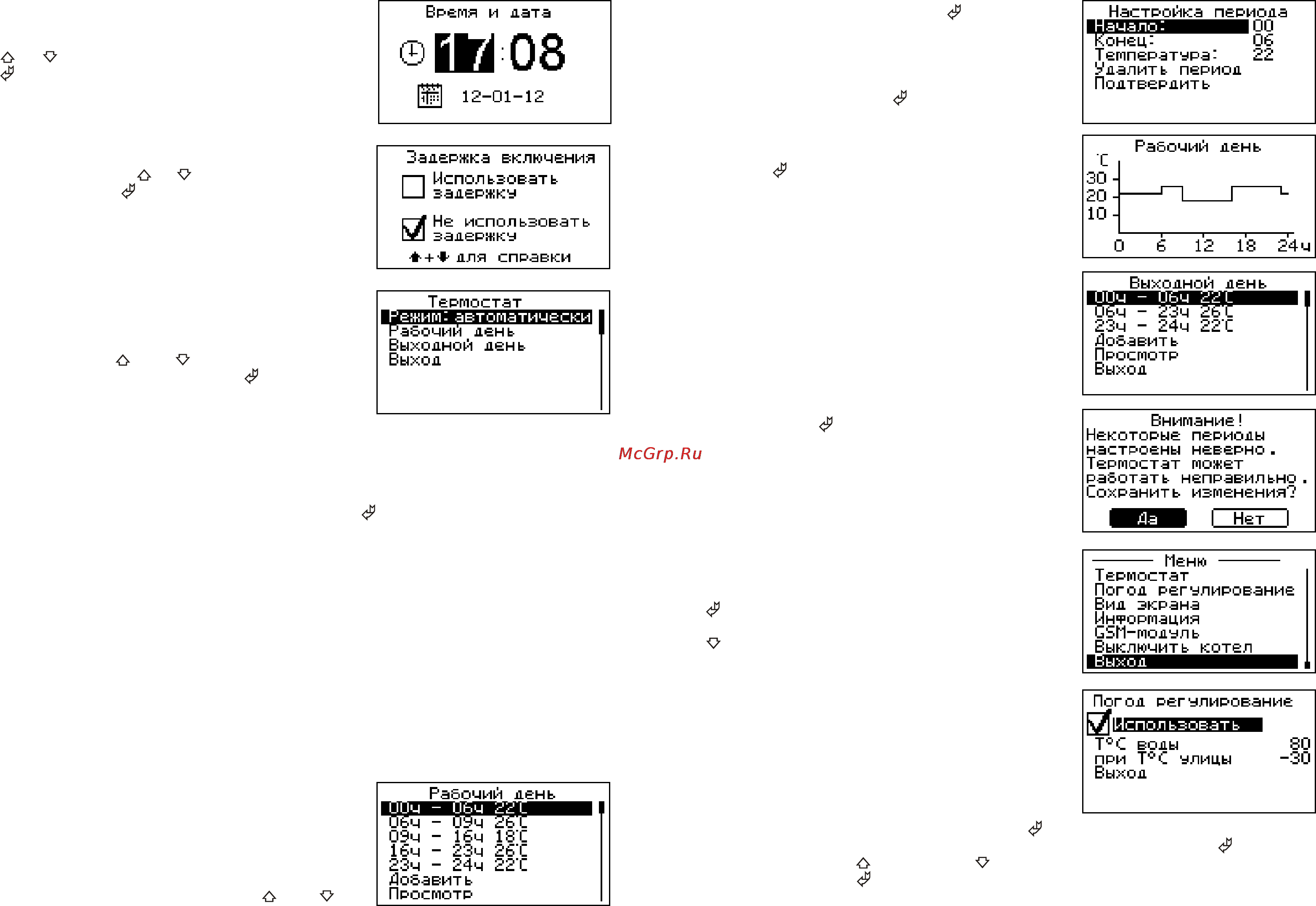

7 9 Пункт меню Время и дата Время и дата позволяет установить время и дату внутренних часов котла Установите время и дату кнопками Л и Ф для выбора нажмите кнопку ВВОД Текущие время и дата отображаются на основном экране и записываются на БО карту W 12 01 12 встроенного черного ящика котла 7 10 Пункт меню Задержка включения позволяет включить отключить использование таймера задержки включения Установите Задержка включения режим кнопками ф и Ф для выбора нажмите Пепел ьзоват ь кнопку ВВОД При включенной задержке задержку последующее включение нагрева после его Не использовать отключения произойдет после выдержки задержку определенного времени Это помогает Ф для справки избавиться от частого включения ступеней например при неверно установленной температуре теплоносителя Т ерглостат 7 11 Пункт меню Термостат ежим автоматически позволяет сделать выбор режимов термостата Рабочий день Для перехода по пунктам меню необходимо Выходной день нажать кнопку ф или Ф для выбора пункта Выход меню нажать кнопку ВВОД Настройте суточный или недельный цикл температуры воздуха в помещении Эти функции необходимы если требуется поддерживать разную температуру днем и ночью разную температуру по дням недели например если требуется отапливать помещение только по выходным дням 7 11 1 Пункт Режим позволяет сделать выбор необходимых режимов работы термостата Последовательно нажимая кнопку ВВОД можно выбрать следующие режимы работы термостата не используется термостат не используется режим 0 рабочий день используется программа рабочего дня независимо от текущего дня недели режим 1 выходной день используется программа выходного дня независимо от текущего дня недели режим 2 автоматически в зависимости от текущего дня недели используется программа либо рабочего либо выходного дня режим 3 Рабочими днями считаются дни с понедельника по пятницу выходными днями суббота и воскресенье Программы рабочего и выходного дня могут содержать до 8 периодов с заданной температурой уставки воздуха Если текущее время совпадает с одним из периодов котлом будет поддерживаться заданная в этом периоде температура воздуха Если текущее время не входит ни в один период будет поддерживаться температура воздуха заданная в меню 1 С помещения Ш08 Й 7 11 2 Пункт Рабочий день позволяет сделать настройку температуры термостата для рабочего дня Температура воздуха будет поддерживаться на установленном уровне для каждого периода времени Для перехода между пунктами меню необходимо нажать кнопку О или V стр 10 Рабочий день ОЭч 16ч 18 С 16ч 23ч 26С 23ч 24ч 22С Добавит ь ПРОСГЛОТ Р Настройка периода При нажатии кнопки ВВОД Р на текущем ачало периоде откроется экран настройки этого Конец06 периода где можно изменить время и Т ешпература 22 температуру воздуха для данного периода Удалить период времени либо удалить период из списка При Подтвердить нажатии кнопки ВВОД на пункте Добавить откроется экран настройки нового периода После настройки всех значений нужно выбрать Рабочий день пункт Подтвердить При нажатии кнопки с ВВОД v данный период будет добавлен в 30 список Для просмотра программы термостата 1 1u следует выбрать пункт Просмотр в меню 10настройки На графике показываются все используемые в соответствующей программе г1 6 12 18 24 ч периоды 7 11 3 Пункт Выходной день Выходной день позволяет сделать настройку температуры термостата для выходного дня Температура бч ЗЗч сУ воздуха будет поддерживаться на установлен ном 23ч 24ч 22С уровне для каждого периода времени Все Добавит ь ПРОСМОТР настройки для этого пункта аналогичны Выход настройкам для рабочего дня 7 11 4 После того как настройки произведены следует выбрать пункт меню Выход и нажать Внимание кнопку Ввод Р Если введенные значения Некоторые периоды не содержат ошибок настройки сохранятся и настроены неверно произойдет выход в меню термостата Если Термостат гложет введенные значения ошибочны например работать неправильно если периоды перекрываются появится экран Сохранит ь изменения сообщающий об ошибке где можно выбрать Да I Нет I сохранять изменения или нет Следует учитывать что сохранение неверных настроек может привести к неправильной работе термостата Меню 7 11 5 Для выхода из меню Термостат Т ерглостат Погод регулирование выберите пункт Выход и нажмите кнопку ВВОД Вид экрана После этого отбражается основное меню Для Информация перехода ниже по основному меню нажмите кнопку GSM МОДУЛЬ ф и выберите необходимый пункт Выключить котел_________ 7 12 Пункт меню Погод регулирование ыход позволяет включить использование погодозависимого регулирования и настроить Пог од per улирование график по которому будет проходить спользовать регулирование Данный режим возможен если установлен датчик температуры воздуха на Т С воды 80 ПРИ ТФС УЛИЦЫ 30 улице Для корректной работы в этом режиме Выход необходимо отключить датчик температуры воздуха в помещении Для включения режима выберите пункт Использовать и нажмите кнопку ВВОД В квадрате слева появится символ выбора Далее выберите пункт Т С воды и нажмите ВВОД Затем и кнопками ВВЕРХ Л или ВНИЗ Ф установите температуру теплоносителя и нажмите ВВОД Далее повторите это для пункта при Т С улицы стр 11
