1. ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОВОДОНАГРЕВАТЕЛЕ

Электроводонагреватели серии ZOTA “Prom” или электрические котлы водо-

грейные, предназначены для отопления жилых и производственных зданий.

Электроводонагреватели могут эксплуатироваться в условиях, соответствующих

исполнению УХЛ4 по ГОСТ 15150-69.

Электроводонагреватели используются в системах с принудительной (насосной)

циркуляцией нагреваемой воды. Принципиальная гидравлическая схема системы

теплоснабжения с применением электроводонагревателей типа ЭВТ приведена

на рис.1. Она включает в себя :

- генератор тепла (электроводонагреватель)

- отопительные приборы

- расширительный бак

- манометр

- предохранительный клапан

- систему трубопроводов

- циркуляционный насос

- запорно-регулирующую аппаратуру

Регулирование температуры нагреваемой воды осуществляется включением -

отключением электронагревательных элементов ( ТЭНов) с помощью панели уп-

равления (см.Таблицу 2). Панель управления выполняет функции автоматического

поддержания температуры воды на выходе из электроводонагревателя, защиты от

перегрева и перегрузки. Питание водонагревателей осуществляется от трех-

фазной сети переменного тока. Мощность водонагревателя до максимальной

увеличивается последовательно в три ступени. Мощность каждой ступени опре-

деляется номинальной потребляемой мощностью (см. Таблица1).

Электроводонагреватели типа ЭВТ соответствуют требованиям ТУ 3443-037-

13241805-01, ГОСТ 12.2.007.0-75, “Правилам устройства электроустановок”,

“Правилам технической эксплуатации электроустановок потребителей”, “Правилам

техники безопасности при эксплуатации электроустановок потребителей” (ПУЭ,

ПТЭ, ПТБ) и “Правилам устройства и безопасной эксплуатации электрических

котлов и электрокотельных” (ПБ-10-575-03).

Ìàíîìåòð

Ïðåäîõð.

êëàïàí

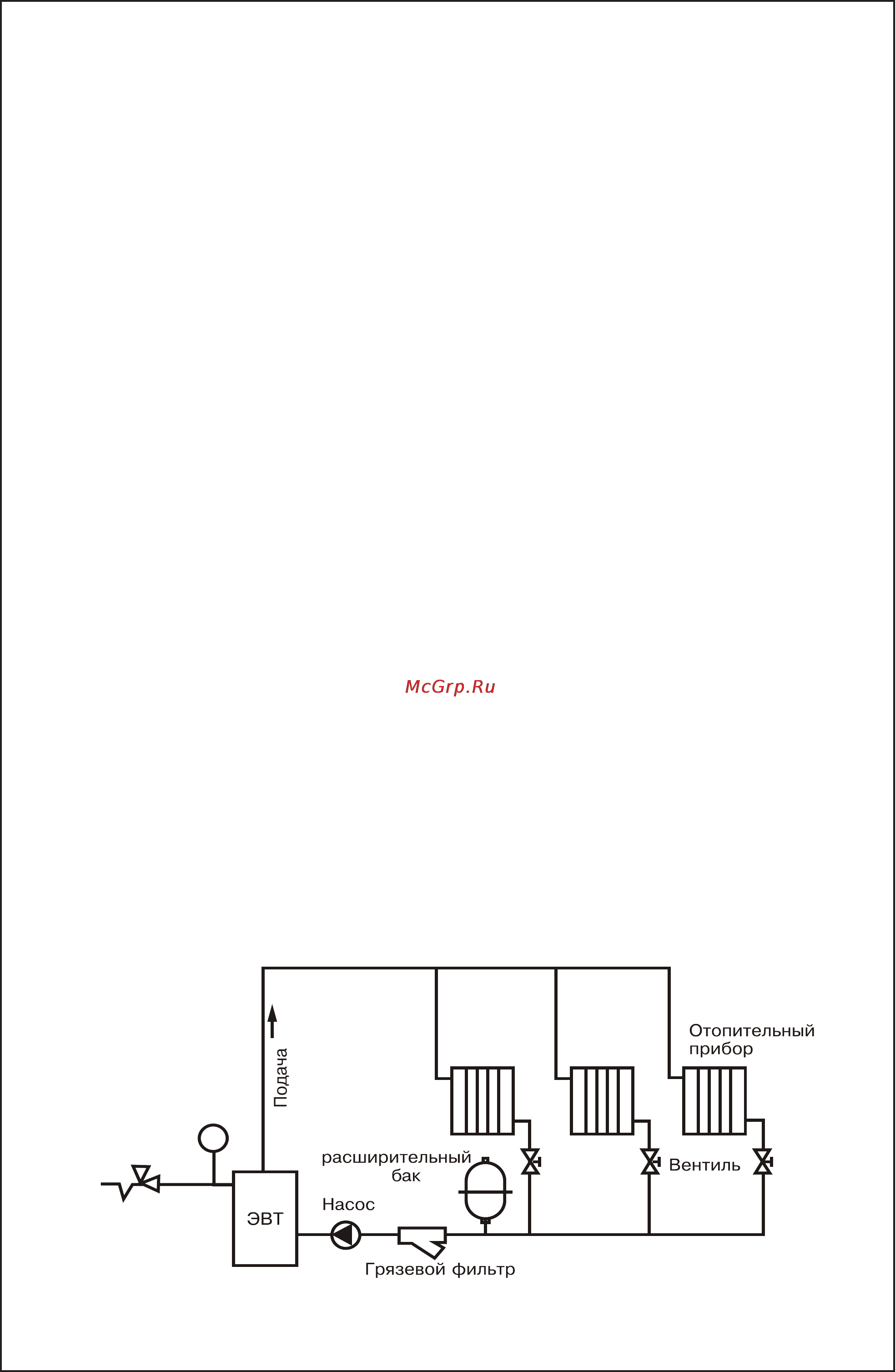

Рис.1 Упрощенная схема подключения электроводонагревателя ЭВТ

в отопительную систему.

Редакция 25-10-2010
