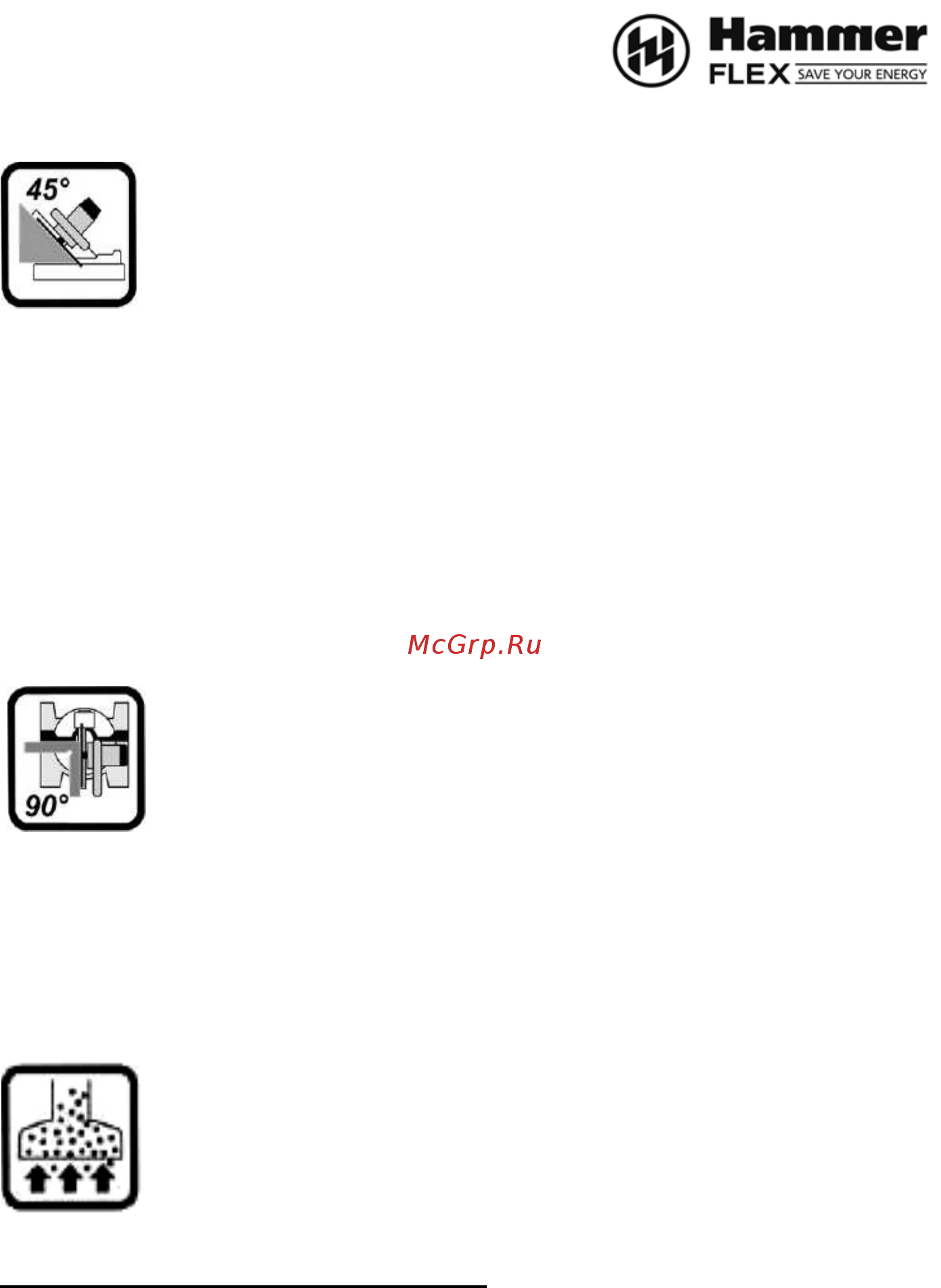

Точная регулировка позиции стопора для поперечных резов под углом 45

• Опустите вниз корпус (4) и зафиксируйте это положение с

помощью разрезного шплинта (16).

• Ослабьте затяжку стопорного рычага (12).

• Установите угольник (на 45

) между пильным диском (5) и

поворотным столом (8).

• Закручивайте регулировочный установочный винт (18) до тех пор,

пока угол между пильным диском (5) и поворотным столом (8) не будет равен 45

• Затяните стопорный рычаг (12)

Для установки угла наклона пилы в промежутке от 45

до 90

• Опустите вниз корпус (4) и зафиксируйте это положение с помощью

разрезного шплинта (16).

• Ослабьте затяжку стопорного рычага (12).

• При помощи регулировочных винтов (18) и (19) установите желаемый угол

между пильным диском и поворотным столом.

• Затяните стопорный рычаг (12)

Регулировка положения упорной планки.

• Переместите корпус (4) в положение под углом 90

и установите

разрезной шплинт (16).

• Установите угольник (90

) вплотную к упорной планке так, как

показано на рисунке.

• Убедитесь, что пильный диск (5) установлен перпендикулярно к

упорной планке (7).

• Если положение планки следует изменить, ослабьте затяжку двух

фиксирующих винтов (13) упорной планки (7) и отрегулируйте положение планки

(7) так, чтобы она располагалась под прямым углом к плоскости пильного диска

(5).

• После завершения регулировки затяните два фиксирующих винта (13).

Удаление пыли.

Средства сбора пыли предотвращают накопление больших объемов

пыли, образование высокой концентрации пыли в окружающей

среде и способствуют ее утилизации. Для сбора пыли необходимо

использовать специальный мешок (14).

ВНИМАНИЕ: Необходимо регулярно выгружать пыль из мешка для

сбора пыли.

ЭКСПЛУАТАЦИЯ ТОРЦОВОЧНОЙ ПИЛЫ

Включение и выключение пилы.

Включение:

Нажмите выключатель (3) Вкл./Выкл.
