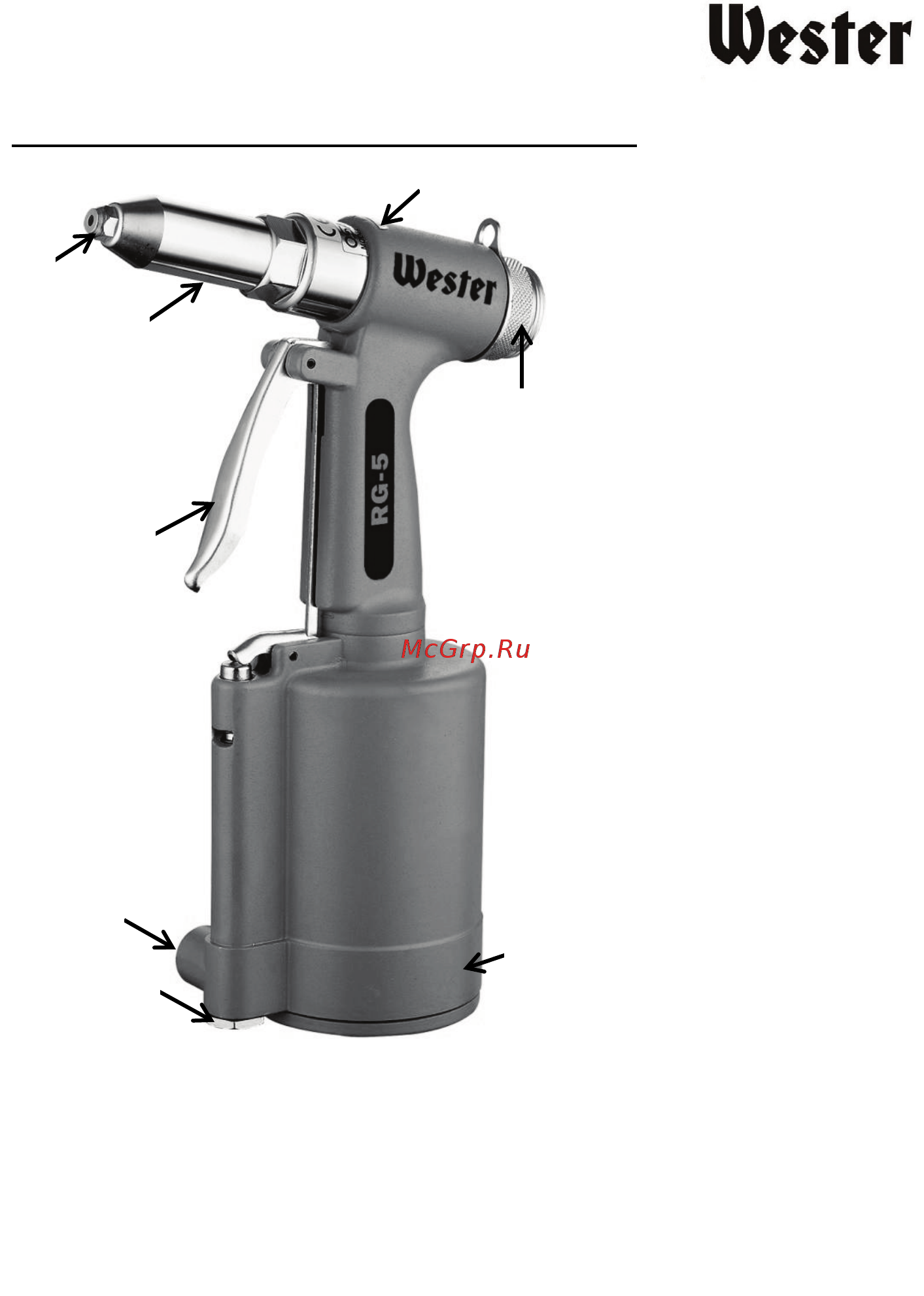

ОПИСАНИЕ ИНСТРУМЕНТА И ПРИНЦИПА ДЕЙСТВИЯ

1. Насадка для заклепок

2. Ствол

3. Курок

4. Разъем штуцера подачи

воздуха

5. Гайка установки

контейнера – сборника

отработанных стержней

6. Пневмоцилиндр

7. Заглушка пневмоклапана

8. Пробка заливной

горловины

гидросистемы

*Примечание: Конструкция инструмента может изменяться без

предварительного уведомления.

Принцип действия

Действие пневмогидравлического заклепочника основано на поступательном

движении поршня пневмоцилиндра, приводящим в действие главный цилиндр

гидросистемы. Связанный с рабочим цилиндром гидросистемы механизм

захватывает стержень тяговой заклепки и вытягивает его из оболочки

Рис. 1
