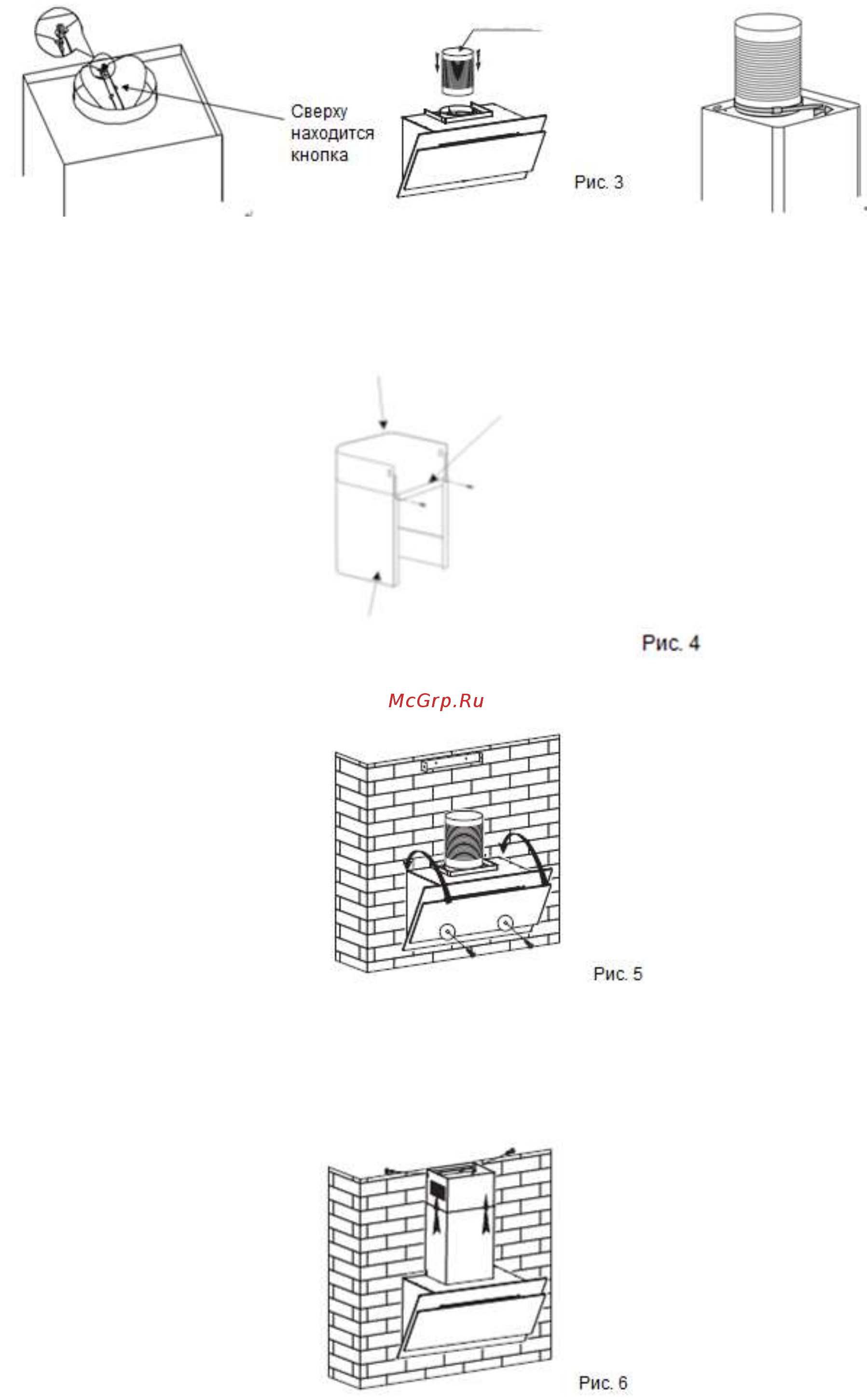

5. Установите обратный клапан. Установите соединительный канал. С помощью хомута закрепите

соединительный воздуховод на обратном клапане. См. рис. 3.

6. Установите кронштейн внешнего короба на свое место, убедитесь, что воздуховод может свободно

изгибаться внутри. См. рис. 4.

7. Подвесьте прибор на стене, выровняйте его, закрепите с помощью предохранительных винтов.

Примечание: Два отверстия диаметром 6 мм расположены на задней стороне корпуса.

8. Выдвиньте внутренний короб до положения кронштейна и закрепите его. См. рис. 6.

Внешний короб

Внутренний короб

Кронштейн внешнего короба

Соединительный воздуховод
