• использовать вместо сжатого воздуха легковоспламеняемые газы.

• Превышать рекомендованное давление.

• Переносить пневматический гравер с пальцем на кнопке пуска, так как он

может сработать и нанести травму.

• Работать гравером, если Вы утомлены или находитесь под воздействием

алкоголя или сильнодействующих лекарственных средств;

Перед соединением шланга для подачи воздуха, его необходимо

предварительно продуть. Шланг должен выдерживать давление до 10 атмосфер.

Внутренний диаметр шланга должен быть не менее 3/8” (10 мм) и соединение

должно иметь аналогичную размерность.

Храните шланг вдали от острых предметов, легковоспламеняющихся, горячих

веществ. Перед работой визуально проверяйте шланг на наличие повреждений.

Данные граверы предназначены для работы с чистым, сухим воздухом.

Поскольку сжатый воздух может содержать влагу и посторонние примеси, при-

водящие к ржавлению и преждевременному износу инструмента, а так же к

ухудшению качества работы, рекомендуется использовать в воздушной линии

фильтры, которые устанавливаются как можно ближе к пневмодрели.

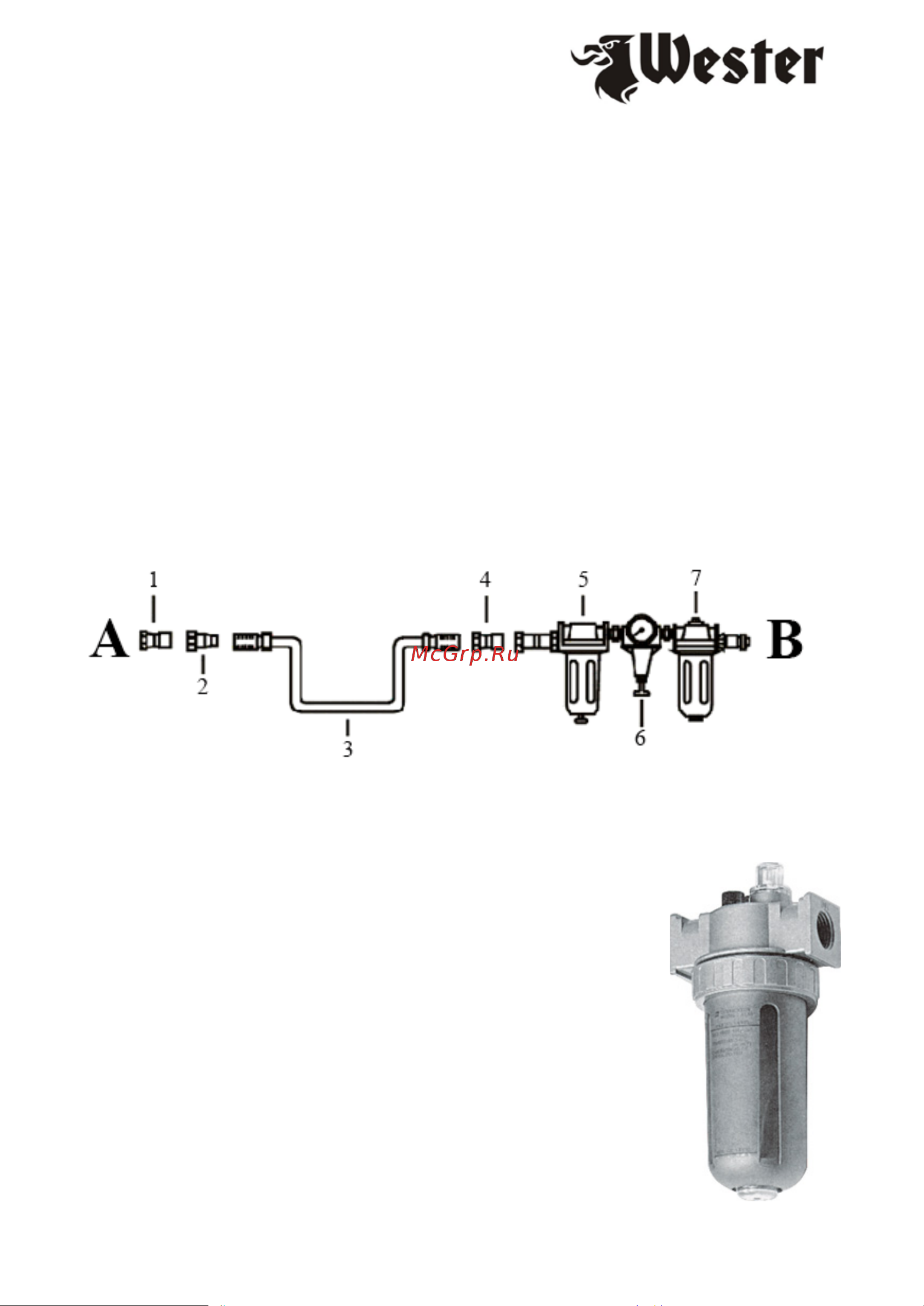

А – Инструмент

В – Источник воздуха

1. Штуцер

2. Переходник

3. Шланг

4. Переходник шланга

5. Лубрикатор

6. Манометр

7. Влаго/маслоотделитель

При работе с данным пневмоинструментом рекомендуется

использовать лубрикатор, который способствует увеличению

срока службы и хорошей работе инструмента.

Лубрикатор служит для первоначальной смазки капельным

путем мест скольжения (подшипники скольжения работают

на воздушном клине, который возникает при достижении

ротора рабочих оборотов). Его следует регулярно проверять

и заполнять маслом, предназначенным для

Рис.2
