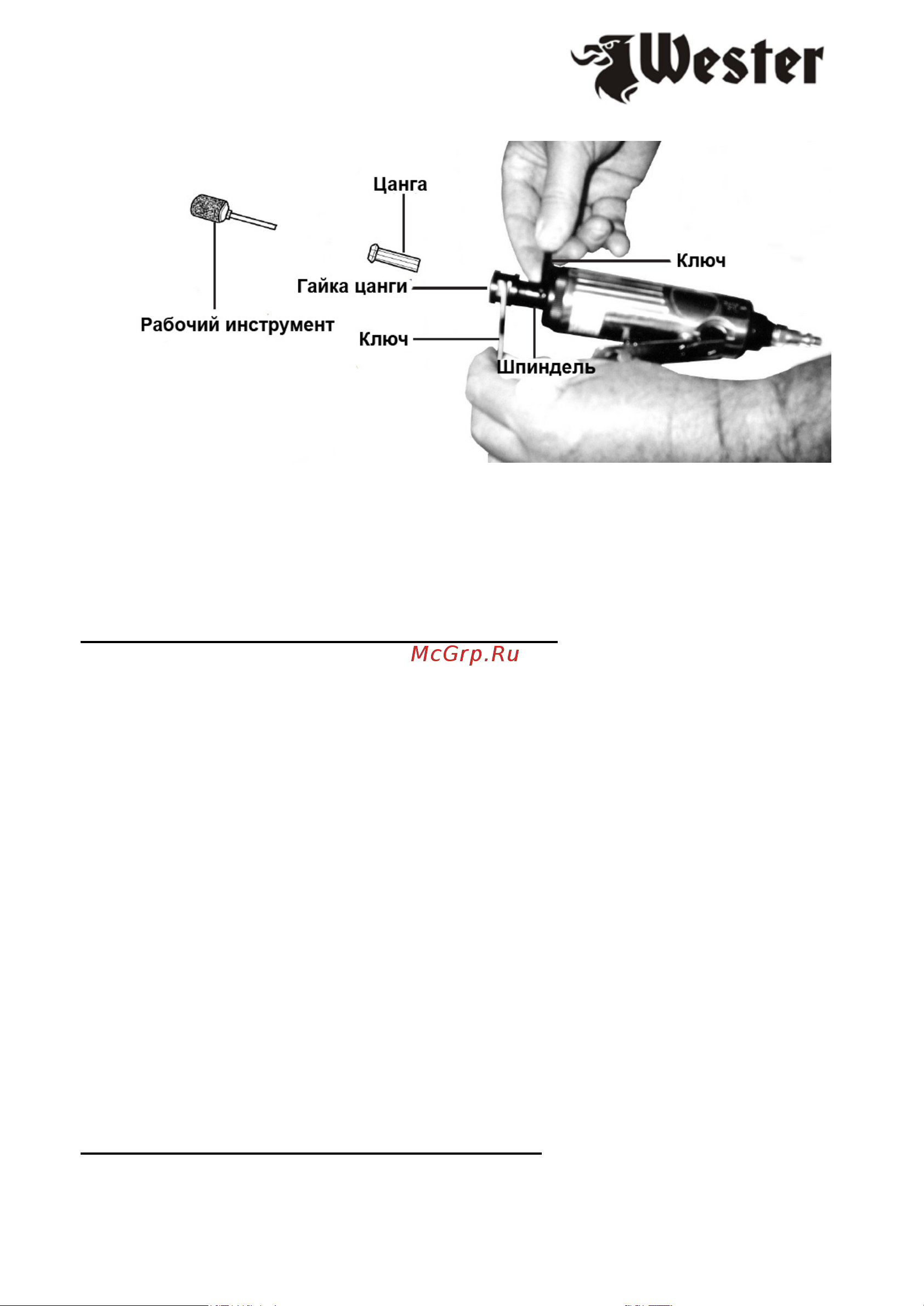

Установка насадки.

Зафиксируйте ключом шпиндель гравера, затем вторым ключом ослабьте гайку

цанги.

Установите цангу в гайку цанги гравера.

Вставьте рабочий инструмент в цангу и затяните гайку цанги ключом.

ЭКСПЛУАТАЦИЯ ПНЕВМАТИЧЕСКОГО ГРАВЕРА

1. Установите фильтры, шланг и другие приспособления, в качестве примера см.

Рис.2.

2. Отрегулируйте давление в выходном редукционном клапане компрессора.

3. Подсоедините инструмент к шлангу при помощи переходника.

4. Запустите гравер. Для включения гравера нажмите вперед блокировку

выключателя, нажмите и удерживайте рычаг выключателя.

Дополнительные товары.

- Шарошки для гравера WESTER SL10 6мм, 5шт.

- Шарошки для гравера WESTER SL10 3мм, 5шт.

- Адаптер WESTER 815-007 быстросъемный универсальный ЕВРО на шланг d=6мм 1шт.

- Адаптер WESTER 815-005 быстросъемный универсальный ЕВРО с внутренней резьбой

1/4'' 1шт.

- Адаптер WESTER 815-006 быстросъемный универсальный ЕВРО с внешней резьбой 1/4''

1шт.

- Влагоотделитель/редуктор WESTER 816-003 1/4'' с манометром, 0-10Бар

- Влагоотделитель/редуктор/лубрикатор WESTER 816-002 1/4'' с манометром 0-10Бар

- Шланг резиновый WESTER 814-003 10м 6х12мм с адаптерами БРС (евро)

- Шланг резиновый WESTER 814-005 10м 10x17мм с адаптерами БРС (евро)

- Шланг спиральный WESTER 814-000 5м 5х8мм с адаптерами БРС (евро)

- Шланг спиральный WESTER 814-002 15м 5х8мм с адаптерами БРС (евро)

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

Регулярно смазывайте пневматический гравер.
