Задняя панель

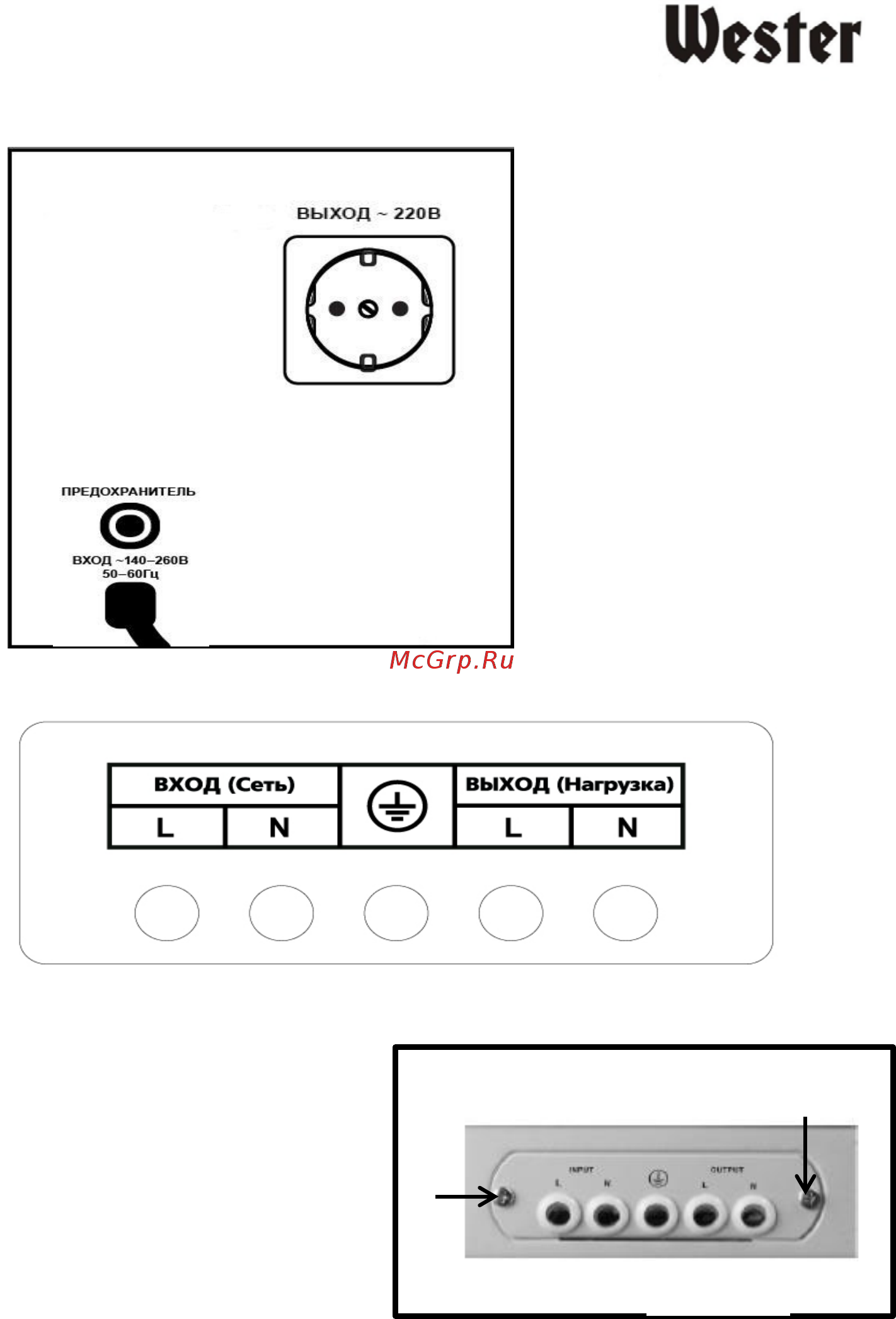

На задней панели моделей

STW-500NP, STW-1000NP,

STW-2000NP (рис.3)

установлены:

- выходная розетка 220В

- тепловой предохранитель

- сетевой кабель с вилкой

На задней панели моделей

STW-5000NP и STW-10000NP

(рис.4) установлены

клеммные зажимы для

подключения к сети и

подключения нагрузки

Рис.3. STW-500NP, STW-

1000NP, STW-2000NP

Рис.4. STW-5000NP и STW-10000NP

Подключение устройств.

Для подключения устройств к

стабилизаторам напряжения

STW-5000NP и STW-10000NP

выполните следующие действия:

1. Отверните винты 1 и 2 на

задней панели устройства как

показано на рисунке 5 и

выдвиньте блок клемм из

Рис. 5
