3. Технические характеристики
Основные технические характеристики приведены в таблице №2.
Таблица №2
Наименование параметра
Значение параметра
Диапазон регулирования частоты вращения
шпинделя на холостом ходу, об/мин
0 11000
Номинальная потребляемая мощность, Вт
950
Напряжение питающей сети, В
22010%
Частота питающей сети, Гц
505%
Тип электродвигателя
однофазный, коллекторный
Режим работы, мин
S2-30
Класс машины
II
Габаритные размеры, мм, не более
длина х ширина х высота
320 х 135 х 110
Масса без рабочего инструмента, ,
дополнительной рукоятки и шнура, кг, не
более
1,8
Номинальный диаметр шлифовального
отрезного круга, мм
125
Толщина шлифовального/отрезного круга, мм
6/2
Срок службы, лет
5
4. Устройство и принцип работы
4.1. Машина (рис.1) состоит из следующих основных частей:
электропривода, редуктора, ручки с выключателем, дополнительной рукоятки, кожуха.
Для включения машины необходимо последовательно нажать на кнопку блокировки
выключателя поз. 12 и на курок выключателя поз. 13.
4.2. Передача вращения от электропривода к шпинделю осуществляется через
редуктор. На шпинделе устанавливается шлифовальный отрезной круг с помощью втулки
поз. 1 и гайки поз. 10, которая затягивается и ослабляется приложенным ключом.
С целью исключения возможного факта “приваривания” круга к гайке при
выполнении работ, связанных с большим объемом и нагрузкой рекомендуем: изготовить и
установить между кругом отрезным и гайкой картонную прокладку толщиной 0,5 мм,
внутренним и наружным диаметром соответственно 22 мм и 46 мм.
15
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина шлифовальная угловая МШУ-0,95-125 (Арт. 10041050)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина шлифовальная угловая МШУ-0,95-125 (Арт. 10041050)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина

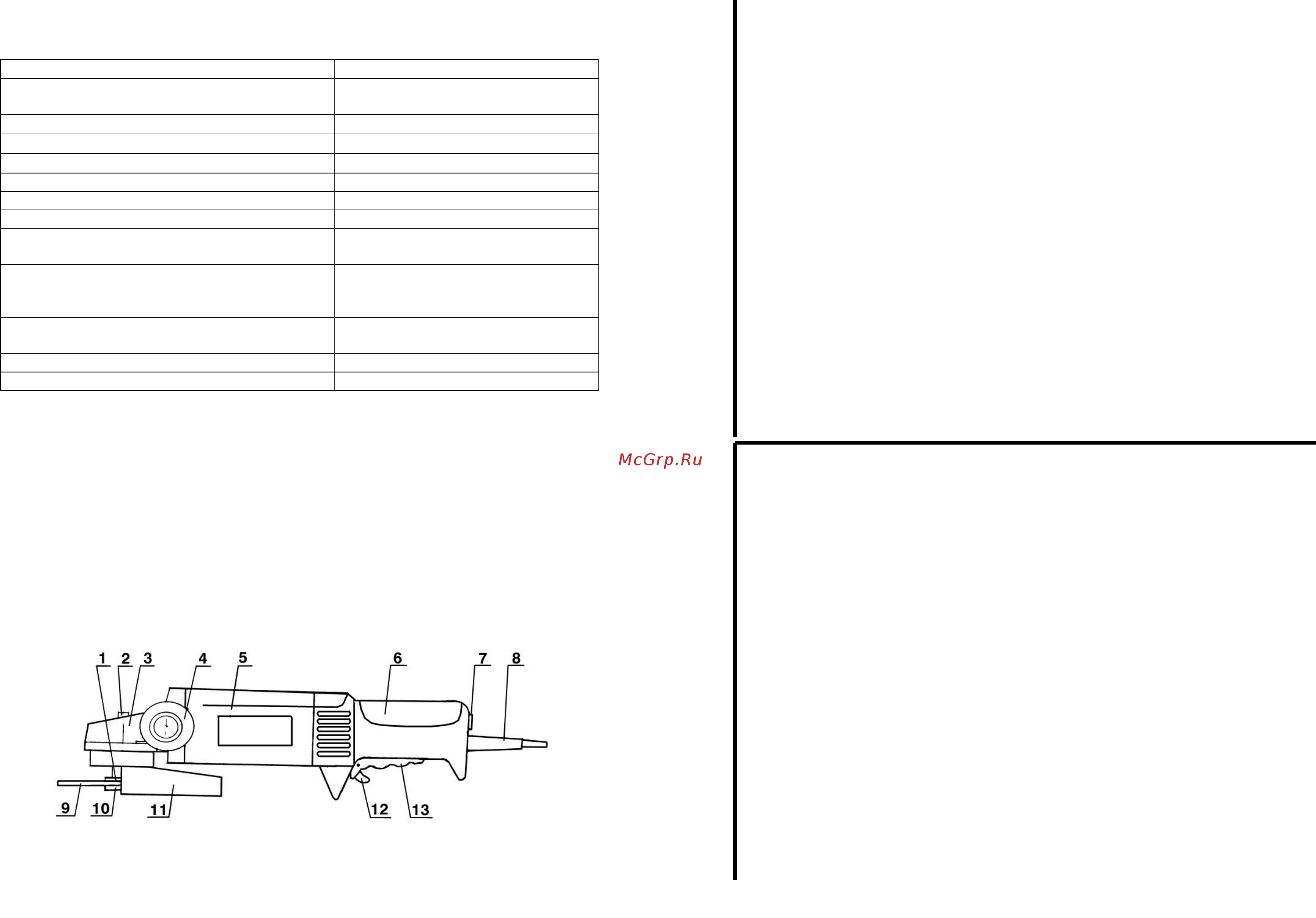

1 – втулка; 2 – фиксатор; 3 – редуктор; 4 – рукоятка; 5 – электропривод; 6 – ручка;
