ред.6
13
Открутите фиксирующую гайку крепления круга (рис.13)

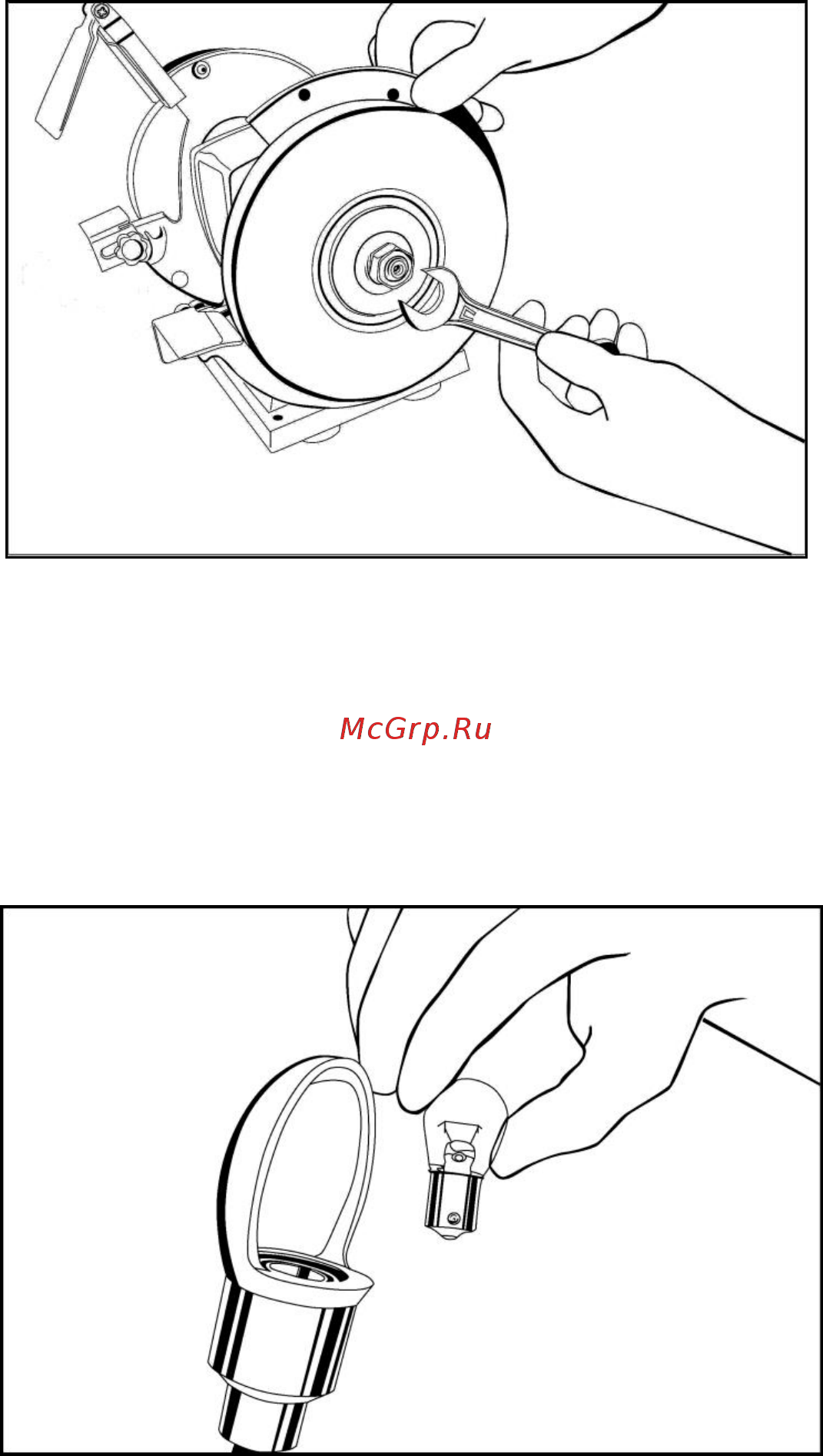

Рис. 13 «Снятие шлифовального круга»
Замените шлифовальный круг и соберите станок в обратном порядке.
Для замены круга на ТС-600 используйте пластиковую втулку
(переходник) из комплекта.
Если перегорела лампа в светильнике, замените ее (рис.14).
Рис. 14 «Замена лампы освещения»
Более сложный технический ремонт точильного станка должен
осуществляться только квалифицированным персоналом уполномоченных
сервисных центров.
Обслуживание, выполненное неквалифицированным персоналом,
может стать причиной поломки станка и травм, а также потери гарантии.
