Ред.7
7
4. ОБЩИЙ ВИД УСТРОЙСТВА

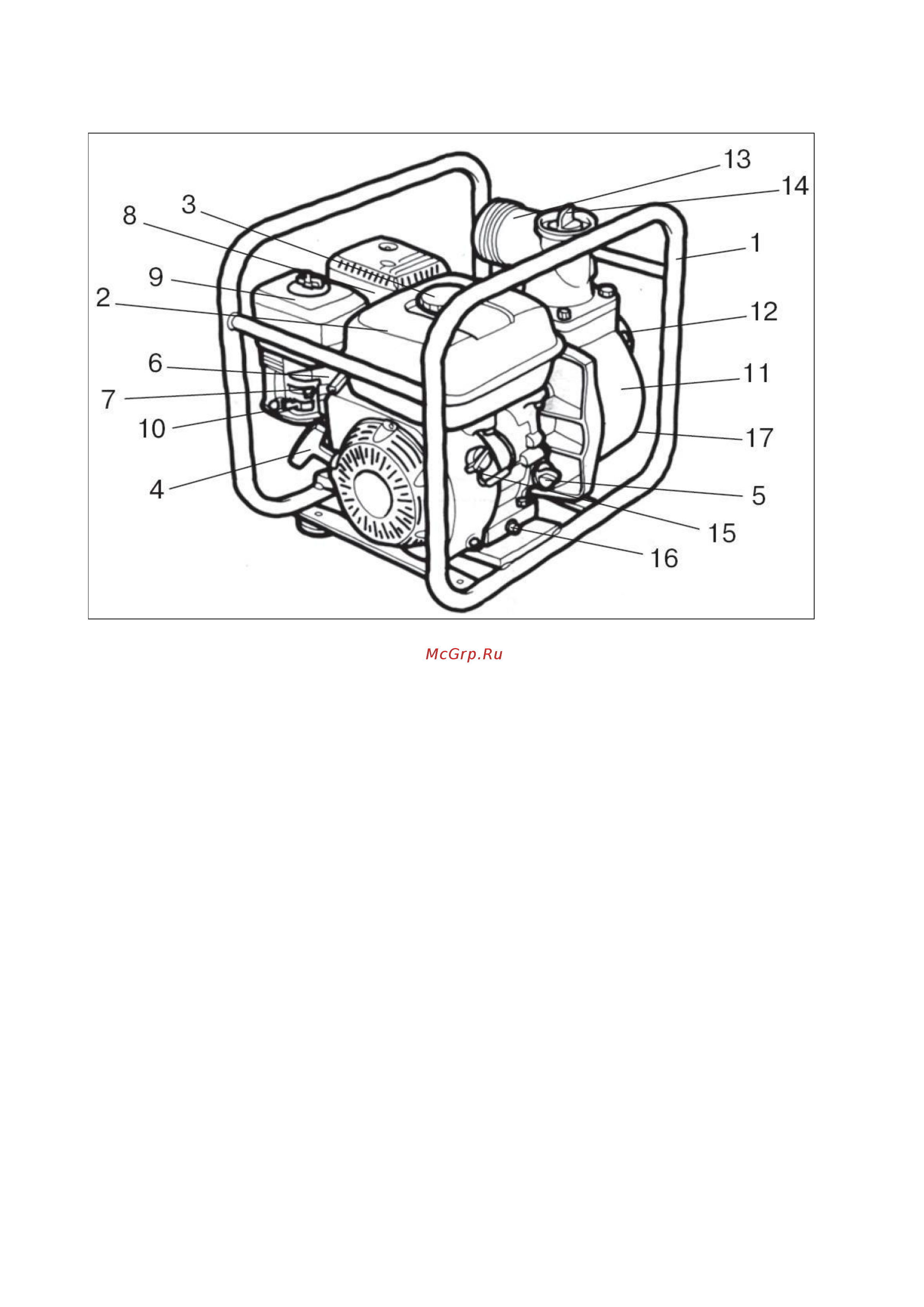

Рис.1. Общий вид
1. Рама
2. Топливный бак
3. Крышка топливного бака
4. Рукоятка ручного стартера
5. Пробка залива масла со
щупом
6. Рычаг газа
7. Рычаг воздушной заслонки
8. Свеча зажигания и
высоковольтный наконечник
(колпачок)
9. Фильтр воздушный
10. Топливный краник
11. Корпус насоса
12. Патрубок всасывающий
13. Патрубок подающий
14. Пробка для заполнения
водой насоса
15. Выключатель зажигания
(включено-выключено)
16. Пробка слива масла из
картера двигателя
17. Пробка слива воды из
насоса
